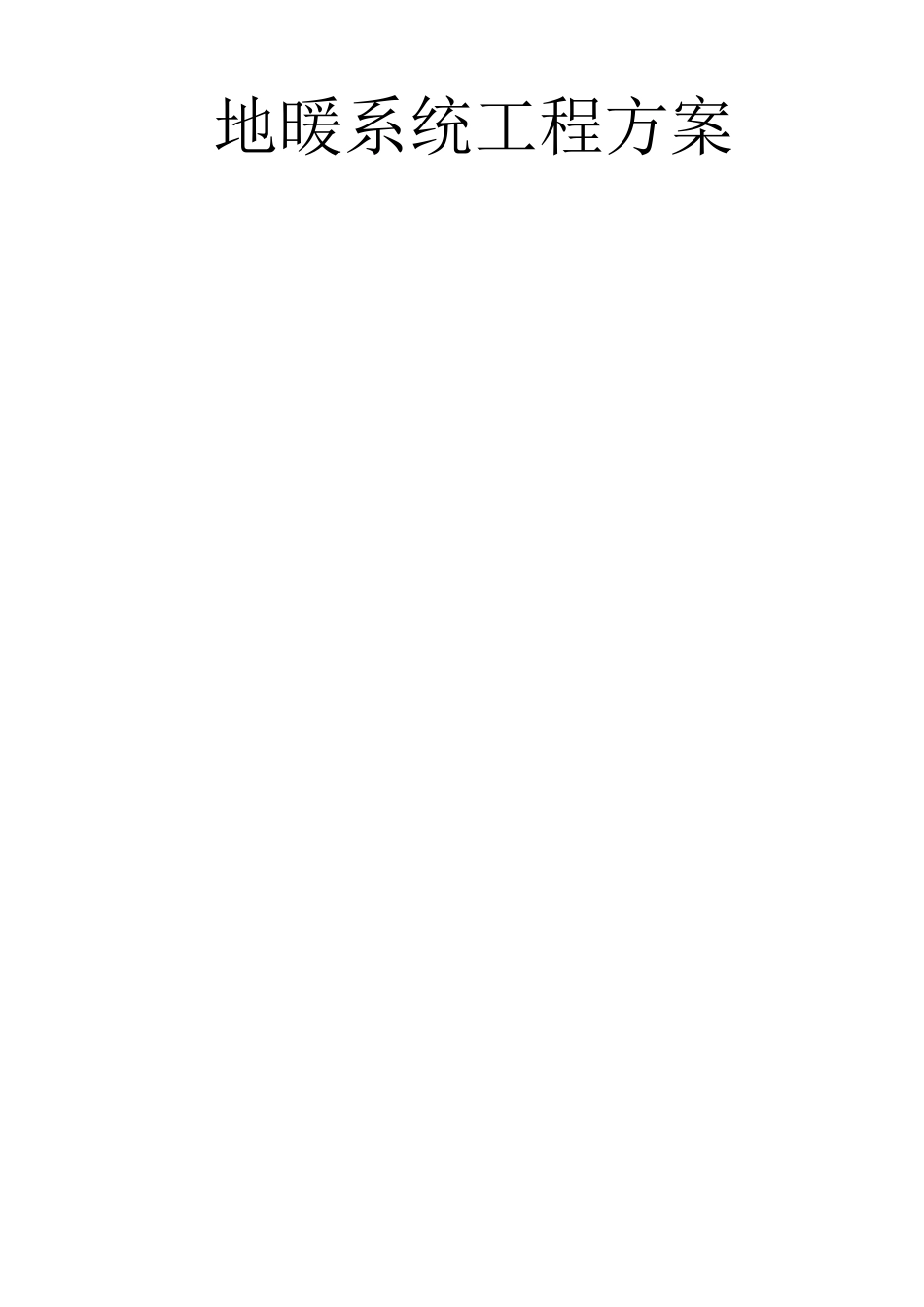

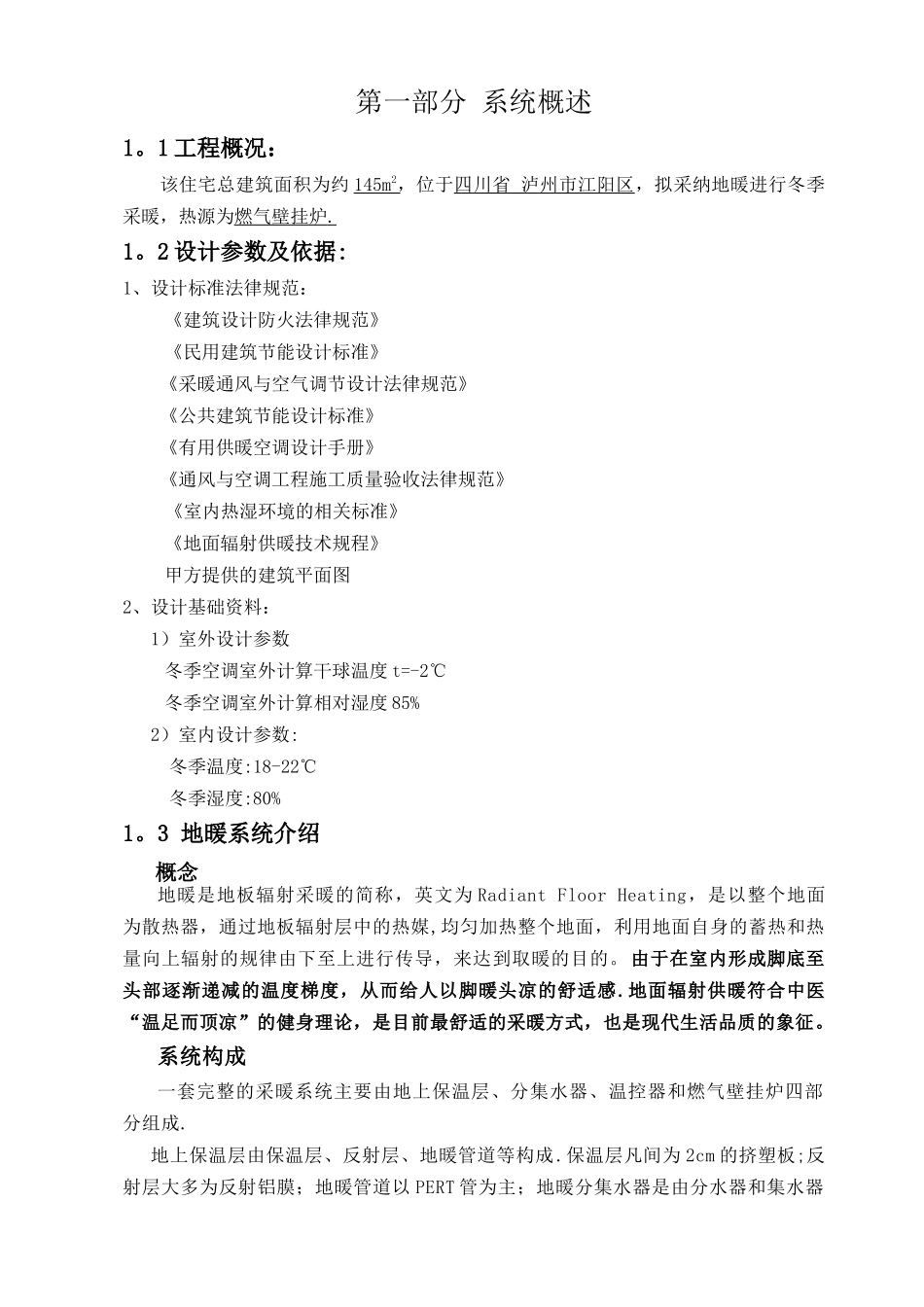

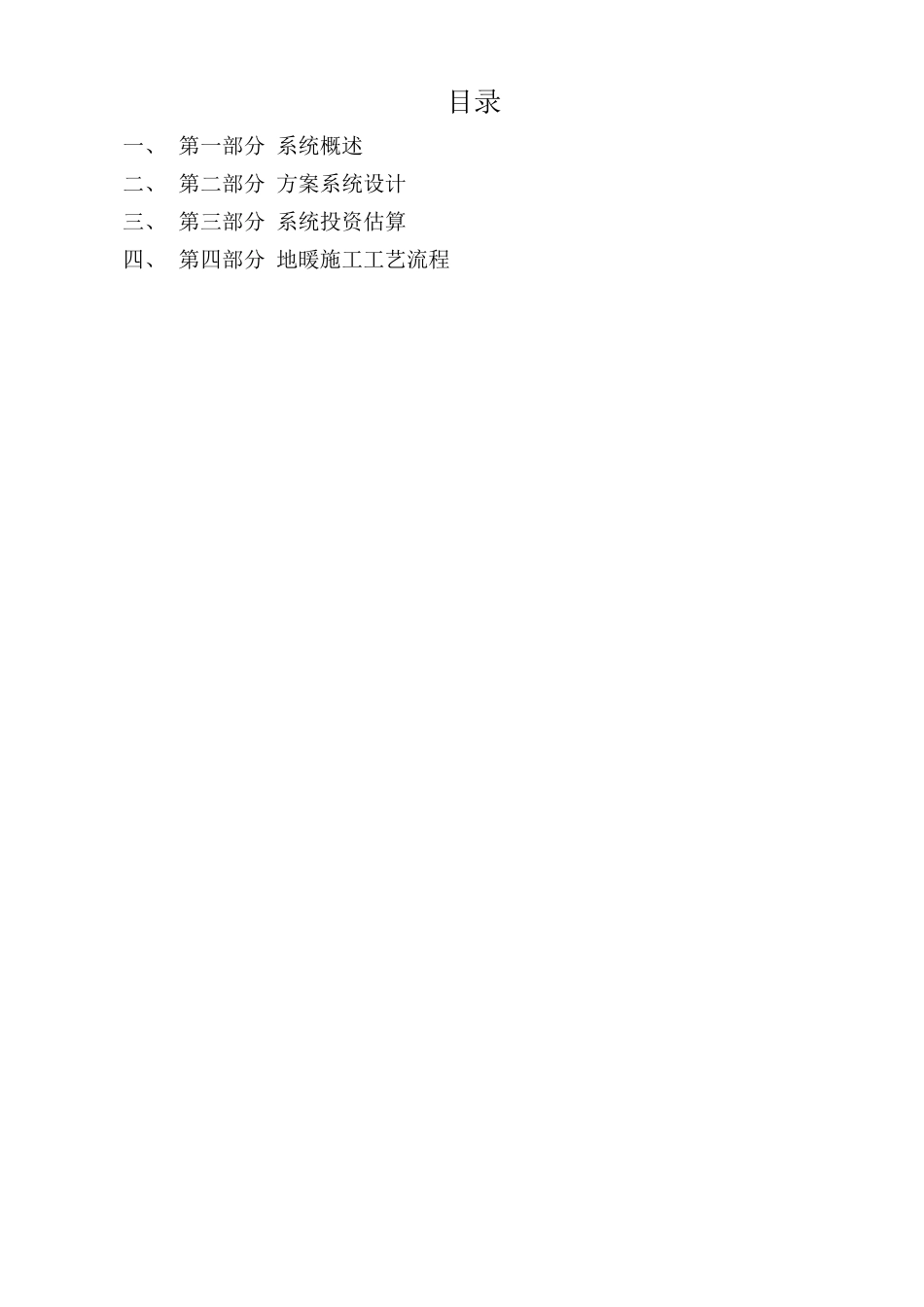

地暖系统工程方案目录一、 第一部分 系统概述二、 第二部分 方案系统设计三、 第三部分 系统投资估算四、 第四部分 地暖施工工艺流程第一部分 系统概述1。1 工程概况：该住宅总建筑面积为约 145m 2 ，位于四川省 泸州市江阳区，拟采纳地暖进行冬季采暖，热源为燃气壁挂炉 . 1。2 设计参数及依据: 1、设计标准法律规范：《建筑设计防火法律规范》 《民用建筑节能设计标准》《采暖通风与空气调节设计法律规范》《公共建筑节能设计标准》 《有用供暖空调设计手册》《通风与空调工程施工质量验收法律规范》《室内热湿环境的相关标准》 《地面辐射供暖技术规程》 甲方提供的建筑平面图2、设计基础资料：1）室外设计参数冬季空调室外计算干球温度 t=-2℃冬季空调室外计算相对湿度 85%2）室内设计参数:冬季温度:18-22℃冬季湿度:80% 1。3 地暖系统介绍 概念地暖是地板辐射采暖的简称，英文为 Radiant Floor Heating，是以整个地面为散热器，通过地板辐射层中的热媒,均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。 由于在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感.地面辐射供暖符合中医“温足而顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。系统构成一套完整的采暖系统主要由地上保温层、分集水器、温控器和燃气壁挂炉四部分组成.地上保温层由保温层、反射层、地暖管道等构成.保温层凡间为 2cm 的挤塑板;反射层大多为反射铝膜；地暖管道以 PERT 管为主；地暖分集水器是由分水器和集水器组合而成的水流量分派和汇合安装.凡间在地上供暖区域中，需求将大面积分红小块节制，或许是一套房屋中有多个功用的房间，需求辨别节制.还，地暖系统受水力特征的节制,地暖盘管限制在必定的长度内。这就需求将统一地上供暖区域或许统一套房屋的各供暖房间分红多个环路,而每个环路又辨别需求进行关断和流量调理;温控器是地暖系统和壁挂炉的必配件，是集成编程器与软件并完成智能化节制温度的开关,可以自在调理室内温度，并能按用户要求设定各类工夫段的开关和各类预设好的形式下主动运转调理室温；使之到达舒适的温度；燃气壁挂炉可谓是整个系统的心脏，它可否高效、不变的运转直接关系到地暖系统能否可以继续有用的供暖.地暖系统优点1） 舒适健康 对人体的健康和供暖效率上最佳效果是从下到上逐渐变凉的方式，地板辐射采暖是最接...
