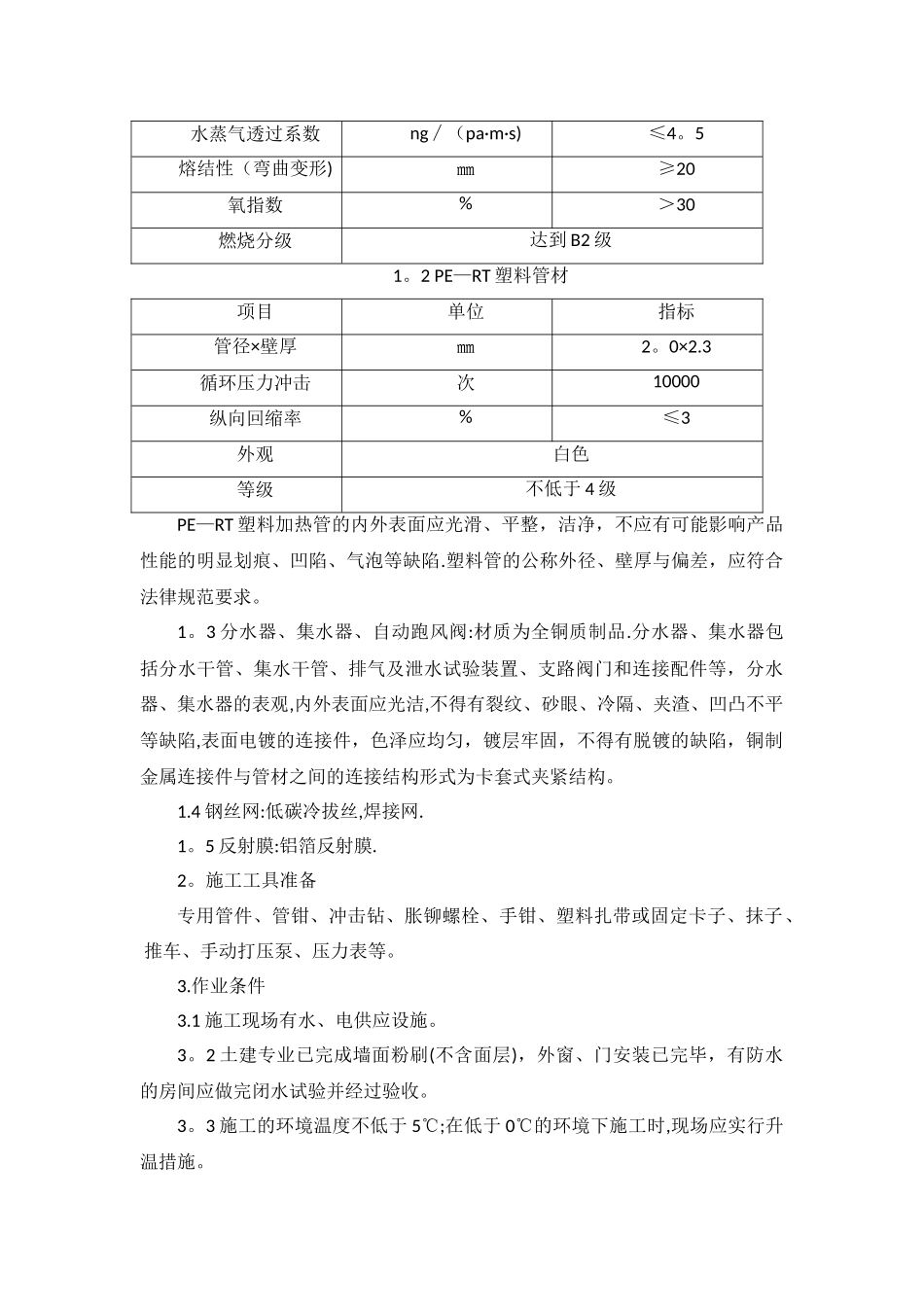

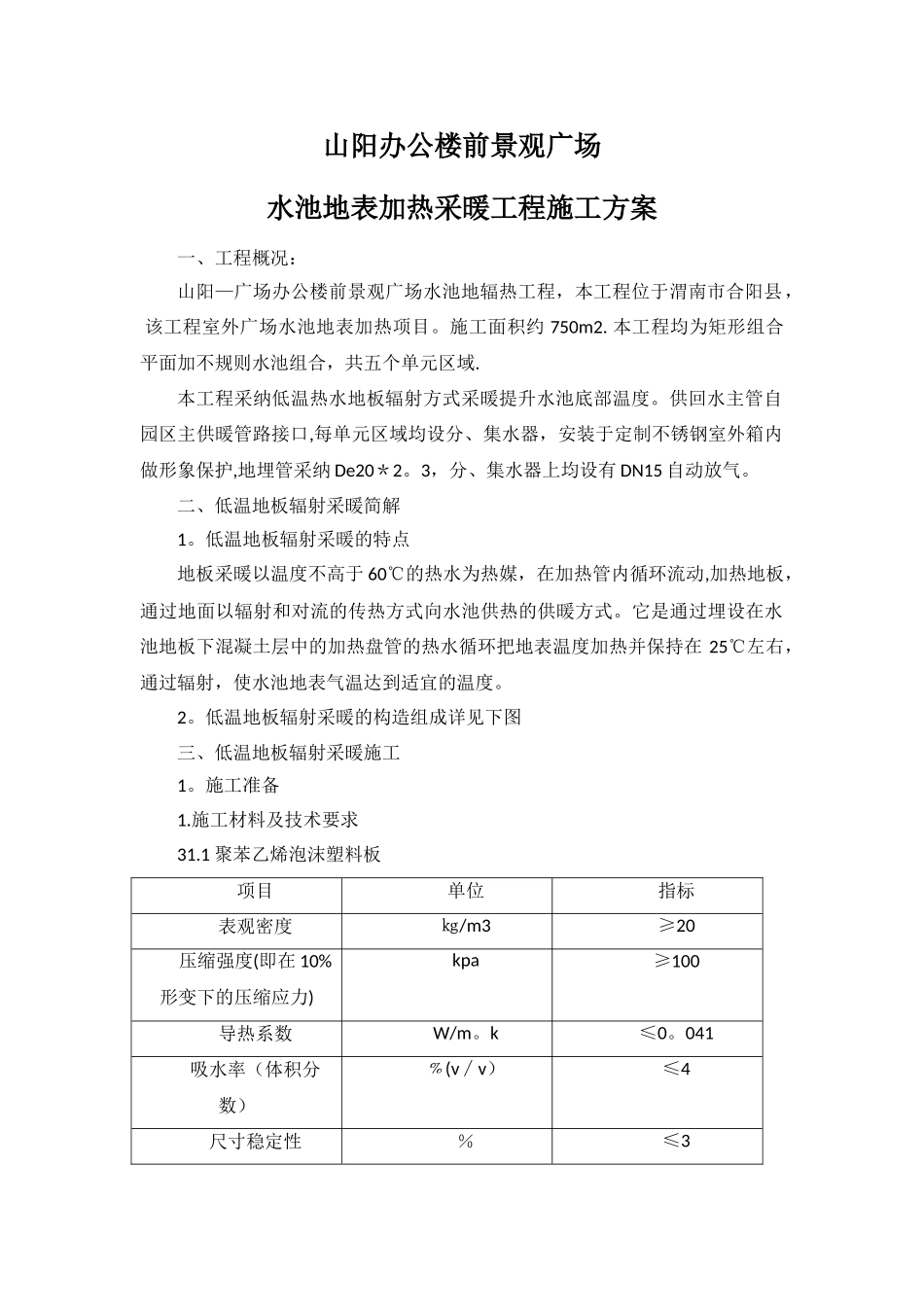

山阳办公楼前景观广场水池地表加热采暖工程施工方案一、工程概况:山阳—广场办公楼前景观广场水池地辐热工程,本工程位于渭南市合阳县, 该工程室外广场水池地表加热项目。施工面积约 750m2. 本工程均为矩形组合平面加不规则水池组合,共五个单元区域. 本工程采纳低温热水地板辐射方式采暖提升水池底部温度。供回水主管自园区主供暖管路接口,每单元区域均设分、集水器,安装于定制不锈钢室外箱内做形象保护,地埋管采纳 De20*2。3,分、集水器上均设有 DN15 自动放气。 二、低温地板辐射采暖简解 1。低温地板辐射采暖的特点 地板采暖以温度不高于 60℃的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向水池供热的供暖方式。它是通过埋设在水池地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在 25℃左右,通过辐射,使水池地表气温达到适宜的温度。 2。低温地板辐射采暖的构造组成详见下图 三、低温地板辐射采暖施工1。施工准备 1.施工材料及技术要求 31.1 聚苯乙烯泡沫塑料板 项目单位指标表观密度㎏/m3≥20压缩强度(即在 10%形变下的压缩应力)kpa≥100导热系数W/m。k≤0。041吸水率(体积分数)﹪(v∕v)≤4尺寸稳定性%≤3水蒸气透过系数ng∕(pa·m·s)≤4。5熔结性(弯曲变形)㎜≥20氧指数%>30燃烧分级达到 B2 级1。2 PE—RT 塑料管材项目单位指标管径×壁厚㎜2。0×2.3循环压力冲击次10000纵向回缩率%≤3外观白色等级不低于 4 级PE—RT 塑料加热管的内外表面应光滑、平整,洁净,不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷.塑料管的公称外径、壁厚与偏差,应符合法律规范要求。 1。3 分水器、集水器、自动跑风阀:材质为全铜质制品.分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门和连接配件等,分水器、集水器的表观,内外表面应光洁,不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷,表面电镀的连接件,色泽应均匀,镀层牢固,不得有脱镀的缺陷,铜制金属连接件与管材之间的连接结构形式为卡套式夹紧结构。 1.4 钢丝网:低碳冷拔丝,焊接网. 1。5 反射膜:铝箔反射膜. 2。施工工具准备 专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、 推车、手动打压泵、压力表等。3.作业条件 3.1 施工现场有水、电供应设施。 3。2 土建专业已完成墙面粉刷(不含面层),外窗、门安装已完毕,有防水的房间应做完闭水试验并...
