地辐热采暖施工方案新

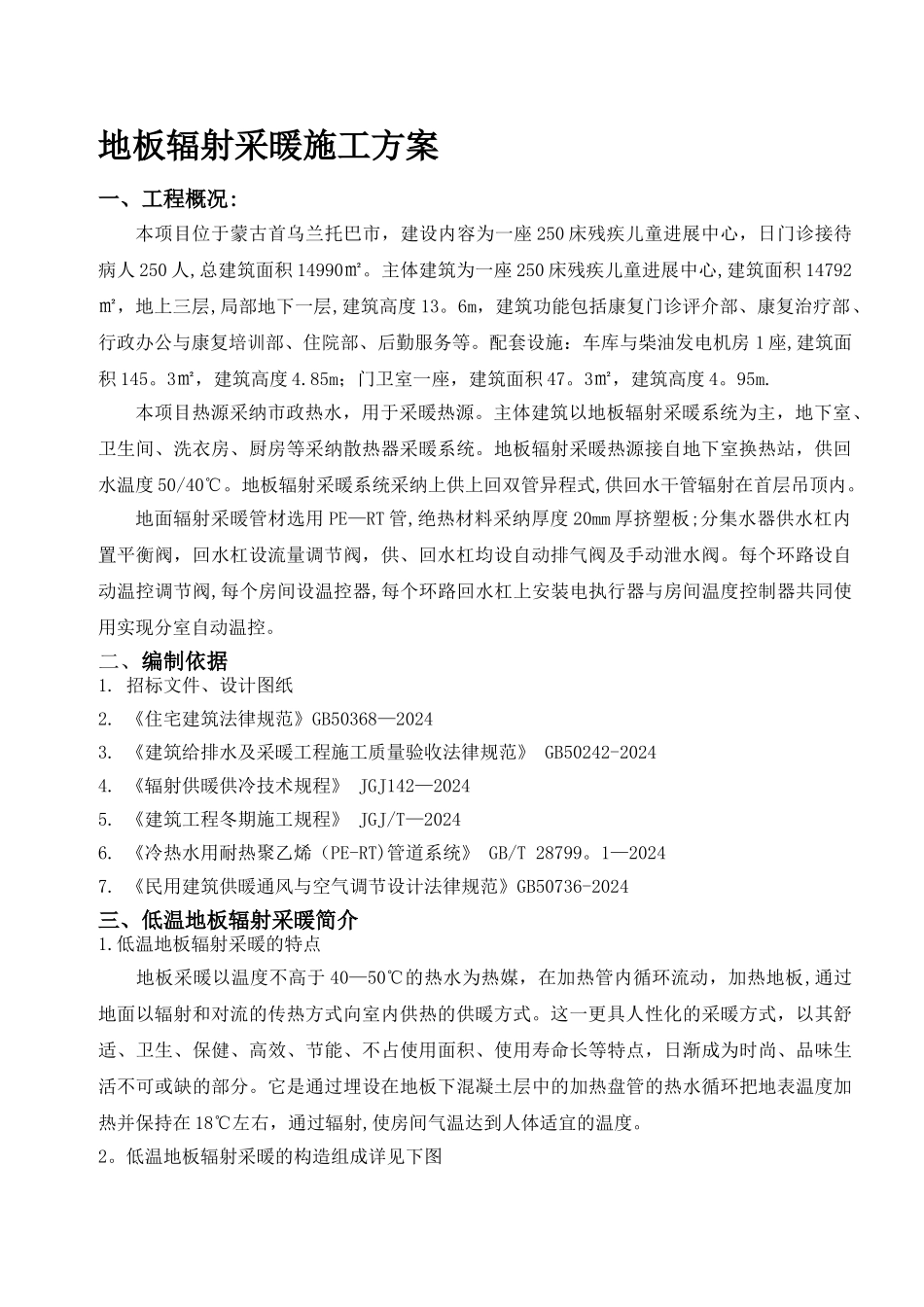

地辐热采暖施工方案新_第1页
1/8
地辐热采暖施工方案新_第2页
2/8

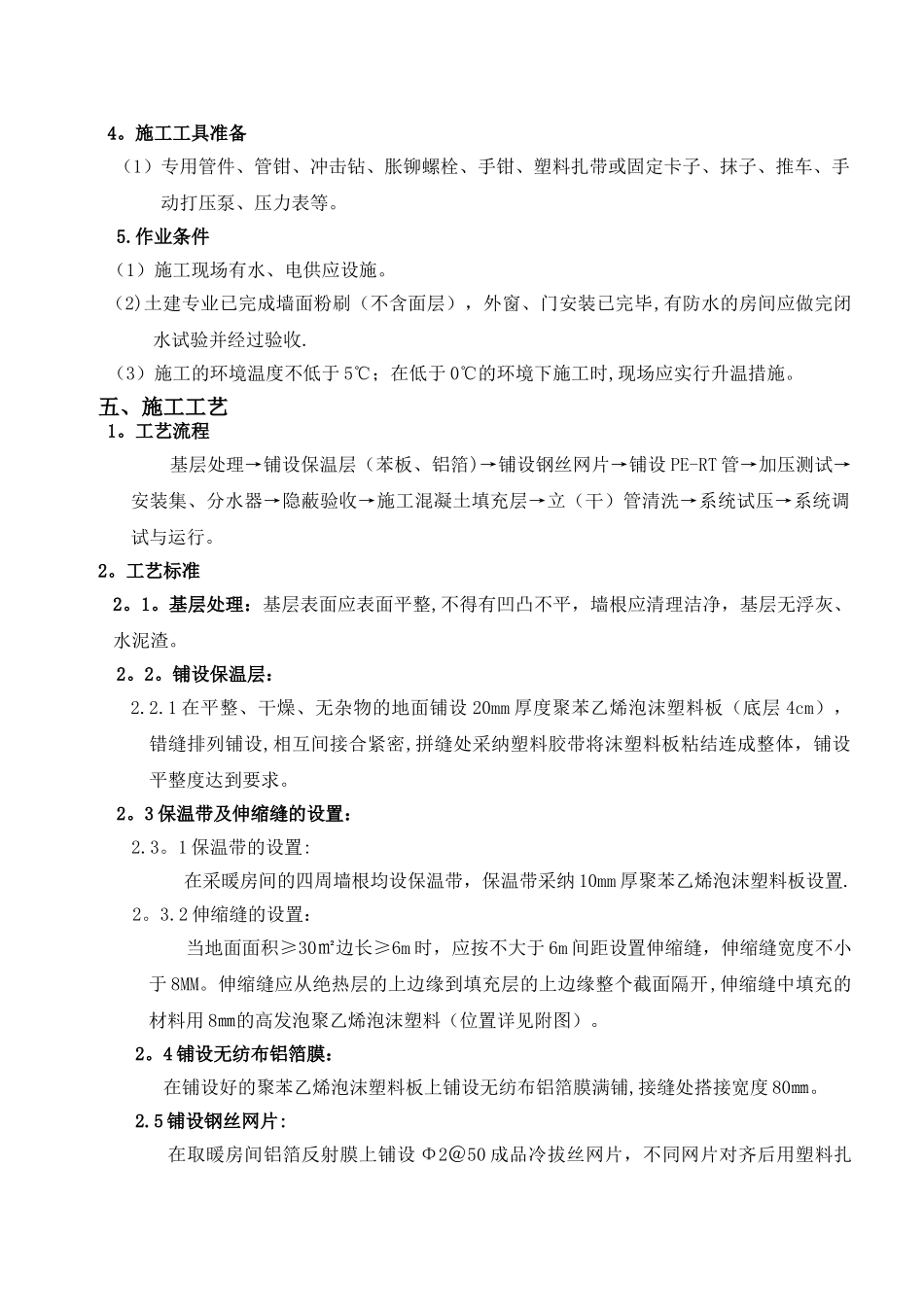

地辐热采暖施工方案新_第3页
3/8
地板辐射采暖施工方案一、工程概况:本项目位于蒙古首乌兰托巴市,建设内容为一座 250 床残疾儿童进展中心,日门诊接待病人 250 人,总建筑面积 14990㎡。主体建筑为一座 250 床残疾儿童进展中心,建筑面积 14792㎡,地上三层,局部地下一层,建筑高度 13。6m,建筑功能包括康复门诊评介部、康复治疗部、行政办公与康复培训部、住院部、后勤服务等。配套设施:车库与柴油发电机房 1 座,建筑面积 145。3㎡,建筑高度 4.85m;门卫室一座,建筑面积 47。3㎡,建筑高度 4。95m.本项目热源采纳市政热水,用于采暖热源。主体建筑以地板辐射采暖系统为主,地下室、卫生间、洗衣房、厨房等采纳散热器采暖系统。地板辐射采暖热源接自地下室换热站,供回水温度 50/40℃。地板辐射采暖系统采纳上供上回双管异程式,供回水干管辐射在首层吊顶内。地面辐射采暖管材选用 PE—RT 管,绝热材料采纳厚度 20mm 厚挤塑板;分集水器供水杠内置平衡阀,回水杠设流量调节阀,供、回水杠均设自动排气阀及手动泄水阀。每个环路设自动温控调节阀,每个房间设温控器,每个环路回水杠上安装电执行器与房间温度控制器共同使用实现分室自动温控。二、编制依据1. 招标文件、设计图纸2. 《住宅建筑法律规范》GB50368—20243. 《建筑给排水及采暖工程施工质量验收法律规范》 GB50242-20244. 《辐射供暖供冷技术规程》 JGJ142—20245. 《建筑工程冬期施工规程》 JGJ/T—20246. 《冷热水用耐热聚乙烯(PE-RT)管道系统》 GB/T 28799。1—20247. 《民用建筑供暖通风与空气调节设计法律规范》GB50736-2024三、低温地板辐射采暖简介1.低温地板辐射采暖的特点地板采暖以温度不高于 40—50℃的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向室内供热的供暖方式。这一更具人性化的采暖方式,以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点,日渐成为时尚、品味生活不可或缺的部分。它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在 18℃左右,通过辐射,使房间气温达到人体适宜的温度。2。低温地板辐射采暖的构造组成详见下图四、低温地板辐射采暖施工(1)施工准备1。施工材料及技术要求1。1 聚苯乙烯泡沫塑料板项 目单 位指 标表观密度㎏/m3≥20压缩强度(即在 10﹪形变下的压缩应力)kpa≥100导热系数W/m。k≤0。041吸水率(体积分数)﹪(v∕v)≤4尺寸稳定性%≤3水蒸气透过系...
