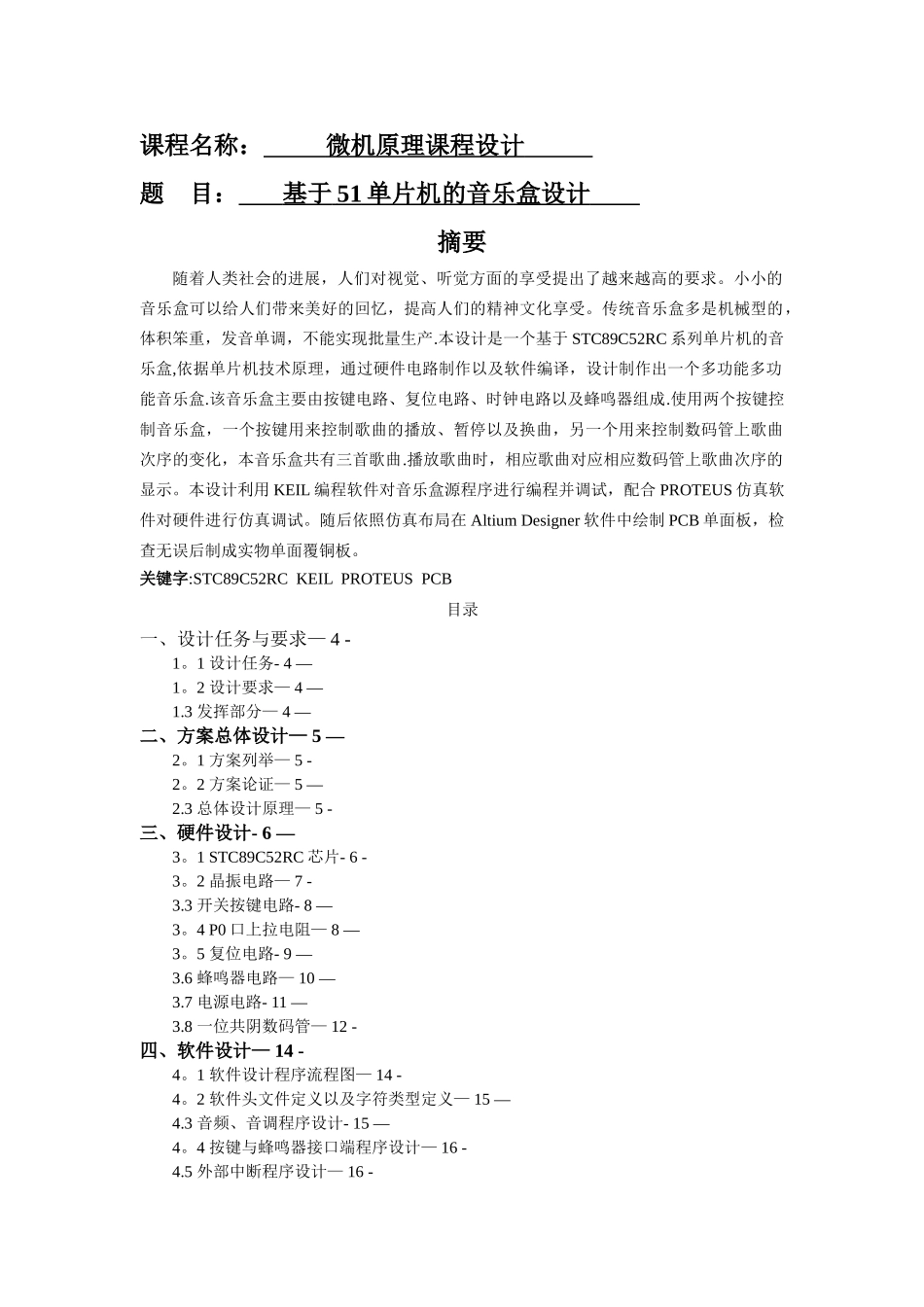

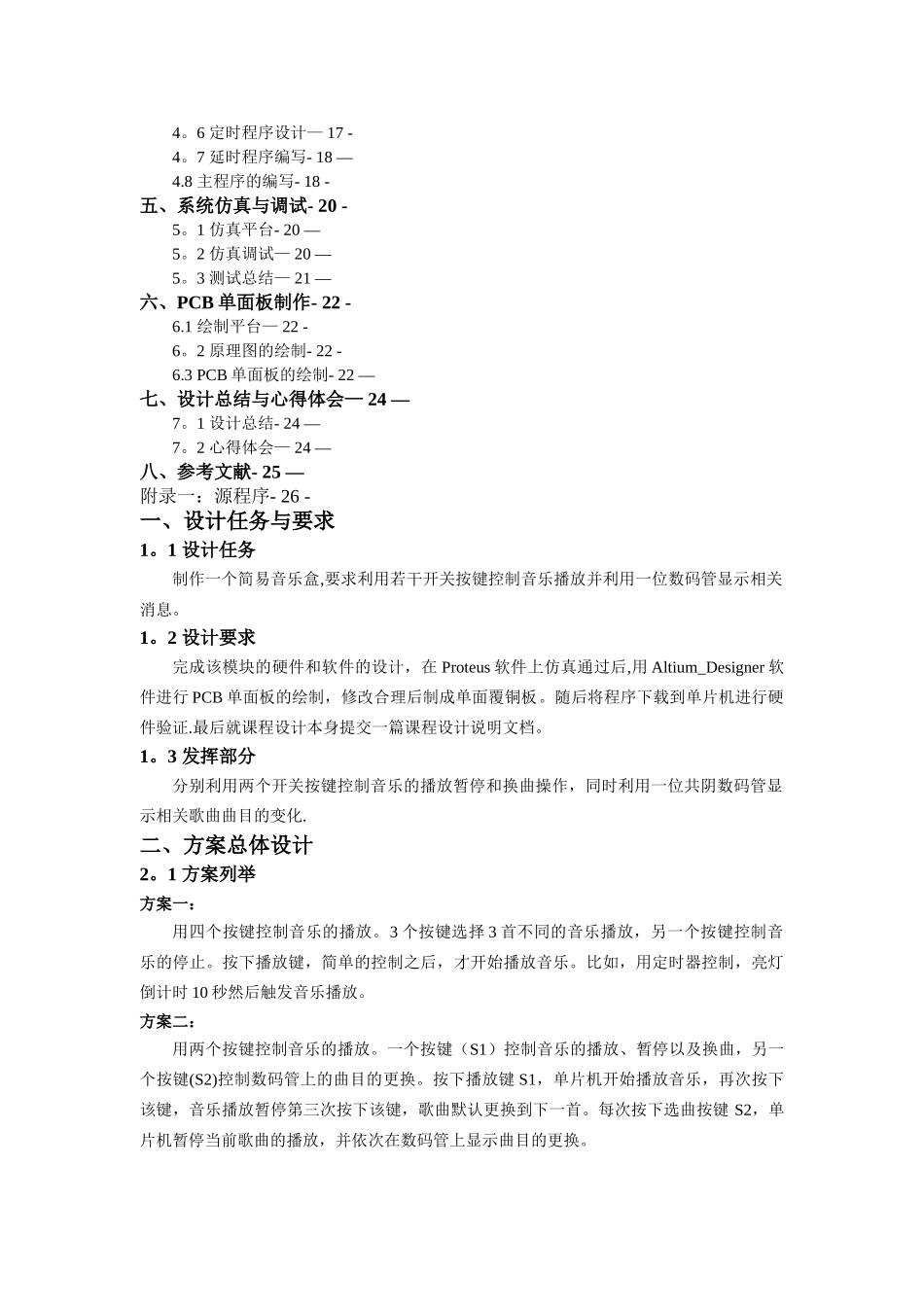

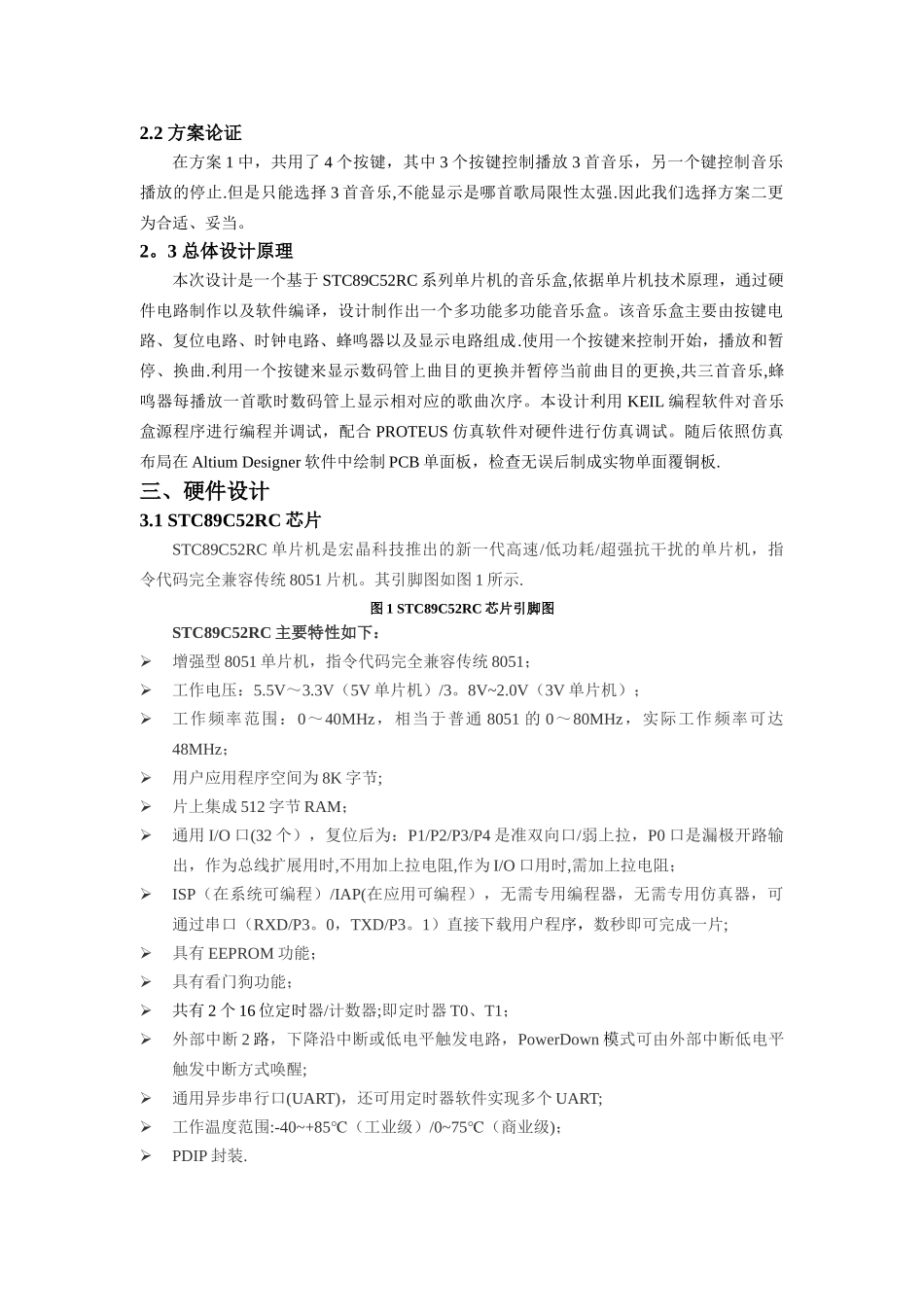

课程名称： 微机原理课程设计 题 目： 基于 51 单片机的音乐盒设计 摘要随着人类社会的进展，人们对视觉、听觉方面的享受提出了越来越高的要求。小小的音乐盒可以给人们带来美好的回忆，提高人们的精神文化享受。传统音乐盒多是机械型的，体积笨重，发音单调，不能实现批量生产.本设计是一个基于 STC89C52RC 系列单片机的音乐盒,依据单片机技术原理，通过硬件电路制作以及软件编译，设计制作出一个多功能多功能音乐盒.该音乐盒主要由按键电路、复位电路、时钟电路以及蜂鸣器组成.使用两个按键控制音乐盒，一个按键用来控制歌曲的播放、暂停以及换曲，另一个用来控制数码管上歌曲次序的变化，本音乐盒共有三首歌曲.播放歌曲时，相应歌曲对应相应数码管上歌曲次序的显示。本设计利用 KEIL 编程软件对音乐盒源程序进行编程并调试，配合 PROTEUS 仿真软件对硬件进行仿真调试。随后依照仿真布局在 Altium Designer 软件中绘制 PCB 单面板，检查无误后制成实物单面覆铜板。关键字:STC89C52RC KEIL PROTEUS PCB目录一、设计任务与要求— 4 -1。1 设计任务- 4 —1。2 设计要求— 4 —1.3 发挥部分— 4 —二、方案总体设计— 5 —2。1 方案列举— 5 -2。2 方案论证— 5 —2.3 总体设计原理— 5 -三、硬件设计- 6 —3。1 STC89C52RC 芯片- 6 -3。2 晶振电路— 7 -3.3 开关按键电路- 8 —3。4 P0 口上拉电阻— 8 —3。5 复位电路- 9 —3.6 蜂鸣器电路— 10 —3.7 电源电路- 11 —3.8 一位共阴数码管— 12 -四、软件设计— 14 -4。1 软件设计程序流程图— 14 -4。2 软件头文件定义以及字符类型定义— 15 —4.3 音频、音调程序设计- 15 —4。4 按键与蜂鸣器接口端程序设计— 16 -4.5 外部中断程序设计— 16 -4。6 定时程序设计— 17 -4。7 延时程序编写- 18 —4.8 主程序的编写- 18 -五、系统仿真与调试- 20 -5。1 仿真平台- 20 —5。2 仿真调试— 20 —5。3 测试总结— 21 —六、PCB 单面板制作- 22 -6.1 绘制平台— 22 -6。2 原理图的绘制- 22 -6.3 PCB 单面板的绘制- 22 —七、设计总结与心得体会— 24 —7。1 设计总结- 24 —7。2 心得体会— 24 —八、参考文献- 25 —附录一：源程序- 26 -一、设计任务与要求1。1 设计任务制作一个简易音乐盒,要求利用若干开关按键控制音乐播放并利用一位数码管显示相关消息。1。...
