基于ABAQUS的车门强度分析

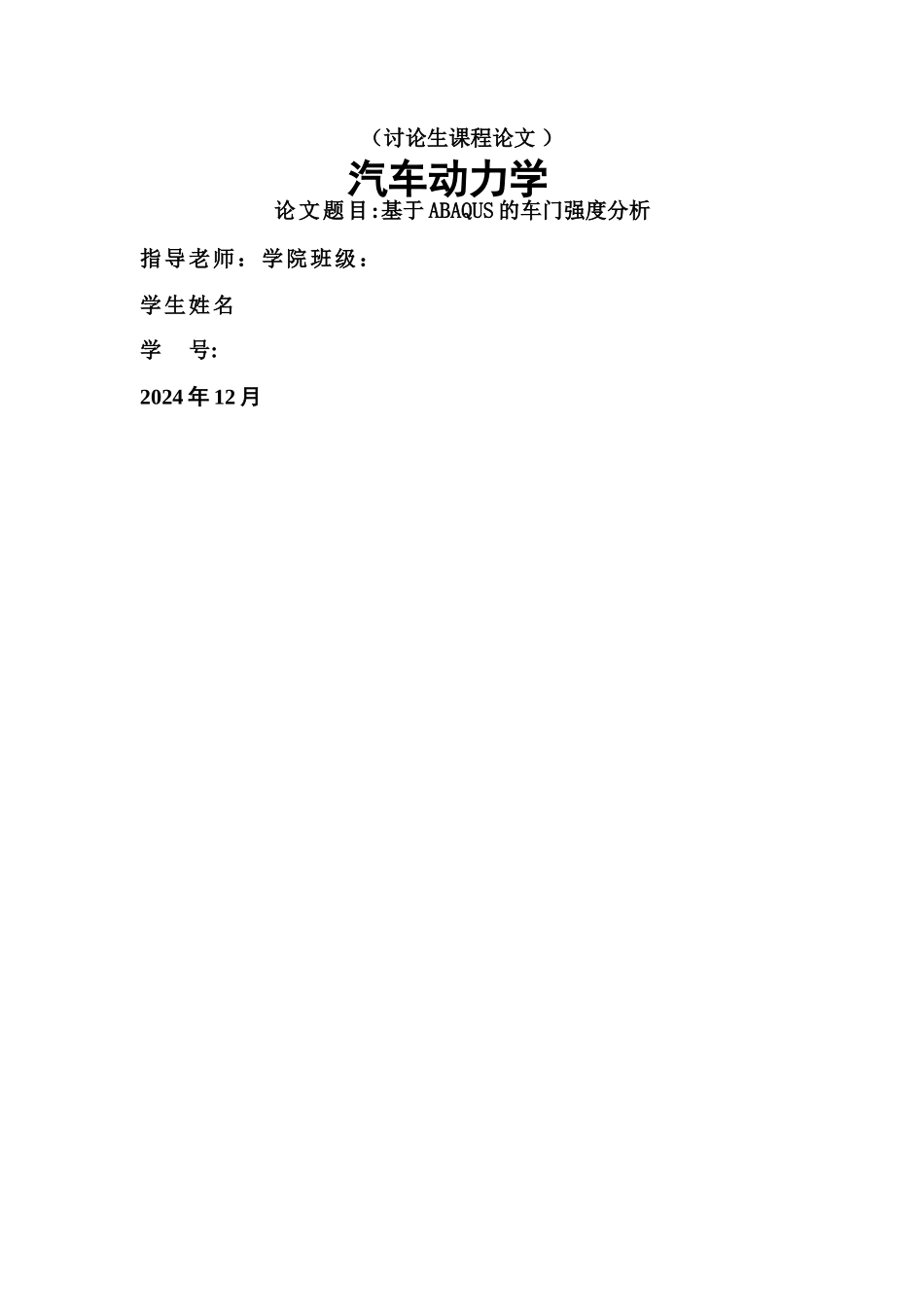

基于ABAQUS的车门强度分析_第1页
1/7

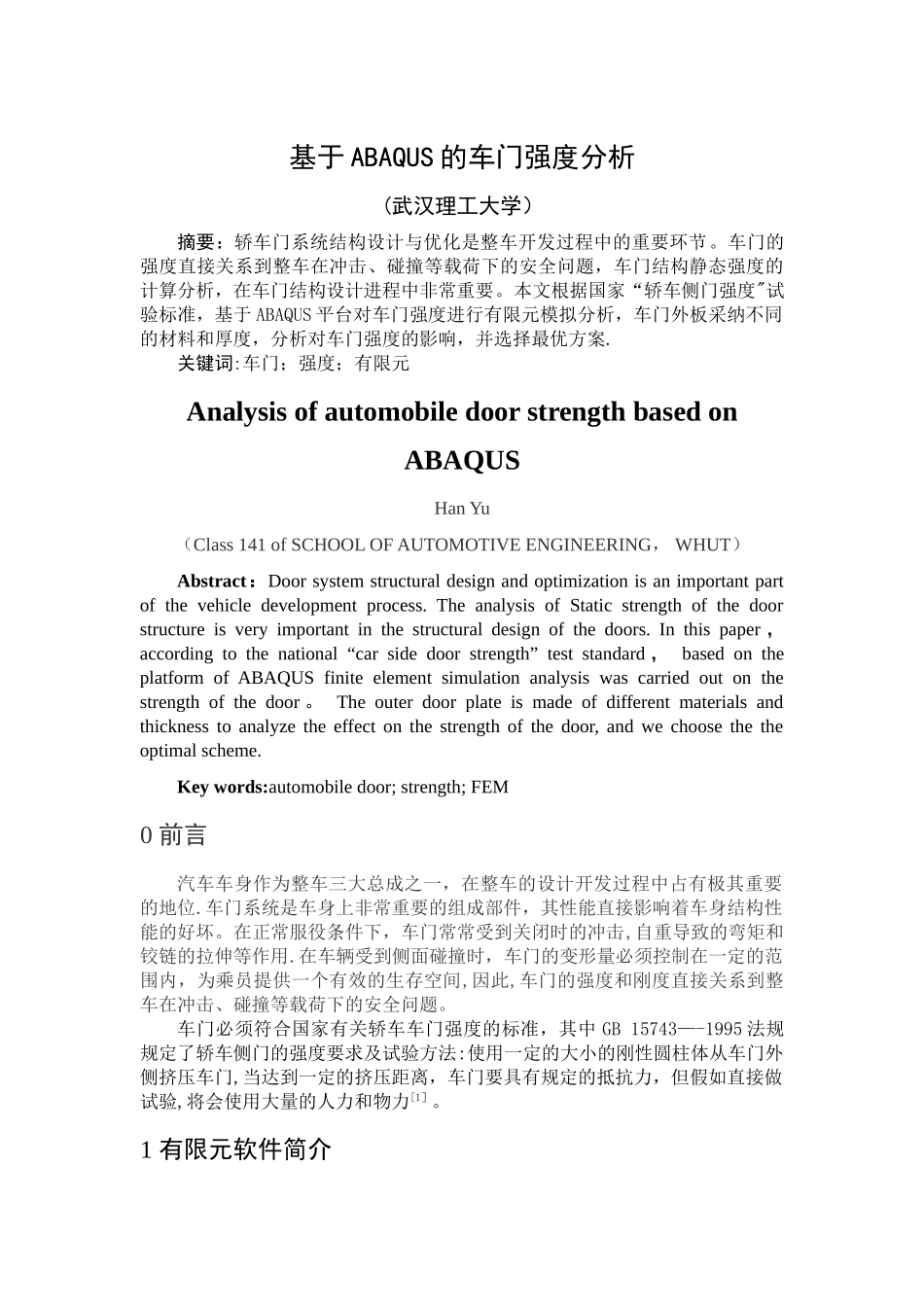

基于ABAQUS的车门强度分析_第2页
2/7

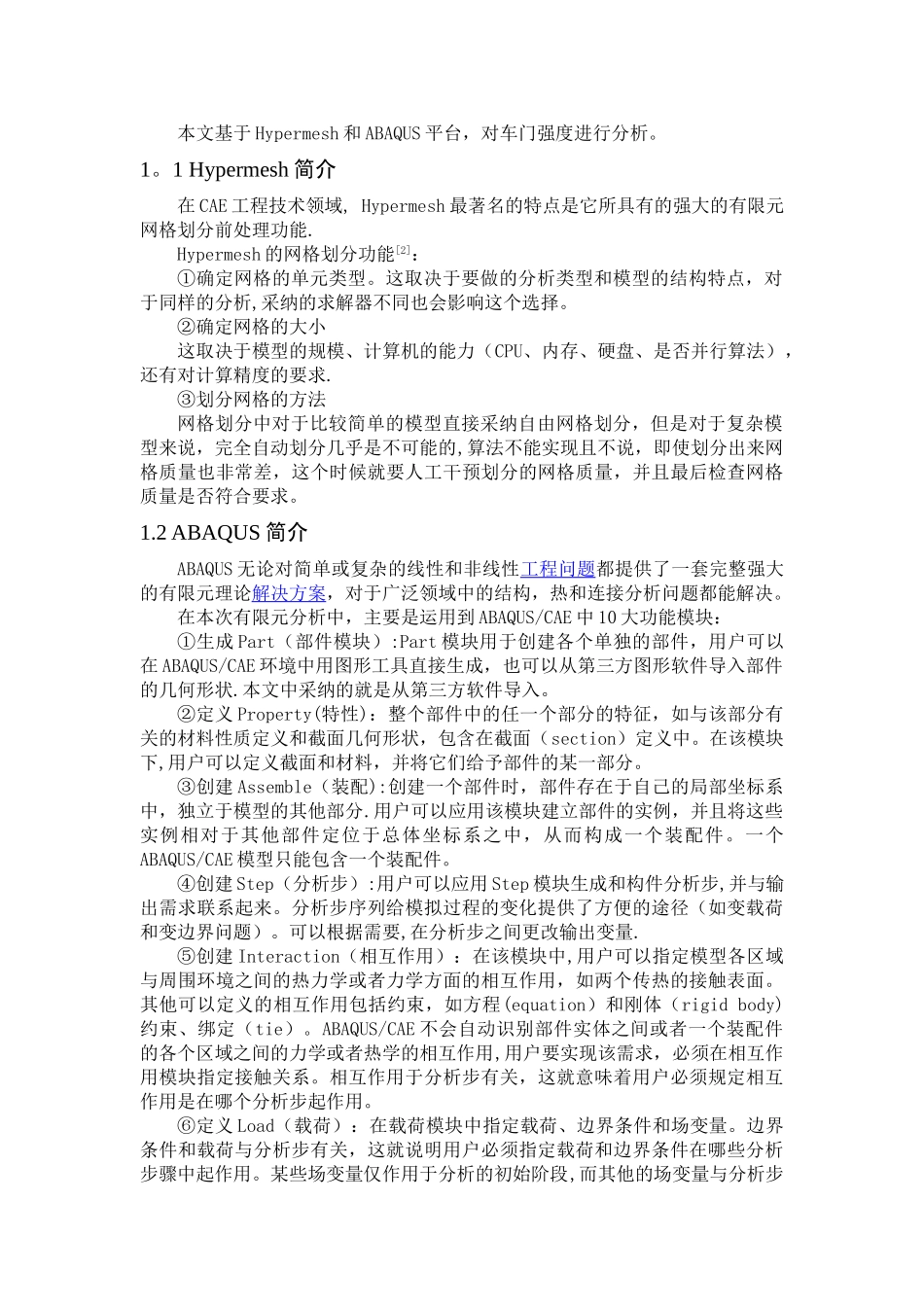

基于ABAQUS的车门强度分析_第3页
3/7
(讨论生课程论文 )汽车动力学论文题目:基于 ABAQUS 的车门强度分析指导老师:学院班级:学生姓名学 号:2024 年 12 月基于 ABAQUS 的车门强度分析(武汉理工大学)摘要:轿车门系统结构设计与优化是整车开发过程中的重要环节。车门的强度直接关系到整车在冲击、碰撞等载荷下的安全问题,车门结构静态强度的计算分析,在车门结构设计进程中非常重要。本文根据国家“轿车侧门强度"试验标准,基于 ABAQUS 平台对车门强度进行有限元模拟分析,车门外板采纳不同的材料和厚度,分析对车门强度的影响,并选择最优方案.关键词:车门;强度;有限元Analysis of automobile door strength based on ABAQUSHan Yu(Class 141 of SCHOOL OF AUTOMOTIVE ENGINEERING, WHUT)Abstract:Door system structural design and optimization is an important part of the vehicle development process. The analysis of Static strength of the door structure is very important in the structural design of the doors. In this paper , according to the national “car side door strength” test standard , based on the platform of ABAQUS finite element simulation analysis was carried out on the strength of the door 。 The outer door plate is made of different materials and thickness to analyze the effect on the strength of the door, and we choose the the optimal scheme.Key words:automobile door; strength; FEM0 前言汽车车身作为整车三大总成之一,在整车的设计开发过程中占有极其重要的地位.车门系统是车身上非常重要的组成部件,其性能直接影响着车身结构性能的好坏。在正常服役条件下,车门常常受到关闭时的冲击,自重导致的弯矩和铰链的拉伸等作用.在车辆受到侧面碰撞时,车门的变形量必须控制在一定的范围内,为乘员提供一个有效的生存空间,因此,车门的强度和刚度直接关系到整车在冲击、碰撞等载荷下的安全问题。车门必须符合国家有关轿车车门强度的标准,其中 GB 15743—-1995 法规规定了轿车侧门的强度要求及试验方法:使用一定的大小的刚性圆柱体从车门外侧挤压车门,当达到一定的挤压距离,车门要具有规定的抵抗力,但假如直接做试验,将会使用大量的人力和物力[1]。1 有限元软件简介...
