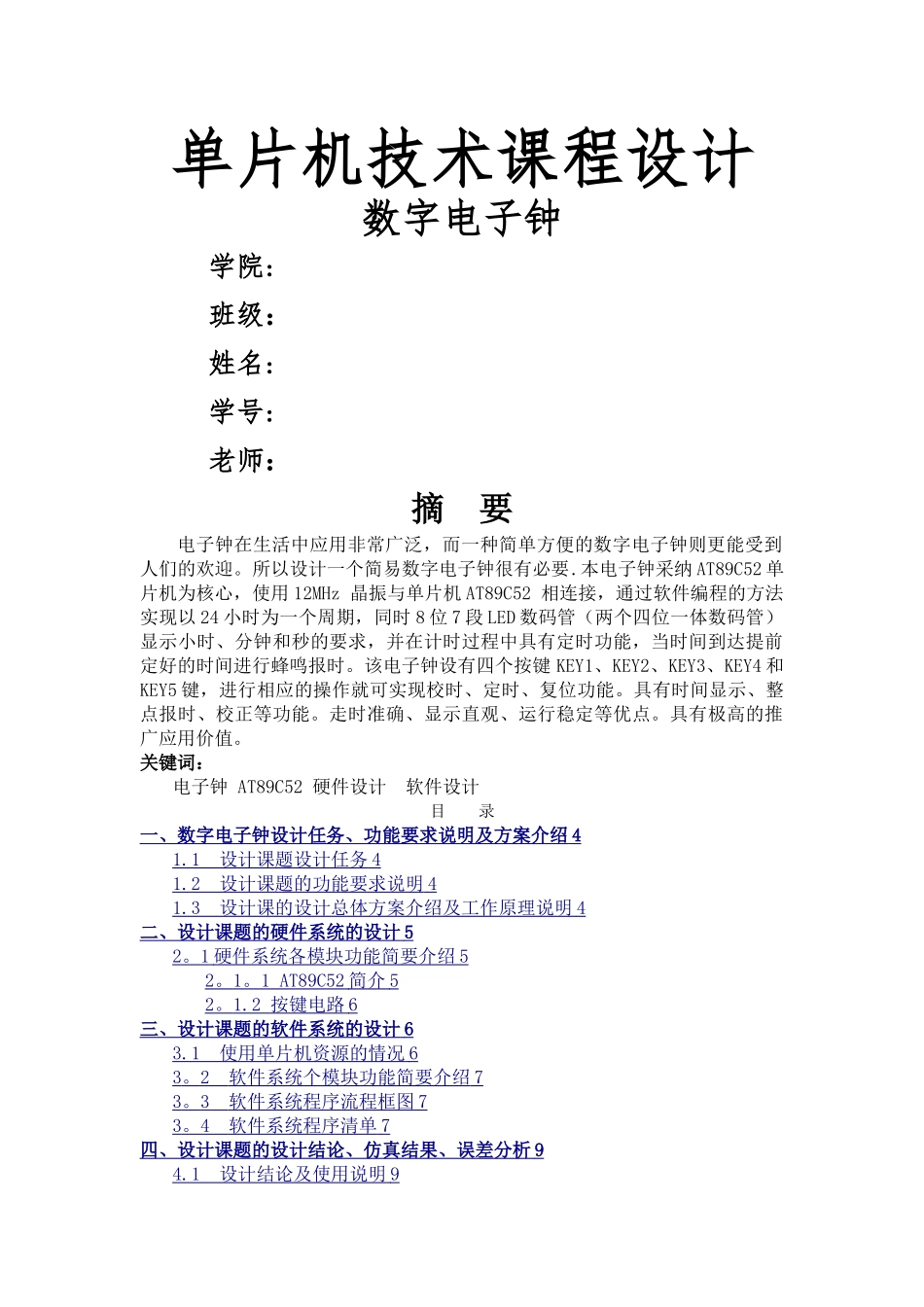

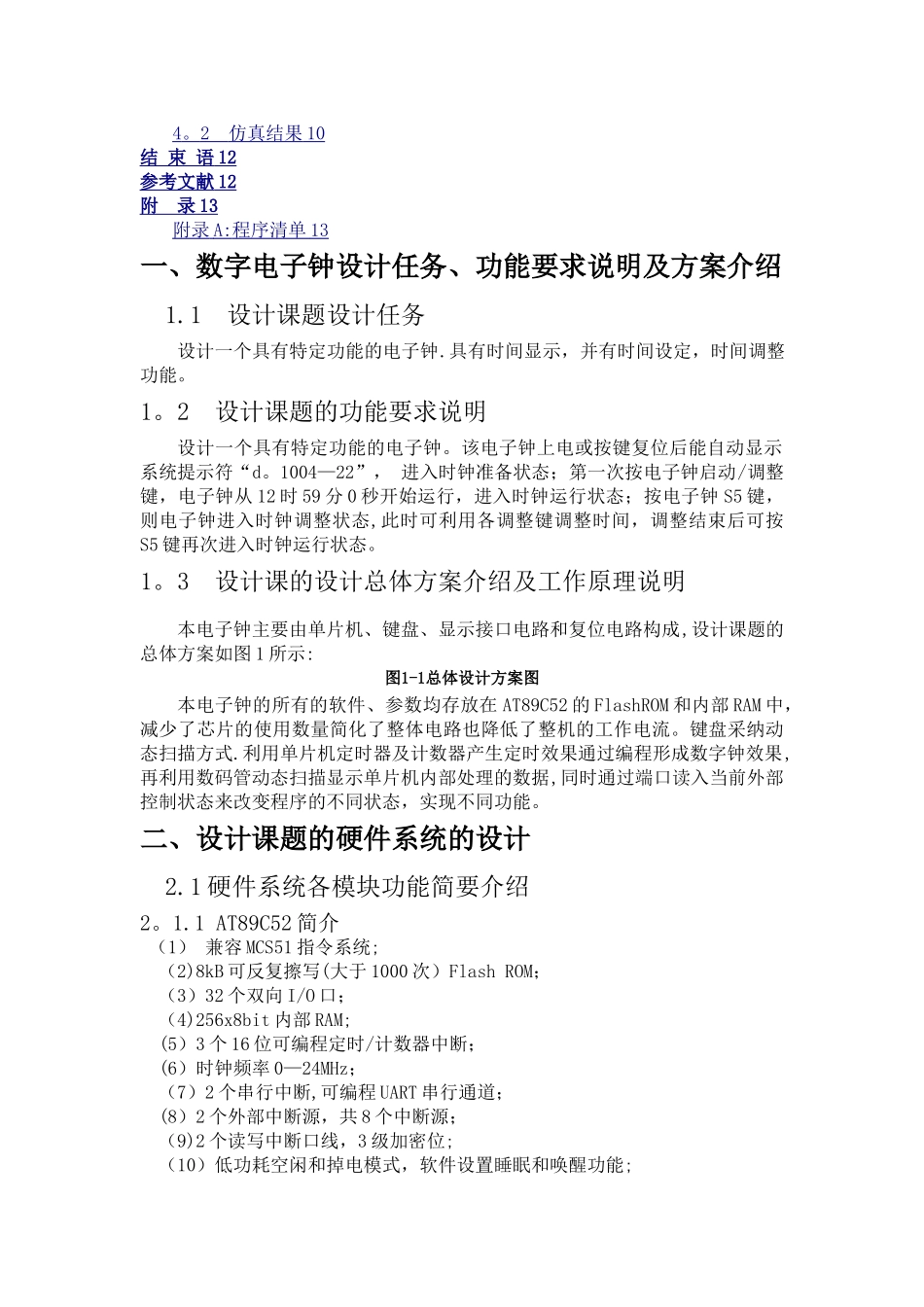

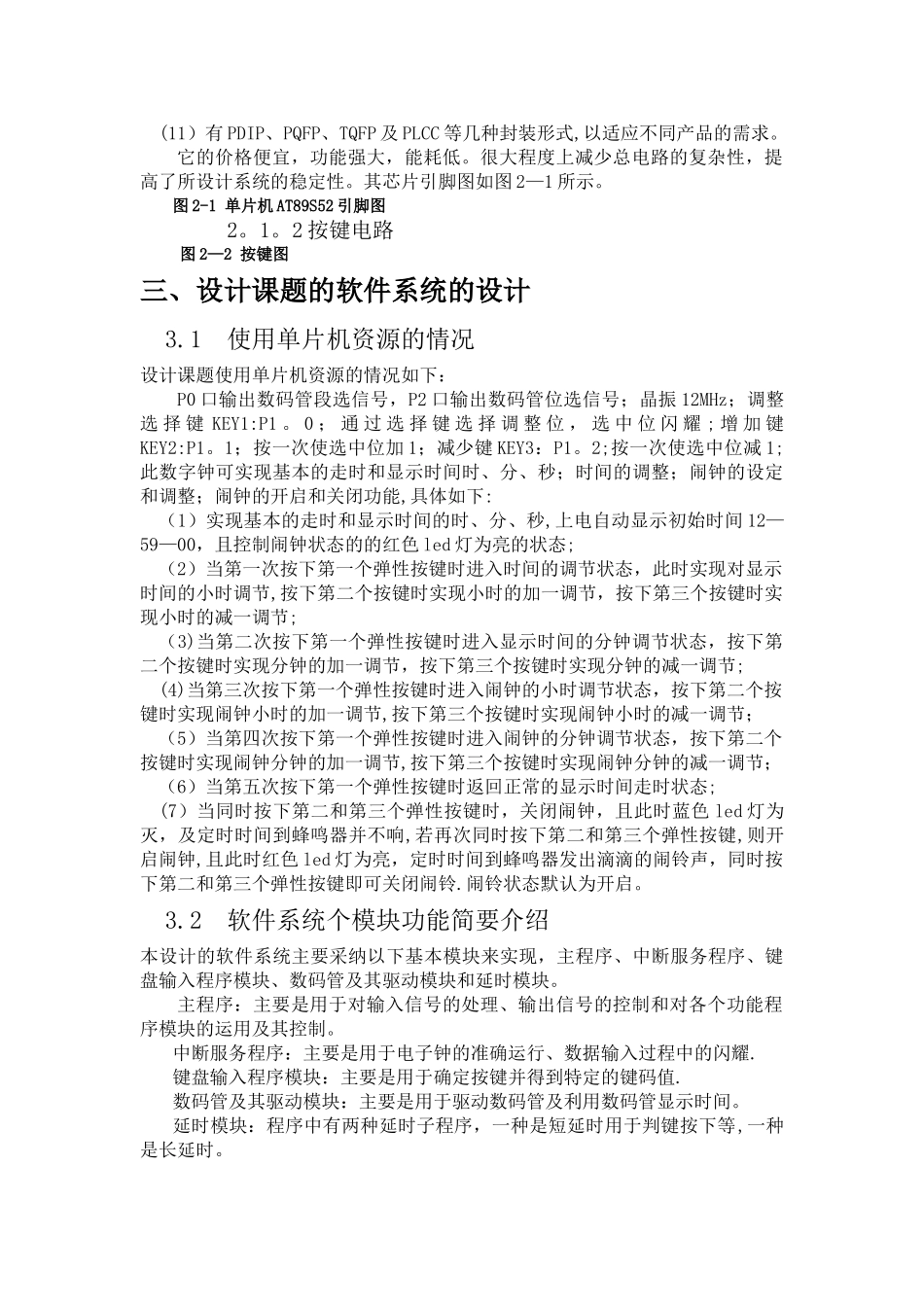

单片机技术课程设计数字电子钟学院:班级：姓名:学号:老师：摘 要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。所以设计一个简易数字电子钟很有必要.本电子钟采纳 AT89C52 单片机为核心，使用 12MHz 晶振与单片机 AT89C52 相连接，通过软件编程的方法实现以 24 小时为一个周期，同时 8 位 7 段 LED 数码管（两个四位一体数码管）显示小时、分钟和秒的要求，并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。该电子钟设有四个按键 KEY1、KEY2、KEY3、KEY4 和KEY5 键，进行相应的操作就可实现校时、定时、复位功能。具有时间显示、整点报时、校正等功能。走时准确、显示直观、运行稳定等优点。具有极高的推广应用价值。关键词：电子钟 AT89C52 硬件设计 软件设计目 录一、数字电子钟设计任务、功能要求说明及方案介绍 4 1.1 设计课题设计任务 4 1.2 设计课题的功能要求说明 4 1.3 设计课的设计总体方案介绍及工作原理说明 4 二、设计课题的硬件系统的设计 5 2 。 1 硬件系统各模块功能简要介绍 5 2 。 1 。 1 AT89C52 简介 5 2 。 1.2 按键电路 6 三、设计课题的软件系统的设计 6 3.1 使用单片机资源的情况 6 3 。 2 软件系统个模块功能简要介绍 7 3 。 3 软件系统程序流程框图 7 3 。 4 软件系统程序清单 7 四、设计课题的设计结论、仿真结果、误差分析 9 4.1 设计结论及使用说明 9 4 。 2 仿真结果 10 结 束 语 12 参考文献 12 附 录 13 附录 A: 程序清单 13 一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟.具有时间显示，并有时间设定，时间调整 功能。1。2 设计课题的功能要求说明设计一个具有特定功能的电子钟。该电子钟上电或按键复位后能自动显示系统提示符“d。1004—22”， 进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从 12 时 59 分 0 秒开始运行，进入时钟运行状态；按电子钟 S5 键，则电子钟进入时钟调整状态,此时可利用各调整键调整时间，调整结束后可按S5 键再次进入时钟运行状态。1。3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成,设计课题的总体方案如图 1 所示:图1-1总体设计方案图本电子钟的所有的软件、参数均存放在 AT89C52 的 Fla...
