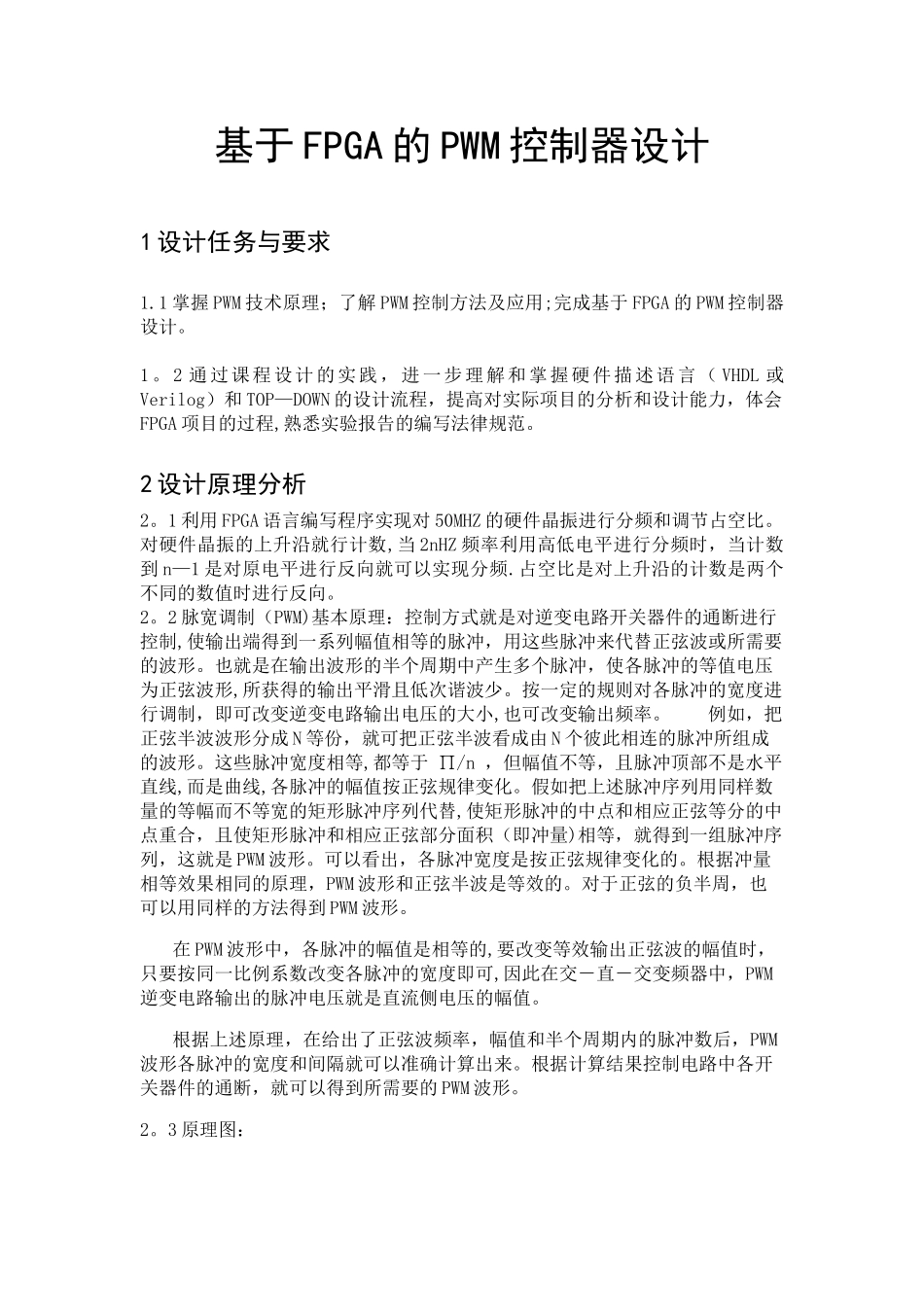

基于FPGA的PWM控制器设计_第2页
2/4
基于FPGA的PWM控制器设计_第3页
3/4
FPGA 实验报告基于 FPGA 的 PWM 控制器设计1 设计任务与要求1.1 掌握 PWM 技术原理;了解 PWM 控制方法及应用;完成基于 FPGA 的 PWM 控制器设计。1。2 通过课程设计的实践,进一步理解和掌握硬件描述语言( VHDL 或Verilog)和 TOP—DOWN 的设计流程,提高对实际项目的分析和设计能力,体会FPGA 项目的过程,熟悉实验报告的编写法律规范。2 设计原理分析 2。1 利用 FPGA 语言编写程序实现对 50MHZ 的硬件晶振进行分频和调节占空比。对硬件晶振的上升沿就行计数,当 2nHZ 频率利用高低电平进行分频时,当计数到 n—1 是对原电平进行反向就可以实现分频.占空比是对上升沿的计数是两个不同的数值时进行反向。2。2 脉宽调制(PWM)基本原理:控制方式就是对逆变电路开关器件的通断进行控制,使输出端得到一系列幅值相等的脉冲,用这些脉冲来代替正弦波或所需要的波形。也就是在输出波形的半个周期中产生多个脉冲,使各脉冲的等值电压为正弦波形,所获得的输出平滑且低次谐波少。按一定的规则对各脉冲的宽度进行调制,即可改变逆变电路输出电压的大小,也可改变输出频率。 例如,把正弦半波波形分成 N 等份,就可把正弦半波看成由 N 个彼此相连的脉冲所组成的波形。这些脉冲宽度相等,都等于 ∏/n ,但幅值不等,且脉冲顶部不是水平直线,而是曲线,各脉冲的幅值按正弦规律变化。假如把上述脉冲序列用同样数量的等幅而不等宽的矩形脉冲序列代替,使矩形脉冲的中点和相应正弦等分的中点重合,且使矩形脉冲和相应正弦部分面积(即冲量)相等,就得到一组脉冲序列,这就是 PWM 波形。可以看出,各脉冲宽度是按正弦规律变化的。根据冲量相等效果相同的原理,PWM 波形和正弦半波是等效的。对于正弦的负半周,也可以用同样的方法得到 PWM 波形。在 PWM 波形中,各脉冲的幅值是相等的,要改变等效输出正弦波的幅值时,只要按同一比例系数改变各脉冲的宽度即可,因此在交-直-交变频器中,PWM逆变电路输出的脉冲电压就是直流侧电压的幅值。根据上述原理,在给出了正弦波频率,幅值和半个周期内的脉冲数后,PWM波形各脉冲的宽度和间隔就可以准确计算出来。根据计算结果控制电路中各开关器件的通断,就可以得到所需要的 PWM 波形。2。3 原理图:3 设计方案先设计分频器,以 2 分频为基础在器外部做循环可以实现 2n 倍分频。后面进行占空比调节使用计数器和比较器。根据精度不同分频倍数以及占空比精确度都都会不同.该...
