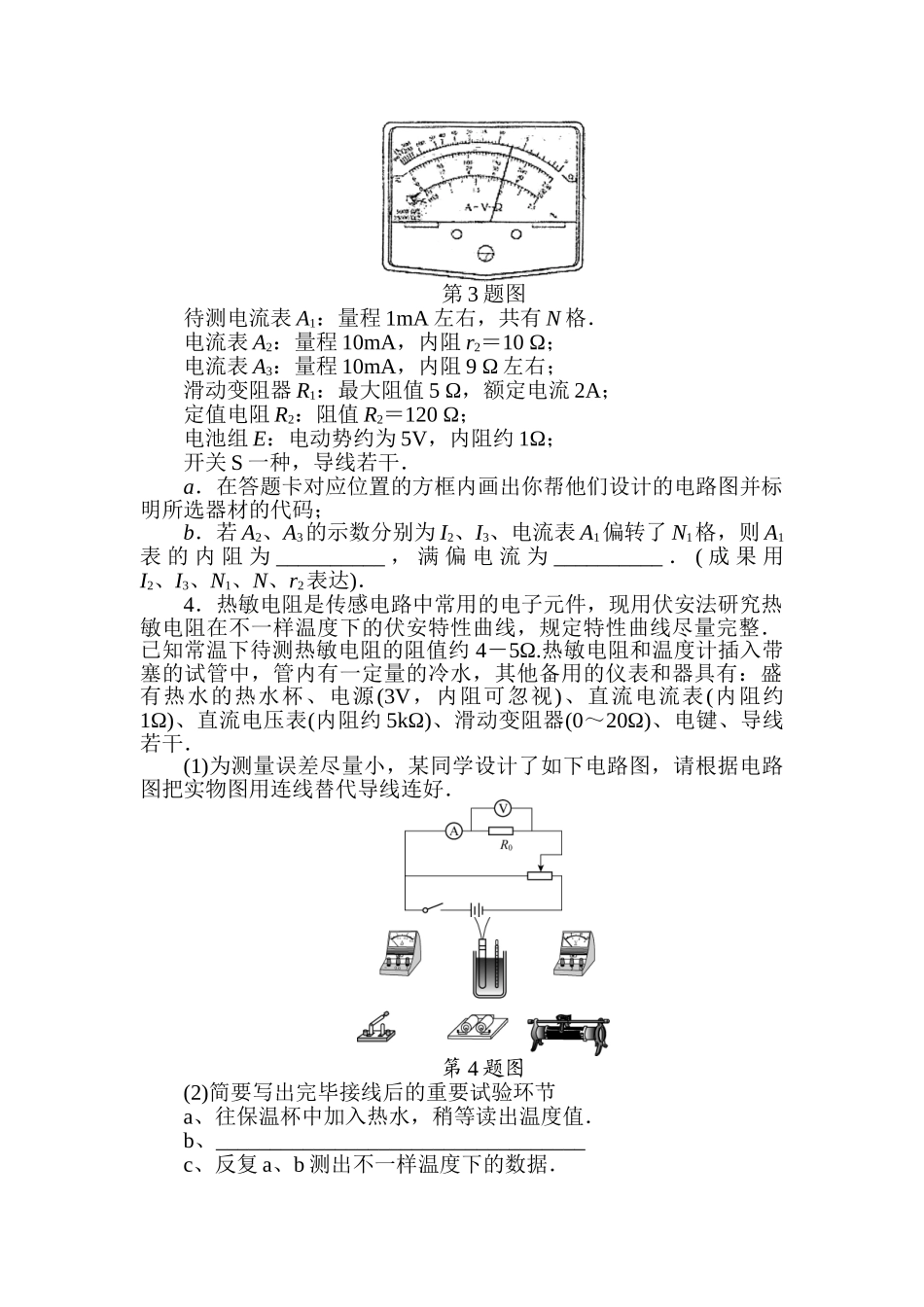

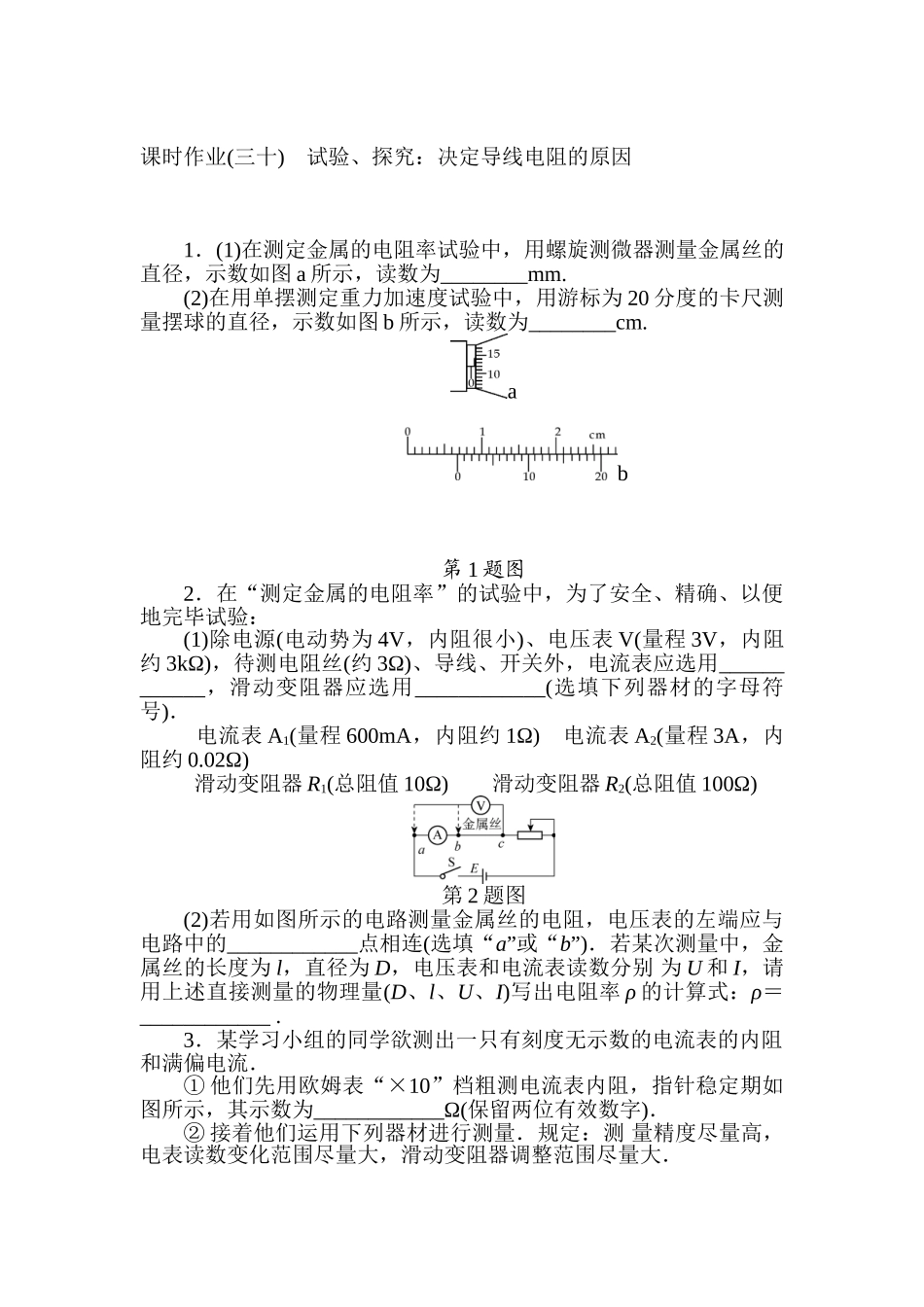

课时作业(三十) 试验、探究：决定导线电阻的原因 1．(1)在测定金属的电阻率试验中，用螺旋测微器测量金属丝的直径，示数如图 a 所示，读数为________mm.(2)在用单摆测定重力加速度试验中，用游标为 20 分度的卡尺测量摆球的直径，示数如图 b 所示，读数为________cm.a b第 1 题图2．在“测定金属的电阻率”的试验中，为了安全、精确、以便地完毕试验：(1)除电源(电动势为 4V，内阻很小)、电压表 V(量程 3V，内阻约 3kΩ)，待测电阻丝(约 3Ω)、导线、开关外，电流表应选用____________，滑动变阻器应选用____________(选填下列器材的字母符号)． 电流表 A1(量程 600mA，内阻约 1Ω) 电流表 A2(量程 3A，内阻约 0.02Ω) 滑动变阻器 R1(总阻值 10Ω) 滑动变阻器 R2(总阻值 100Ω)第 2 题图(2)若用如图所示的电路测量金属丝的电阻，电压表的左端应与电路中的____________点相连(选填“a”或“b”)．若某次测量中，金属丝的长度为 l，直径为 D，电压表和电流表读数分别 为 U 和 I，请用上述直接测量的物理量(D、l、U、I)写出电阻率 ρ 的计算式：ρ＝____________ .3．某学习小组的同学欲测出一只有刻度无示数的电流表的内阻和满偏电流．① 他们先用欧姆表“×10”档粗测电流表内阻，指针稳定期如图所示，其示数为____________Ω(保留两位有效数字)．② 接着他们运用下列器材进行测量．规定：测 量精度尽量高，电表读数变化范围尽量大，滑动变阻器调整范围尽量大．第 3 题图待测电流表 A1：量程 1mA 左右，共有 N 格．电流表 A2：量程 10mA，内阻 r2＝10 Ω；电流表 A3：量程 10mA，内阻 9 Ω 左右；滑动变阻器 R1：最大阻值 5 Ω，额定电流 2A；定值电阻 R2：阻值 R2＝120 Ω；电池组 E：电动势约为 5V，内阻约 1Ω；开关 S 一种，导线若干．a．在答题卡对应位置的方框内画出你帮他们设计的电路图并标明所选器材的代码；b．若 A2、A3的示数分别为 I2、I3、电流表 A1偏转了 N1格，则 A1表 的 内 阻 为 __________ ， 满 偏 电 流 为 __________ ． ( 成 果 用I2、I3、N1、N、r2表达)．4．热敏电阻是传感电路中常用的电子元件，现用伏安法研究热敏电阻在不一样温度下的伏安特性曲线，规定特性曲线尽量完整．已知常温下待测热敏电阻的阻值约 4－5Ω.热敏电阻和温度计插入带塞的试管中，管内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水杯、...
