2025年工程师光耦的转换效率CTR

2025年工程师光耦的转换效率CTR_第1页
1/2
2025年工程师光耦的转换效率CTR_第2页
2/2

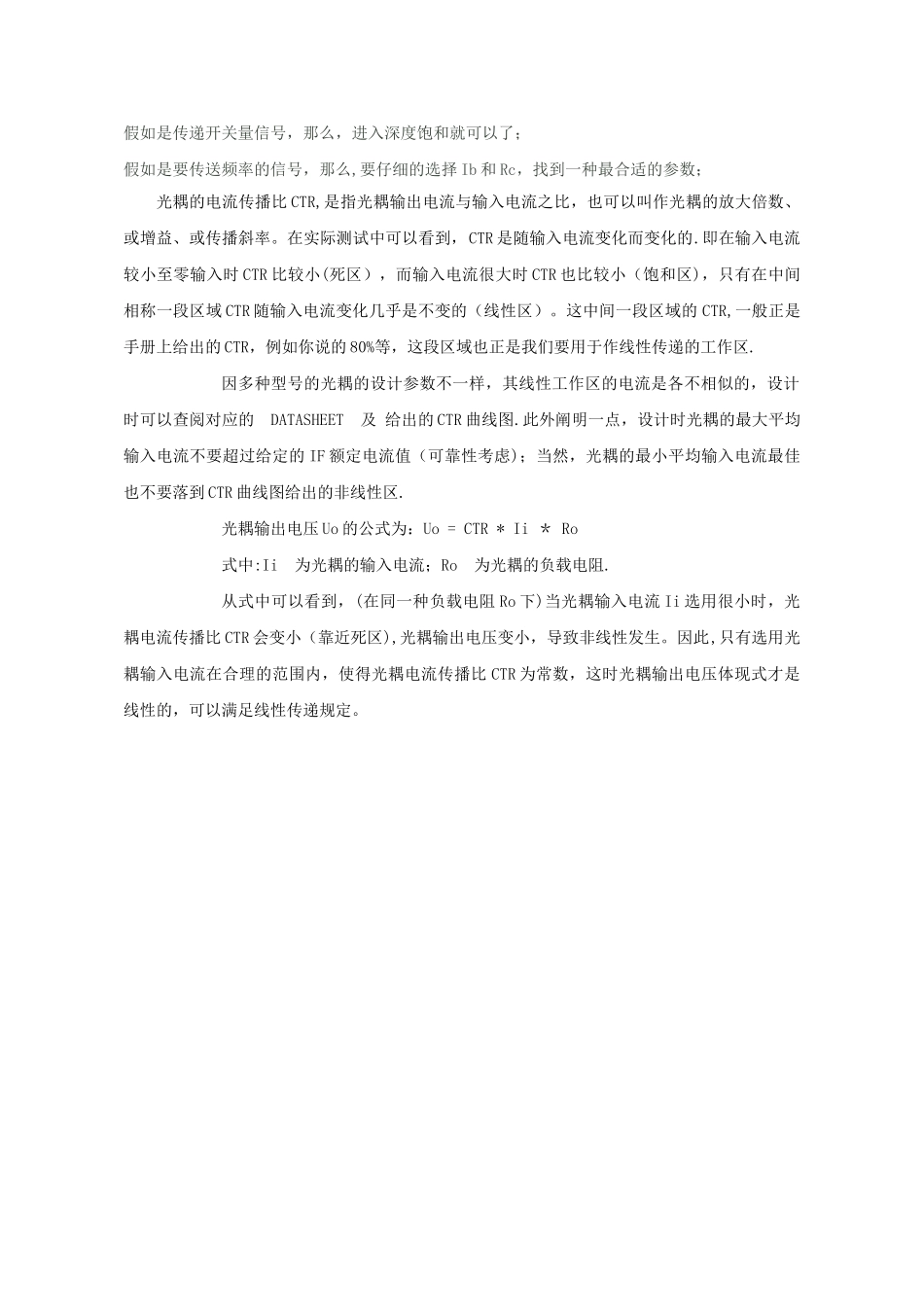

工程师必备 光耦的转换效率 CTR什么是转换效率 CTR? CTR 电流传播比(currenttransferratio):描述光耦控制特性的参数,即副边的输出电流(IO)与原边输入电流(IF)的比例,传播比 CTR=IO÷IF×100%。下图显示一种使用晶体管耦合器的一般线路。假如 LED 电流 IF 运行至输入端,集电器电流 IC 将运行至输出端。该电流传播比称为转换效率(CTR: 电流传播比)通过(IC/IF)× 100(%)表达。与晶体管的 hFE 同样,转换效率是晶体管耦合器一种重要的参数。1、CTR:电流传播比,是指发光管的电流和光敏三极管的电流比的最小值 2、Isolation Voltage:隔离电压,是指发光管和光敏三极管的隔离电压的最小值3、Collector—Emitter Voltage:集电极-发射极电压,是指集电极-发射极之间的耐压值的最小值驱动电流一般在 2~20mA对一般光耦来说,一般不提输入电阻。由于光耦的输入端实际上就是一种发光二极管,当给此二极管加上正向 3V~24V 的直流电压后(当然千万不能忘了串入一只合适的限流电阻),输出端的导通电阻就会从无穷大变到只有几十欧姆.可以这样说,输入端的驱动电流决定输出端的导通电阻.但一般当驱动电流不小于 5mA 后输出端的导通电阻基本上已经达到饱和,因此一般都是根据不一样的驱动电压通过调整限流电阻的阻值将驱动电流控制在 5mA 左右。一般光耦输出端的带负载能力一般在 100mA 左右。1、要是发光管没有电流,那么光敏三极管处在截至状态;2、要是发光管有电流,那么根据电流传播比计算,三极管会流过一种电流;3、假设 Ic=1mA;那么假如 Vc/Rc=1mA, 那么三极管基本上进入饱和导通状态;假如 Vc/Rc=0.5mA,那么三极管肯定进入了饱和导通状态;假如 Vc/Rc=2mA, 那么三极管进入了放大状态;当然这是一种大体上的计算措施;还要考虑到 Vce 的值;不过由于同样的一种型号一种批次的光耦,它们的电流传播比离散性很大,因此大体上推算一下即可;实际上的光耦的上拉电阻的选值,要根据 Ib、电流传播比、Vcc 来大体上推算一下,然后根据工程状况而定;假如是传递开关量信号,那么,进入深度饱和就可以了;假如是要传送频率的信号,那么,要仔细的选择 Ib 和 Rc,找到一种最合适的参数;光耦的电流传播比 CTR,是指光耦输出电流与输入电流之比,也可以叫作光耦的放大倍数、或增益、或传播斜率。在实际测试中可以看到,CTR 是随输入电流变化而变化的.即在输入电流较小至零输入时 CTR 比较小(死区),而输入电...
