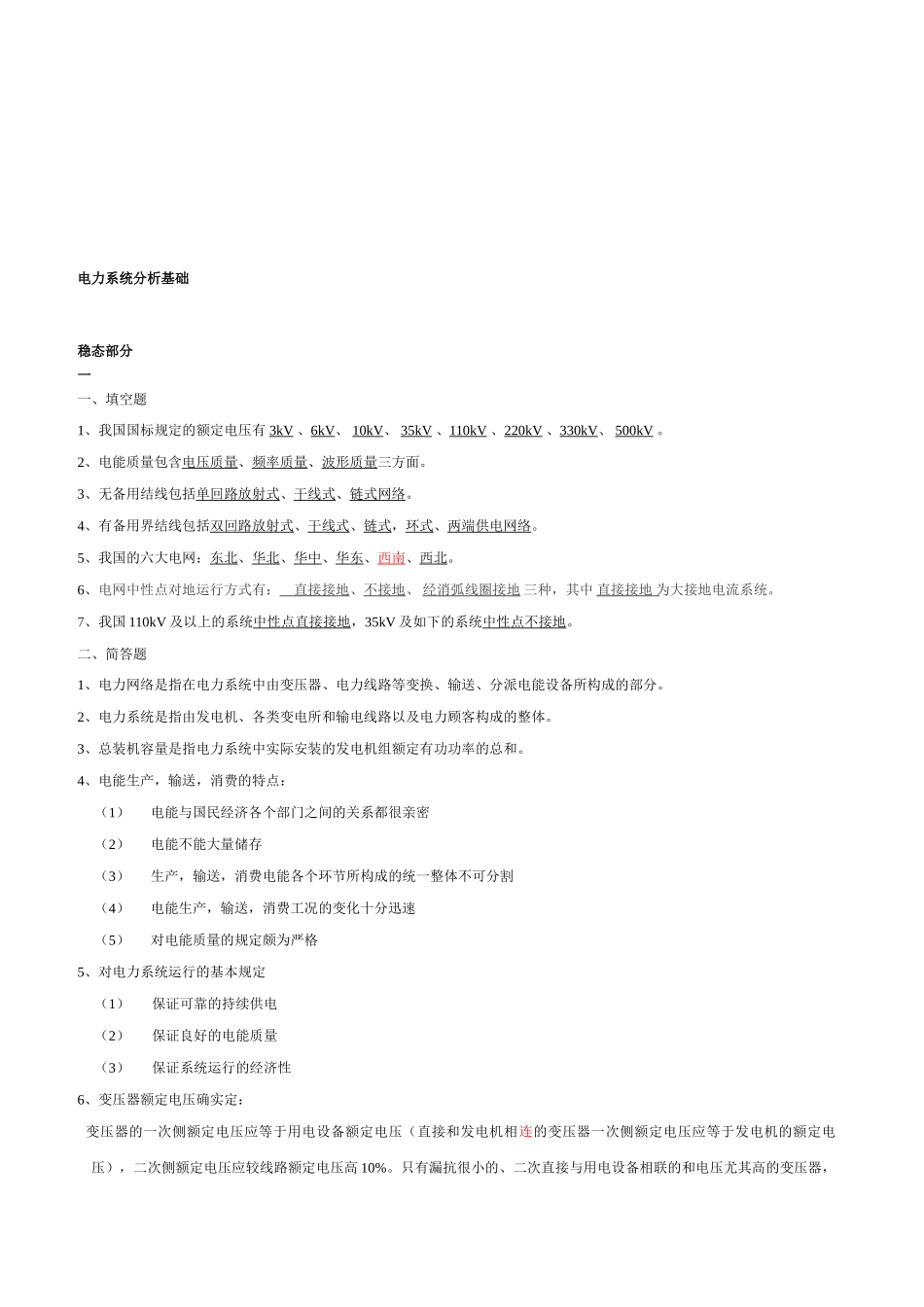

电力系统分析基础 稳态部分一一、填空题1、我国国标规定的额定电压有 3kV 、6kV、 10kV、 35kV 、110kV 、220kV 、330kV、 500kV 。2、电能质量包含电压质量、频率质量、波形质量三方面。3、无备用结线包括单回路放射式、干线式、链式网络。4、有备用界结线包括双回路放射式、干线式、链式,环式、两端供电网络。5、我国的六大电网:东北、华北、华中、华东、西南、西北。6、电网中性点对地运行方式有: 直接接地 、不接地、 经消弧线圈接地 三种,其中 直接接地 为大接地电流系统。7、我国 110kV 及以上的系统中性点直接接地,35kV 及如下的系统中性点不接地。二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分派电能设备所构成的部分。2、电力系统是指由发电机、各类变电所和输电线路以及电力顾客构成的整体。3、总装机容量是指电力系统中实际安装的发电机组额定有功功率的总和。4、电能生产,输送,消费的特点:(1)电能与国民经济各个部门之间的关系都很亲密(2)电能不能大量储存(3)生产,输送,消费电能各个环节所构成的统一整体不可分割(4)电能生产,输送,消费工况的变化十分迅速(5)对电能质量的规定颇为严格5、对电力系统运行的基本规定(1)保证可靠的持续供电(2)保证良好的电能质量(3)保证系统运行的经济性6、变压器额定电压确实定: 变压器的一次侧额定电压应等于用电设备额定电压(直接和发电机相连的变压器一次侧额定电压应等于发电机的额定电压),二次侧额定电压应较线路额定电压高 10%。只有漏抗很小的、二次直接与用电设备相联的和电压尤其高的变压器,其二次侧额定电压才也许较线路额定电压仅高 5%。7、所谓过赔偿是指感性电流不小于容性电流时的赔偿方式,欠赔偿恰好相反,实践中,一般采用欠赔偿。二一、填空题1、按绝缘材料,电缆可分为 纸绝缘 、橡胶绝缘 、塑料绝缘 三种类型。2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。3、电缆线路由导线、绝缘层、保护层等构成。4.、导线重要由铝( Z ) 、钢( G ) 、铜( T ) 等材料构成。5、线路电压超过 220KV 时为减小电晕损耗或线路电抗,采用扩径导线或分裂导线。6、为了减少三相参数的不平衡采用架空线路的换位。二、简答题1、⑴ 一般钢芯、铝线,标号为 LGJ,铝线和钢线部分截面积的比值为 5.3~6.0。 ⑵ 加强型钢芯铝线,标号为 LGJT, 铝线和钢线部分截面积的比值为 4.3~4.4。...
