2025年机电控制与可编程序控制器技术课程形成性考核

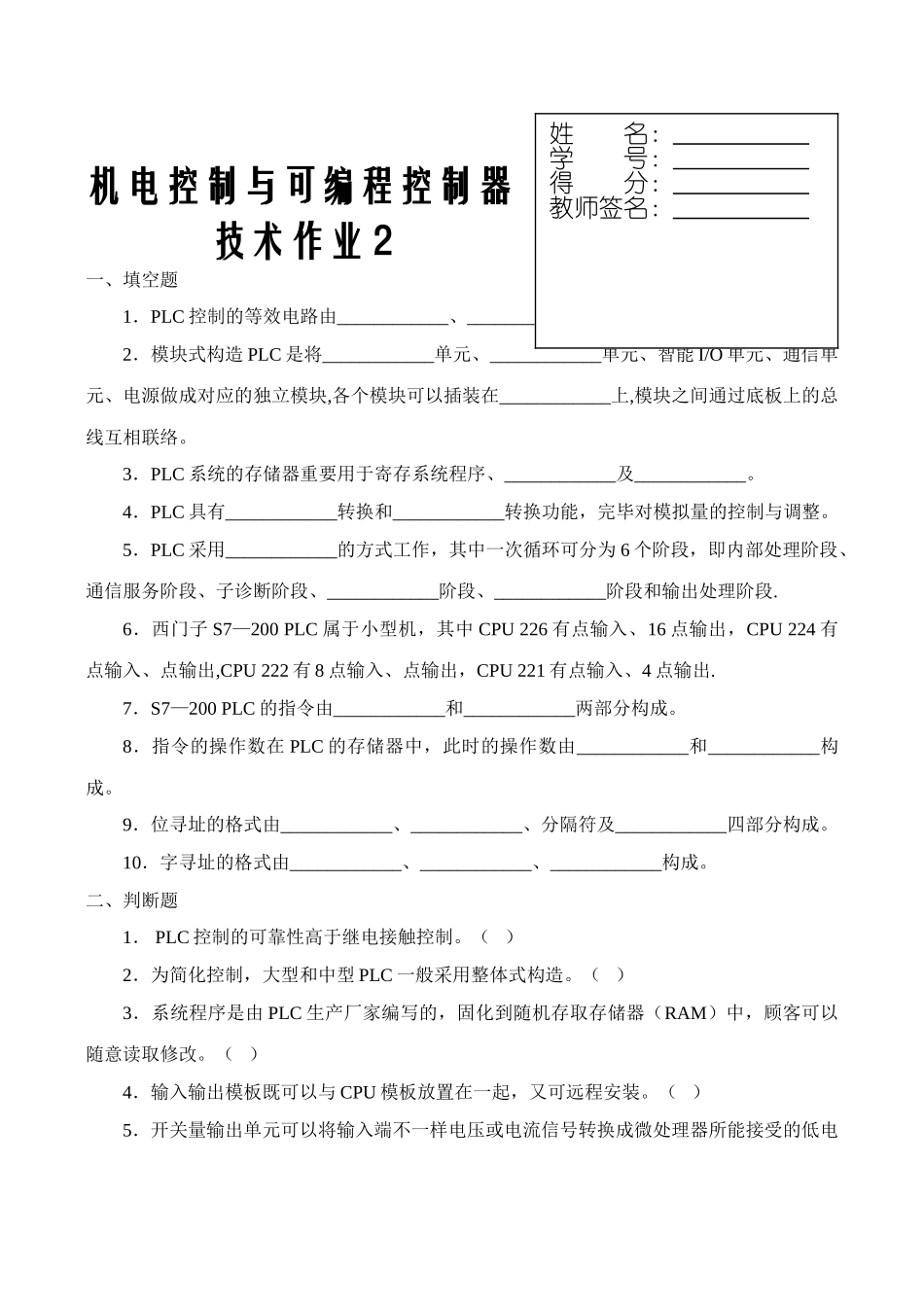

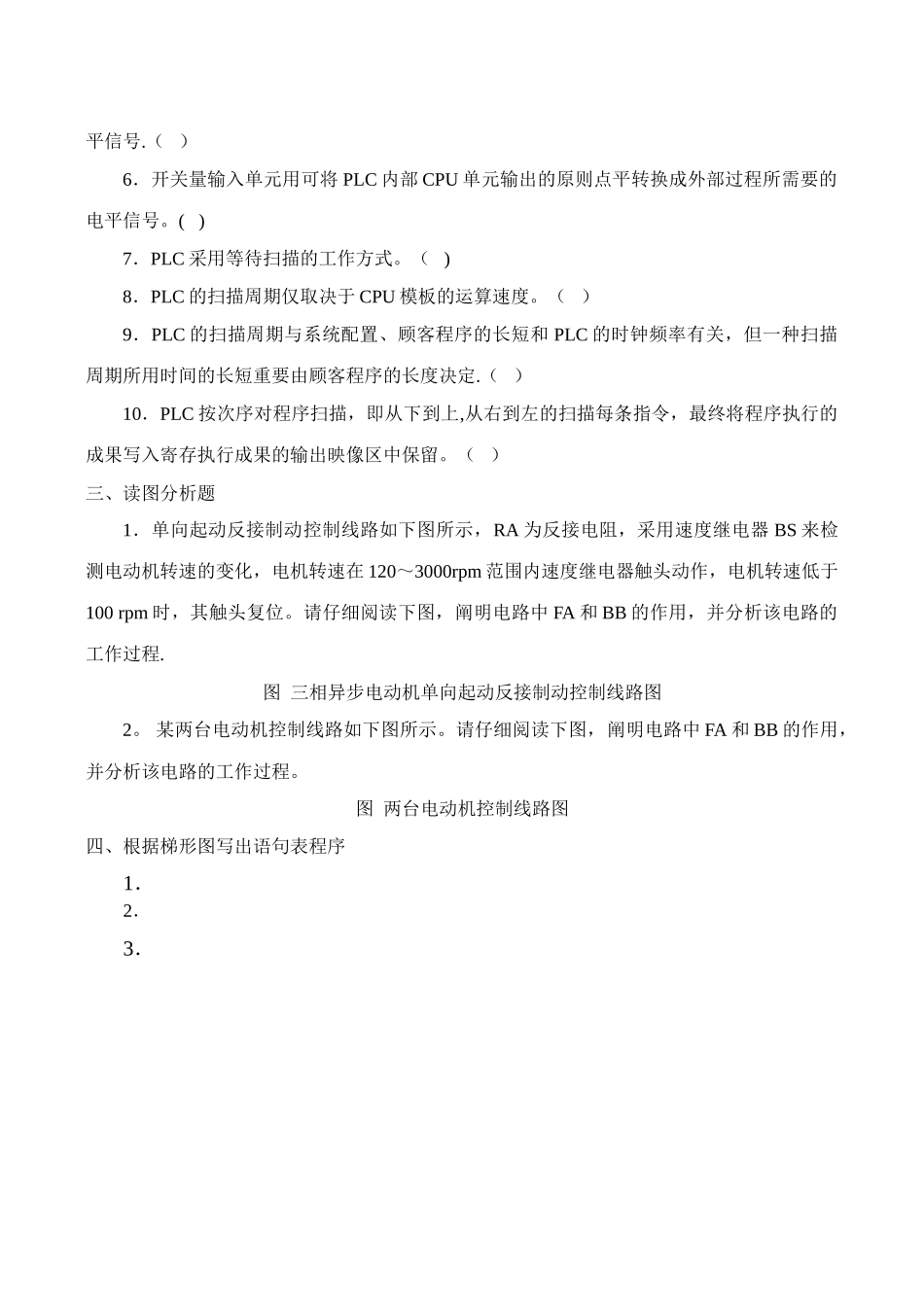

机电控制与可编程控制器技术作业 2一、填空题1．PLC 控制的等效电路由____________、____________和输出部分构成。2．模块式构造 PLC 是将____________单元、____________单元、智能 I/O 单元、通信单元、电源做成对应的独立模块,各个模块可以插装在____________上,模块之间通过底板上的总线互相联络。3．PLC 系统的存储器重要用于寄存系统程序、____________及____________。4．PLC 具有____________转换和____________转换功能，完毕对模拟量的控制与调整。5．PLC 采用____________的方式工作，其中一次循环可分为 6 个阶段，即内部处理阶段、通信服务阶段、子诊断阶段、____________阶段、____________阶段和输出处理阶段.6．西门子 S7—200 PLC 属于小型机，其中 CPU 226 有点输入、16 点输出，CPU 224 有点输入、点输出,CPU 222 有 8 点输入、点输出，CPU 221 有点输入、4 点输出.7．S7—200 PLC 的指令由____________和____________两部分构成。8．指令的操作数在 PLC 的存储器中，此时的操作数由____________和____________构成。9．位寻址的格式由____________、____________、分隔符及____________四部分构成。10．字寻址的格式由____________、____________、____________构成。二、判断题1． PLC 控制的可靠性高于继电接触控制。（ ）2．为简化控制，大型和中型 PLC 一般采用整体式构造。（ ）3．系统程序是由 PLC 生产厂家编写的，固化到随机存取存储器（RAM）中，顾客可以随意读取修改。（ ）4．输入输出模板既可以与 CPU 模板放置在一起，又可远程安装。（ ）5．开关量输出单元可以将输入端不一样电压或电流信号转换成微处理器所能接受的低电姓 名： 学 号： 得 分： 教师签名： 平信号.（ ）6．开关量输入单元用可将 PLC 内部 CPU 单元输出的原则点平转换成外部过程所需要的电平信号。( )7．PLC 采用等待扫描的工作方式。（ )8．PLC 的扫描周期仅取决于 CPU 模板的运算速度。（ ）9．PLC 的扫描周期与系统配置、顾客程序的长短和 PLC 的时钟频率有关，但一种扫描周期所用时间的长短重要由顾客程序的长度决定.（ ）10．PLC 按次序对程序扫描，即从下到上,从右到左的扫描每条指令，最终将程序执行的成果写入寄存执行成果的输出映像区中保留。（ ）三、读图分析题1．单向起动反接制动控制线路如下图所示，RA 为反接电阻，采用速度继电器 BS 来检测电动机转速...
