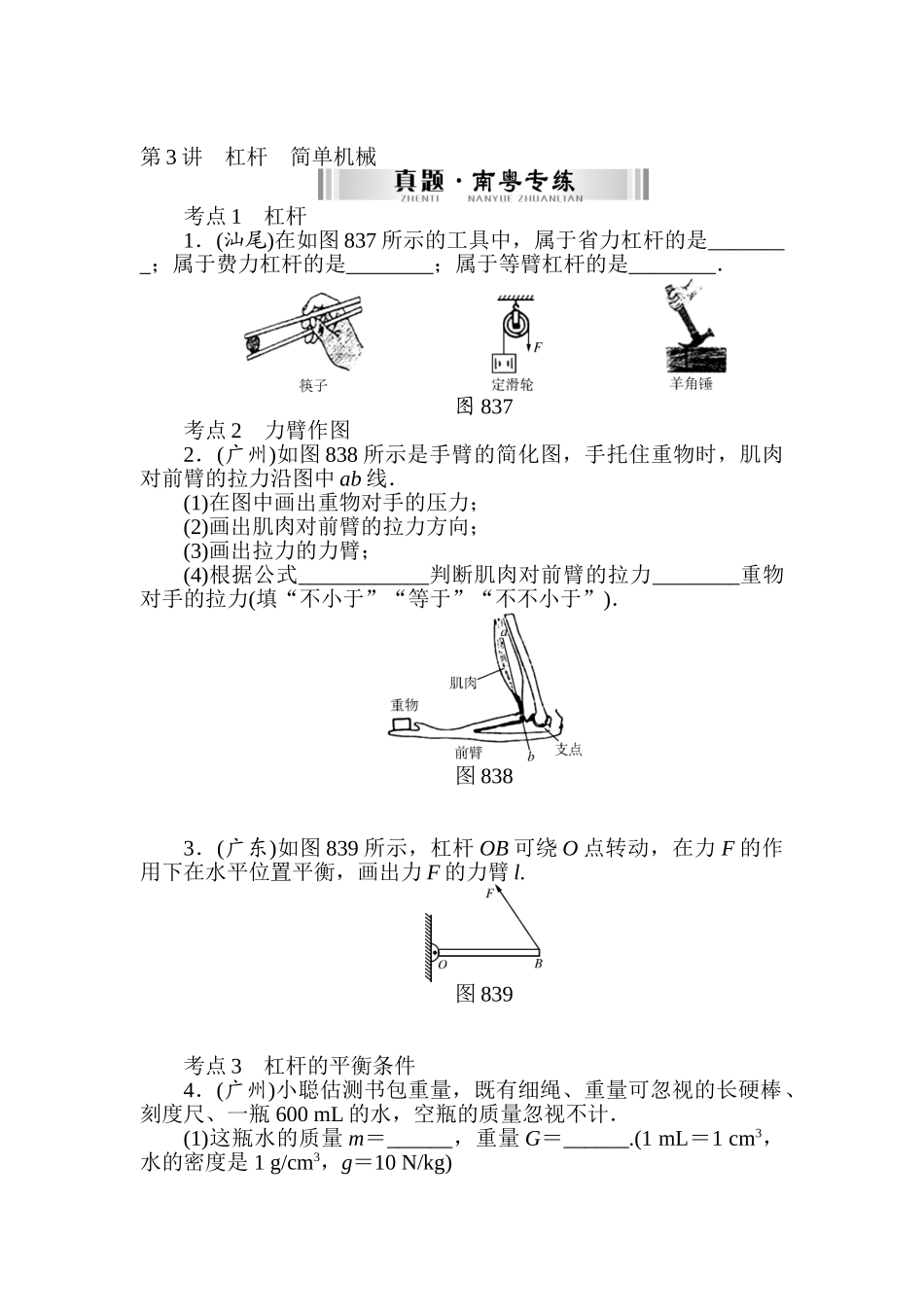

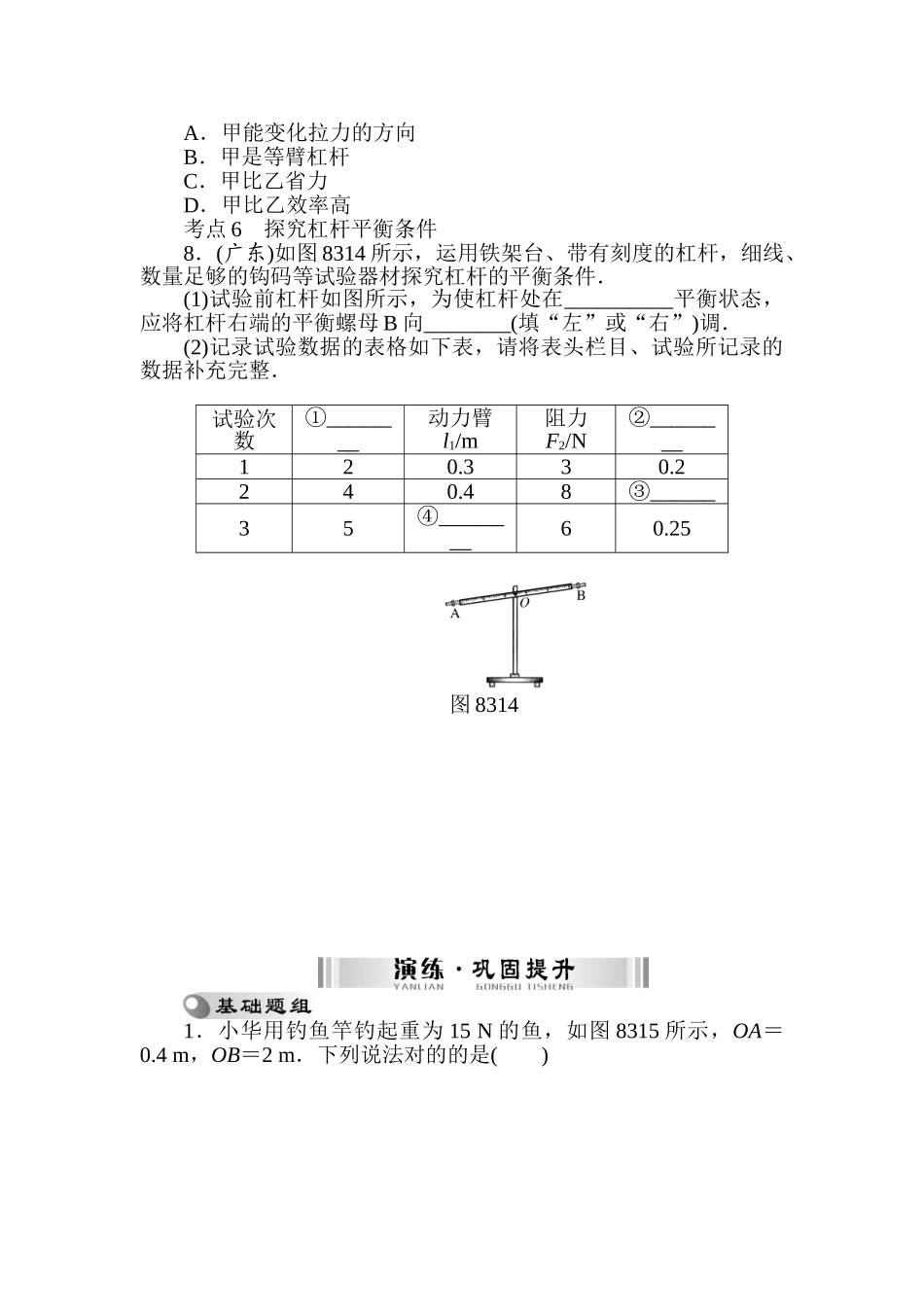

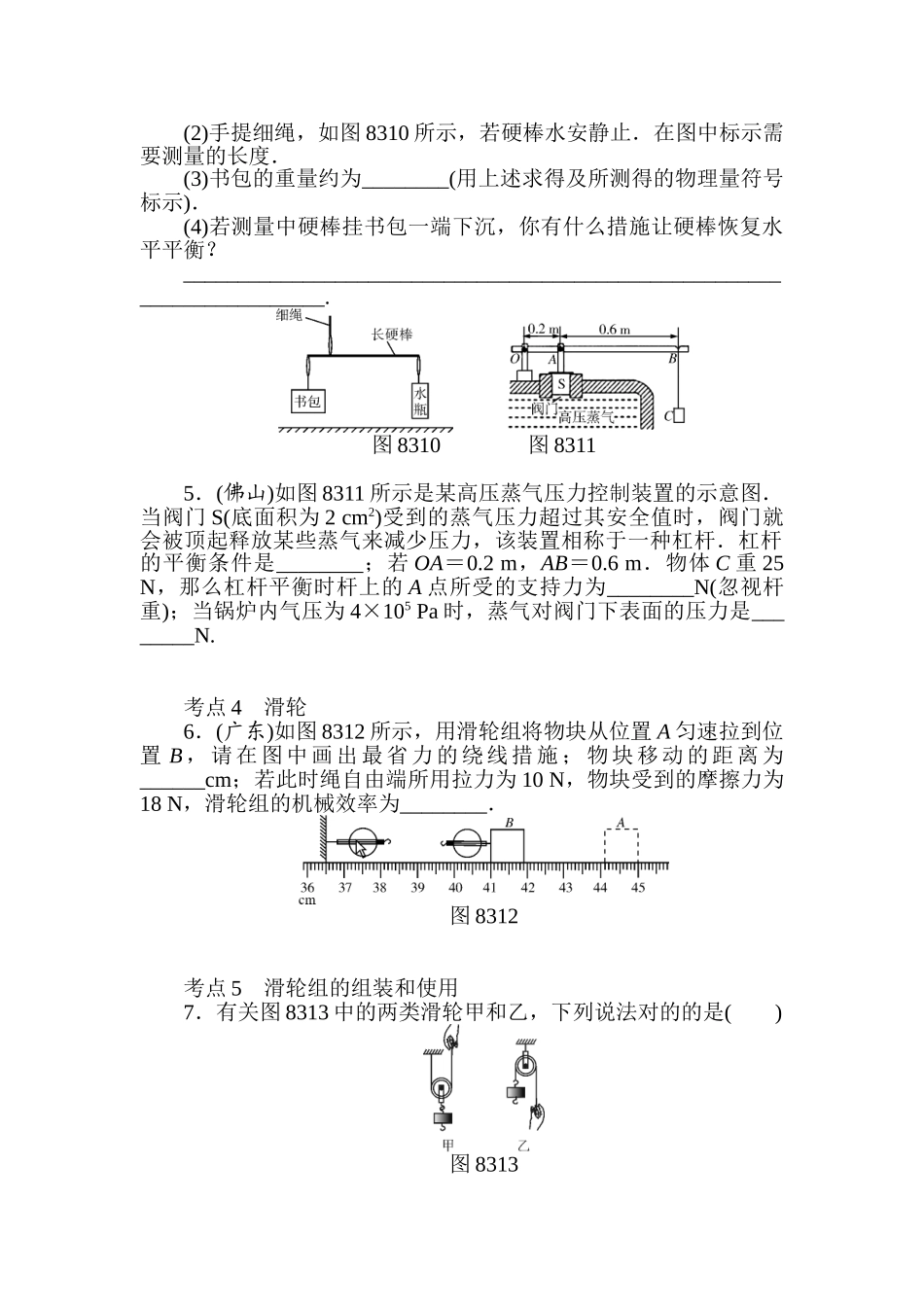

第 3 讲 杠杆 简单机械考点 1 杠杆1．(汕尾)在如图 837 所示的工具中，属于省力杠杆的是________；属于费力杠杆的是________；属于等臂杠杆的是________． 图 837考点 2 力臂作图2．(广州)如图 838 所示是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中 ab 线．(1)在图中画出重物对手的压力；(2)画出肌肉对前臂的拉力方向；(3)画出拉力的力臂；(4)根据公式____________判断肌肉对前臂的拉力________重物对手的拉力(填“不小于”“等于”“不不小于”)．图 8383．(广东)如图 839 所示，杠杆 OB 可绕 O 点转动，在力 F 的作用下在水平位置平衡，画出力 F 的力臂 l.图 839考点 3 杠杆的平衡条件4．(广州)小聪估测书包重量，既有细绳、重量可忽视的长硬棒、刻度尺、一瓶 600 mL 的水，空瓶的质量忽视不计．(1)这瓶水的质量 m＝______，重量 G＝______.(1 mL＝1 cm3，水的密度是 1 g/cm3，g＝10 N/kg)(2)手提细绳，如图 8310 所示，若硬棒水安静止．在图中标示需要测量的长度．(3)书包的重量约为________(用上述求得及所测得的物理量符号标示)．(4)若测量中硬棒挂书包一端下沉，你有什么措施让硬棒恢复水平平衡？________________________________________________________________________. 图 8310 图 83115．(佛山)如图 8311 所示是某高压蒸气压力控制装置的示意图．当阀门 S(底面积为 2 cm2)受到的蒸气压力超过其安全值时，阀门就会被顶起释放某些蒸气来减少压力，该装置相称于一种杠杆．杠杆的平衡条件是________；若 OA＝0.2 m，AB＝0.6 m．物体 C 重 25 N，那么杠杆平衡时杆上的 A 点所受的支持力为________N(忽视杆重)；当锅炉内气压为 4×105 Pa 时，蒸气对阀门下表面的压力是________N.考点 4 滑轮6．(广东)如图 8312 所示，用滑轮组将物块从位置 A 匀速拉到位置 B ， 请 在 图 中 画 出 最 省 力 的 绕 线 措 施 ； 物 块 移 动 的 距 离 为______cm；若此时绳自由端所用拉力为 10 N，物块受到的摩擦力为18 N，滑轮组的机械效率为________．图 8312考点 5 滑轮组的组装和使用7．有关图 8313 中的两类滑轮甲和乙，下列说法对的的是( )图 8313A．甲能变化拉力的方向 B．甲是等臂杠杆C．甲比乙省力 D．甲比乙效率高考点 6 探究杠杆平衡条件8．(广东)如图 8314 所示，运用铁架台、带有刻度的杠杆，细线、数量足够的钩码...
