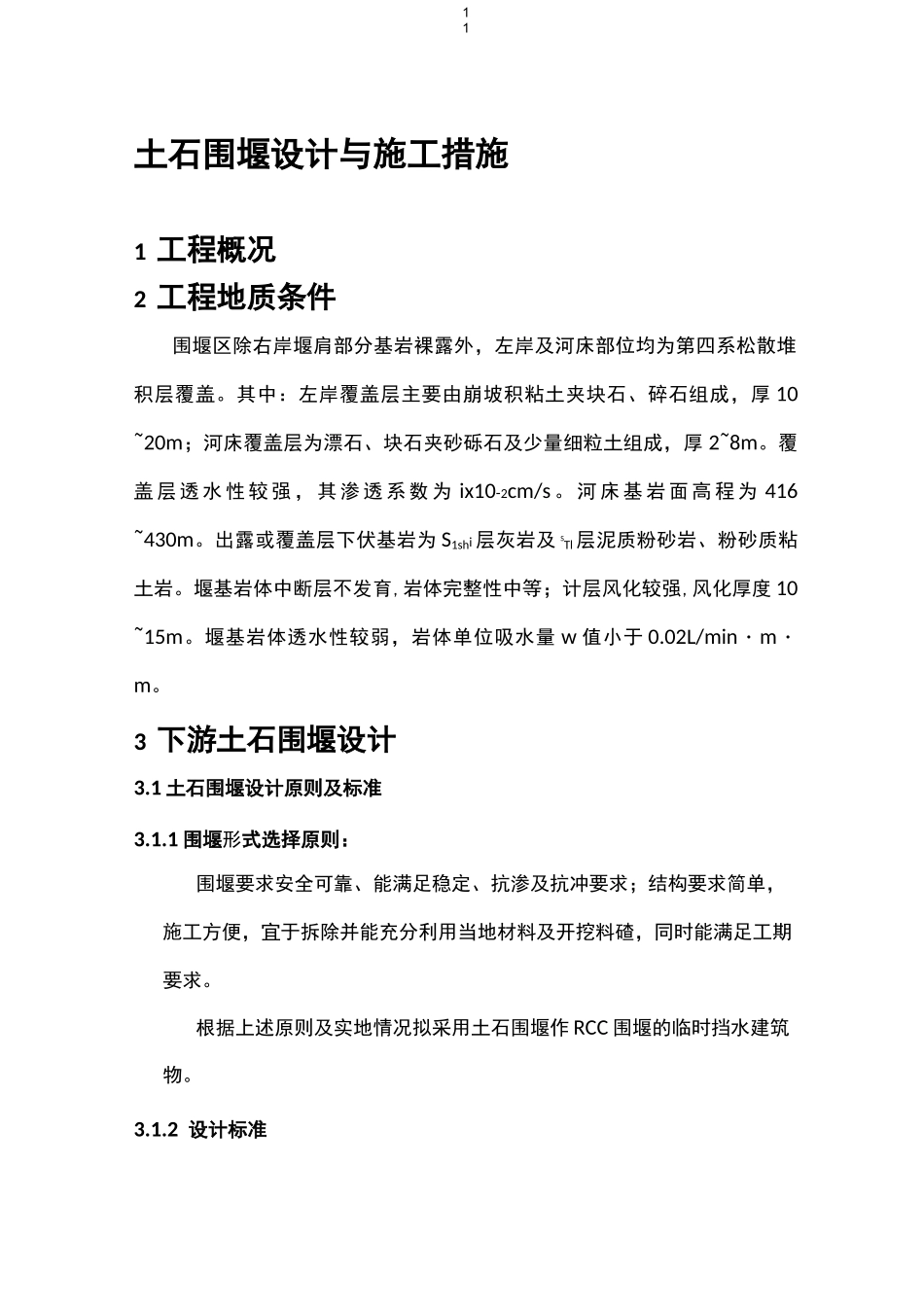

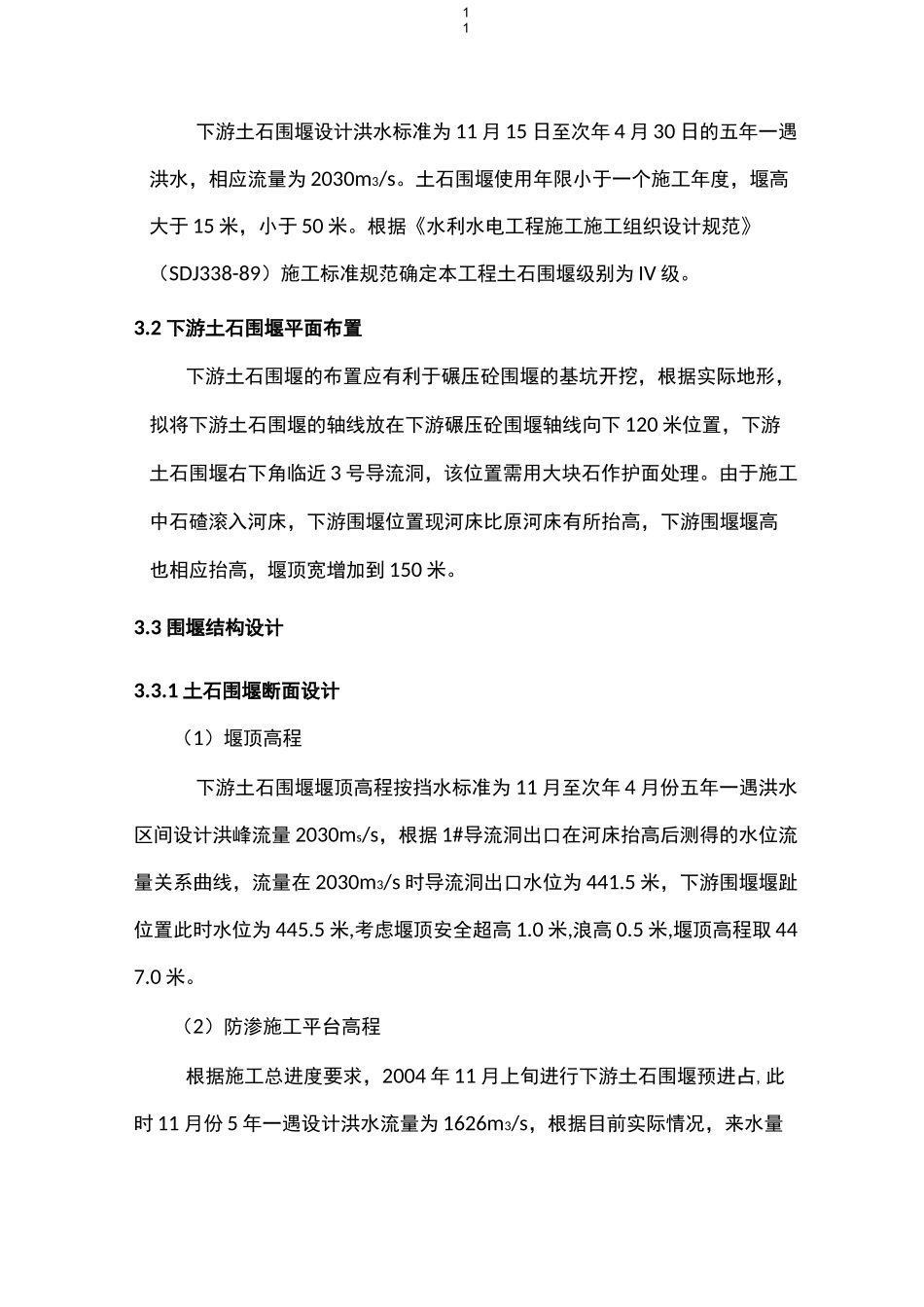

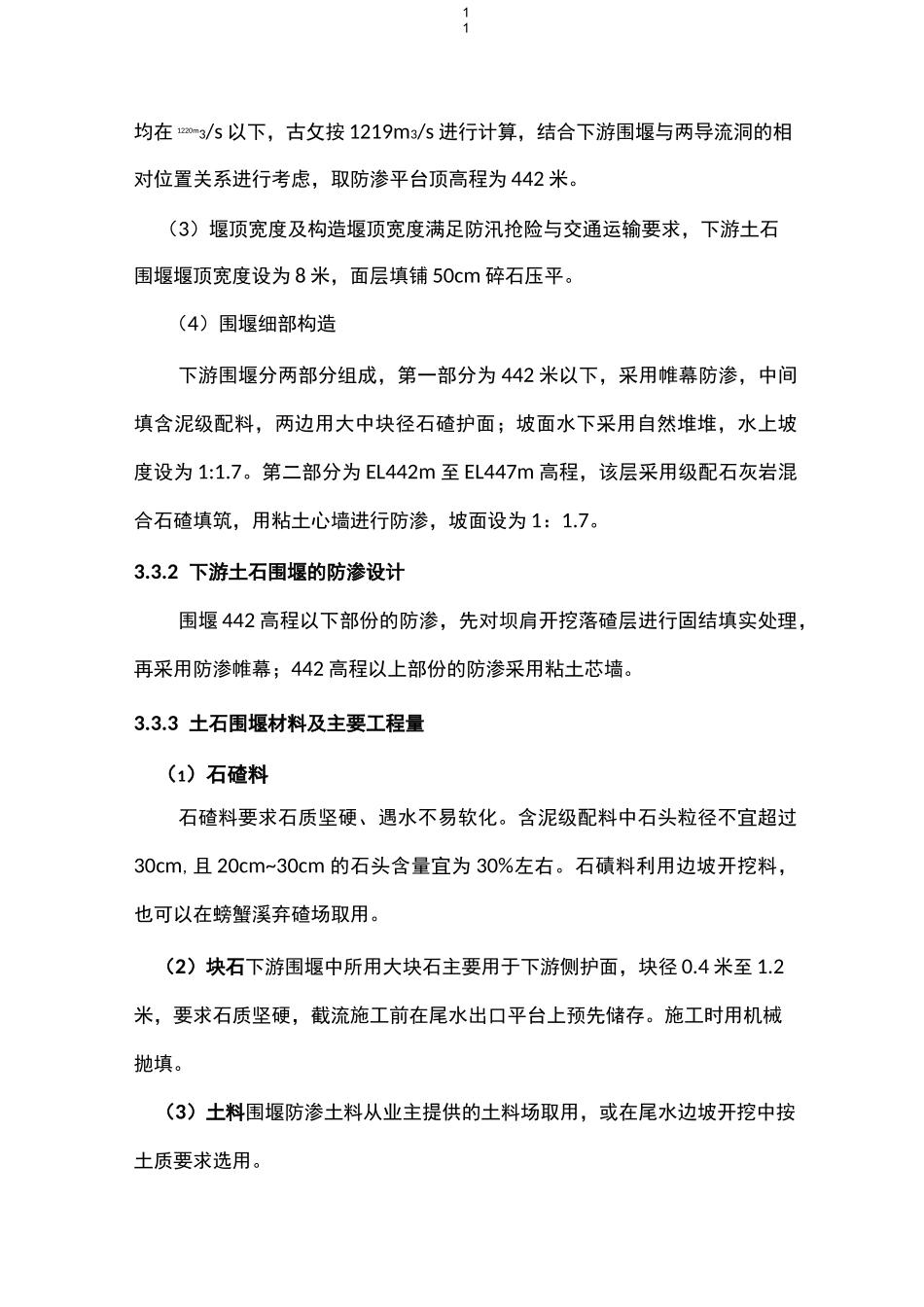

11土石围堰设计与施工措施1 工程概况2 工程地质条件围堰区除右岸堰肩部分基岩裸露外，左岸及河床部位均为第四系松散堆积层覆盖。其中：左岸覆盖层主要由崩坡积粘土夹块石、碎石组成，厚 10~20m；河床覆盖层为漂石、块石夹砂砾石及少量细粒土组成，厚 2~8m。覆盖 层 透 水 性 较 强 ， 其 渗 透 系 数 为 ix10-2cm/s 。 河 床 基 岩 面 高 程 为 416~430m。出露或覆盖层下伏基岩为 S1shi 层灰岩及 STl 层泥质粉砂岩、粉砂质粘土岩。堰基岩体中断层不发育,岩体完整性中等；计层风化较强,风化厚度 10~15m。堰基岩体透水性较弱，岩体单位吸水量 w 值小于 0.02L/min・m・m。3 下游土石围堰设计3.1 土石围堰设计原则及标准3.1.1 围堰形式选择原则：围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料及开挖料碴，同时能满足工期要求。根据上述原则及实地情况拟采用土石围堰作 RCC 围堰的临时挡水建筑物。3.1.2 设计标准11下游土石围堰设计洪水标准为 11 月 15 日至次年 4 月 30 日的五年一遇洪水，相应流量为 2030m3/s。土石围堰使用年限小于一个施工年度，堰高大于 15 米，小于 50 米。根据《水利水电工程施工施工组织设计规范》（SDJ338-89）施工标准规范确定本工程土石围堰级别为 IV 级。3.2 下游土石围堰平面布置下游土石围堰的布置应有利于碾压砼围堰的基坑开挖，根据实际地形，拟将下游土石围堰的轴线放在下游碾压砼围堰轴线向下 120 米位置，下游土石围堰右下角临近 3 号导流洞，该位置需用大块石作护面处理。由于施工中石碴滚入河床，下游围堰位置现河床比原河床有所抬高，下游围堰堰高也相应抬高，堰顶宽增加到 150 米。3.3 围堰结构设计3.3.1 土石围堰断面设计（1）堰顶高程下游土石围堰堰顶高程按挡水标准为 11 月至次年 4 月份五年一遇洪水区间设计洪峰流量 2030ms/s，根据 1#导流洞出口在河床抬高后测得的水位流量关系曲线，流量在 2030m3/s 时导流洞出口水位为 441.5 米，下游围堰堰趾位置此时水位为 445.5 米,考虑堰顶安全超高 1.0 米,浪高 0.5 米,堰顶高程取 447.0 米。（2）防渗施工平台高程根据施工总进度要求，2004 年 11 月上旬进行下游土石围堰预进占,此时 11 月份 5 年一遇设计洪水流量为 1626m3/s，根据目前实际情况，来水量11均在 1220m3/s 以下，古攵按 1219m3/s 进行计...
