用电信息采集专变采集终端安装规范

用电信息采集专变采集终端安装规范_第1页
1/12
用电信息采集专变采集终端安装规范_第2页
2/12
用电信息采集专变采集终端安装规范_第3页
3/12

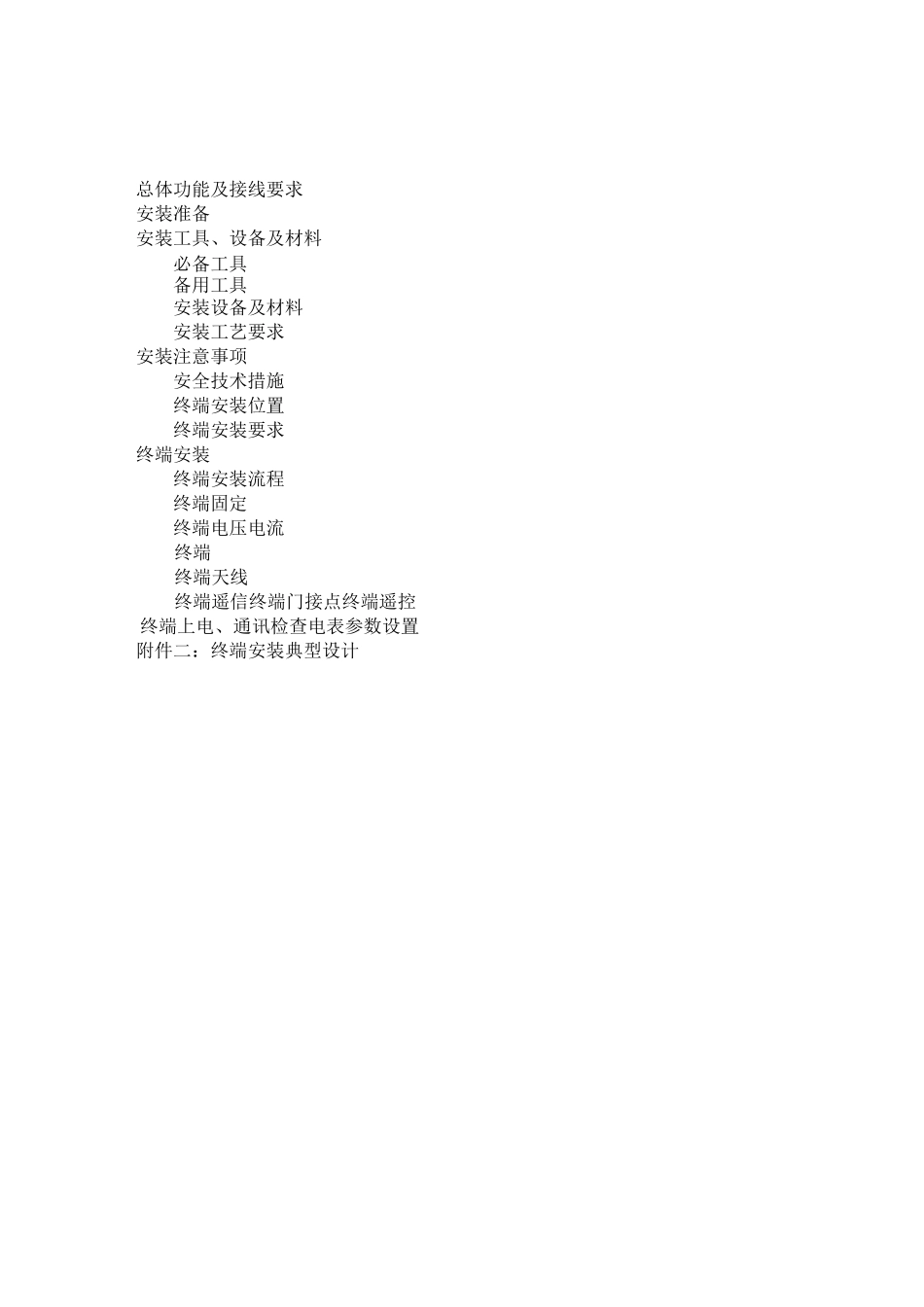

为进一步规范专变采集终端(以下简称终端)的安装施工、运行调试,统一施工标准,保证工程质量,满足用电信息采集的应用,为营销业务应用系统提供有效的数据与技术支撑,根据国家电网公司号《关于印发〈电力用户用电信息采集系统功能规范〉》,以及国家、电力行业、宁夏电力公司的有关规范和标准,特制定本安装规范。宁夏电力公司所有终端安装施工在执行国家、行业的相关规程、规范的基础上,同时应遵守本规范。本规范由宁夏电力公司营销部提出并负责解释;本规范主要起草人:郭斌、王翰林、王涛、龙生平、王静波、田永宁、郭凯、史景祥、潘彬彬、杜玮、李靖波、康健、陈涛、陈腾飞、高兴、金宁、郭凯、张军、白小强、张海平。本办法主要审核人:马林国、葛社伦总体功能及接线要求安装准备安装工具、设备及材料必备工具备用工具安装设备及材料安装工艺要求安装注意事项安全技术措施终端安装位置终端安装要求终端安装终端安装流程终端固定终端电压电流终端终端天线终端遥信终端门接点终端遥控终端上电、通讯检查电表参数设置附件二:终端安装典型设计总体功能及接线要求()计量数据抄读:通过串口采集现场各个多功能电能计量表实现。()负荷控制:通过接入现场具备自动控制条件的主要生产负荷开关或总控开关的控制节点实现。()开关状态信号采集:通过接入现场受控制的开关状态输出节点实现。()计量门开关信号采集:通过接入无源信号回路计量门行程开关实现。()交流采样功能:通过接入测量回路的三相电压与电流实现。()远方通信功能:通过无线网络方式实现,现场网络信号不够强的情况下,应考虑外引天线。()终端与相关设备的连接参见附件二:终端安装典型设计。安装准备()对现场环境进行勘查之后,建立用户档案,做好用户一次主接线图及二次原理图分析。()与有关部门或用户商定落实具体安装工作所需的停电时间,确定开工时间。()注意安全措施,做好施工“三措”(技术措施、安全措施、组织措施),并得到各区县供电局安全员的签字确认。()确定终端、天线安装位置;确定控制线、信号线、电源线等具体走线。()准备现场所需装置及附件、各种材料、工具等。()安排好人员和车辆。()工作负责人进行施工安全技术交底。()对补装或改造终端用户,应按照相关规定提前做好停电通知。安装工具、设备及材料必备工具()斜口钳、尖嘴钳。()绝缘安全工具。()大号螺丝刀(十字、一字各一)。()小号螺丝刀(十字、一字各一)。()...
