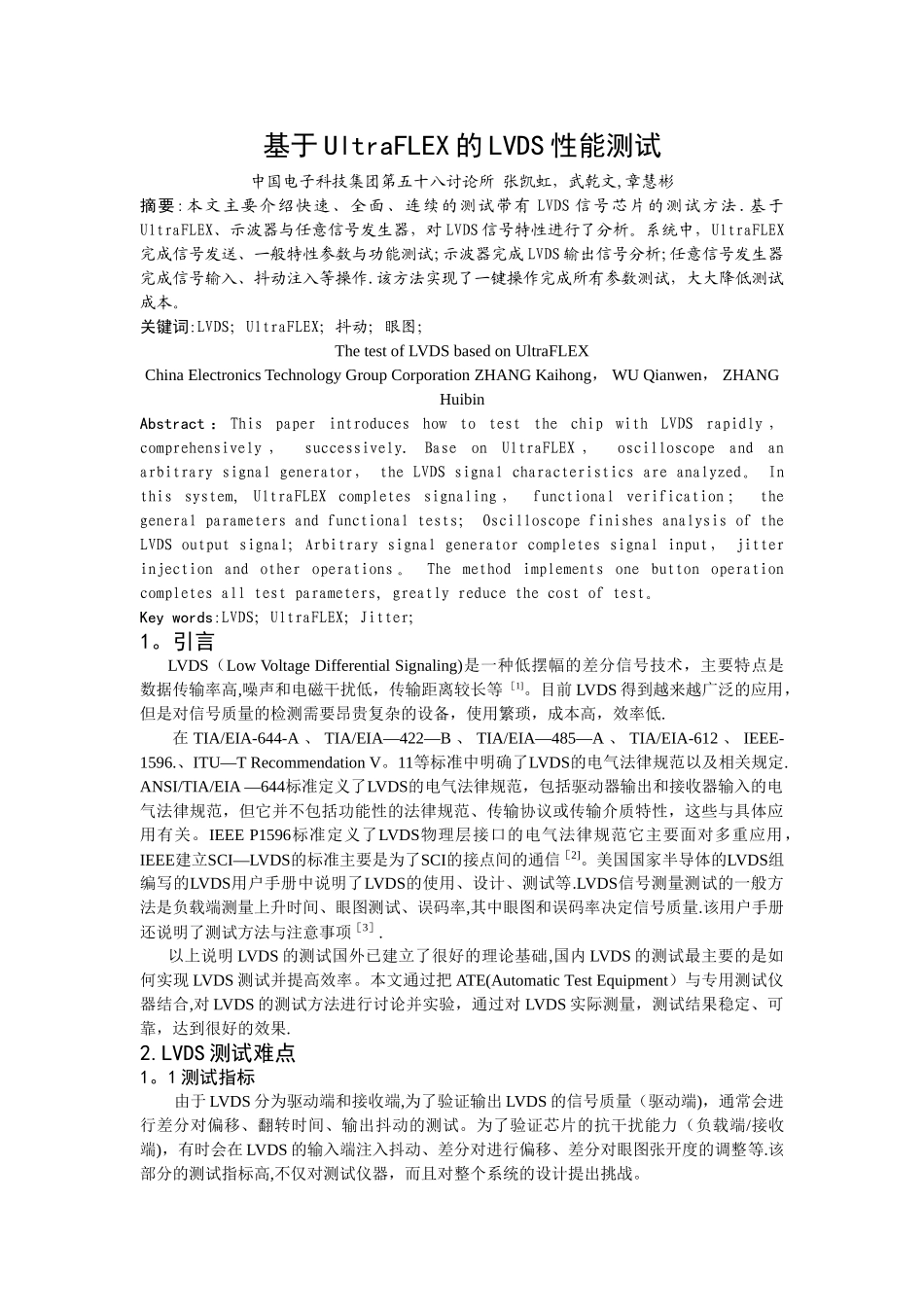

基于UltraFLEX的LVDS性能测试_第1页
1/4

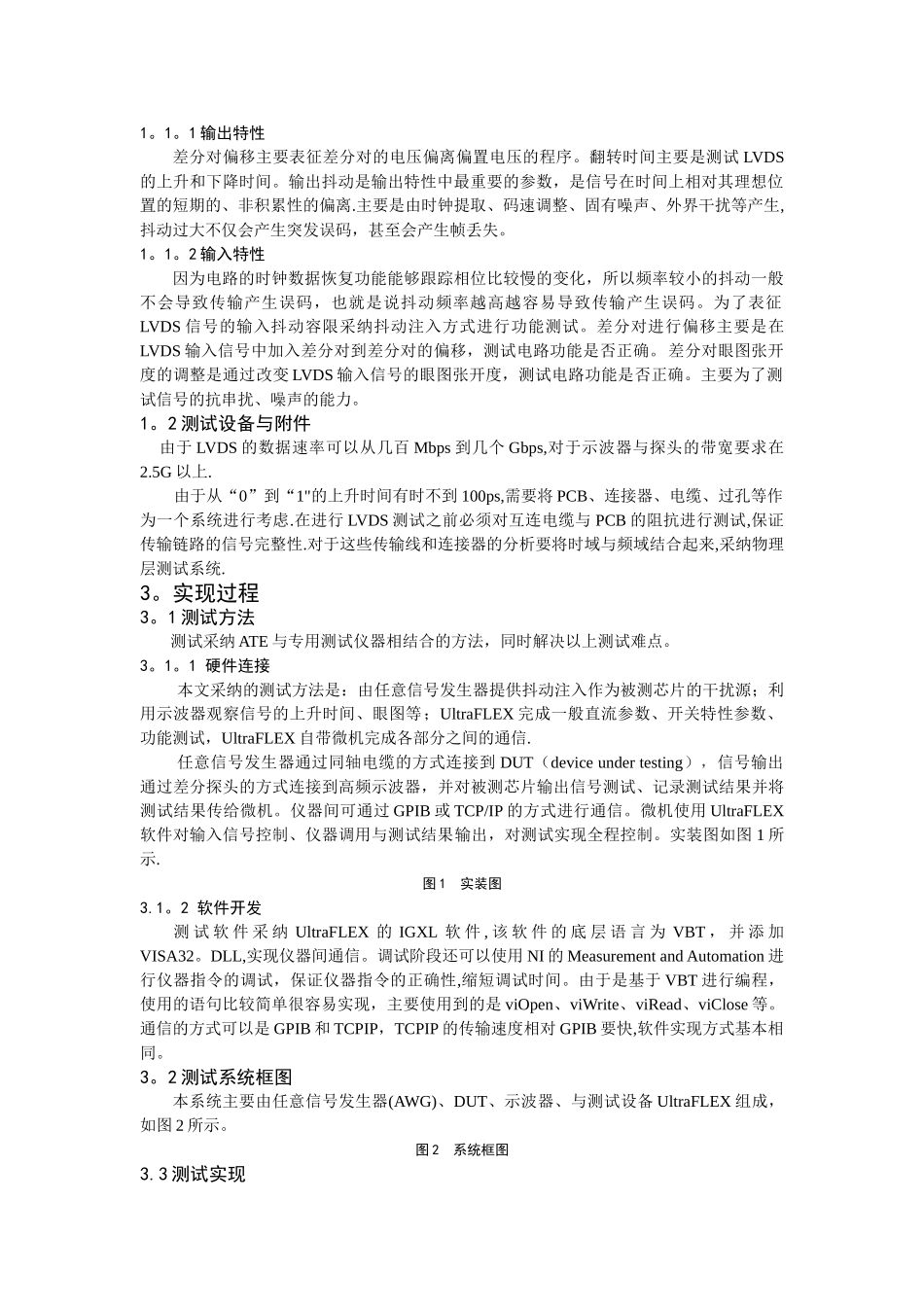

基于UltraFLEX的LVDS性能测试_第2页
2/4

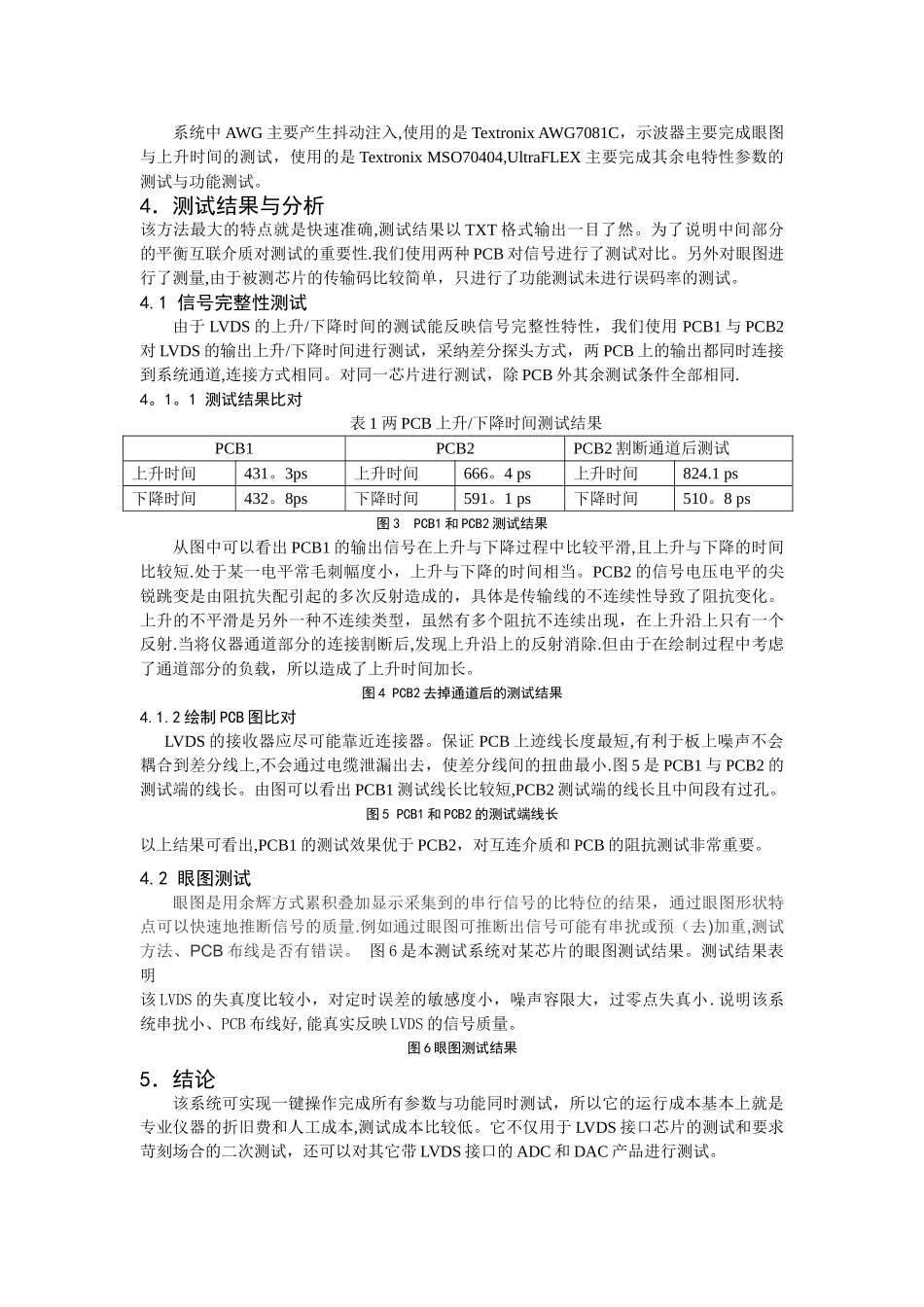

基于UltraFLEX的LVDS性能测试_第3页
3/4
基于 UltraFLEX 的 LVDS 性能测试中国电子科技集团第五十八讨论所 张凯虹,武乾文,章慧彬摘要:本文主要介绍快速、全面、连续的测试带有 LVDS 信号芯片的测试方法 .基于UltraFLEX、示波器与任意信号发生器,对 LVDS 信号特性进行了分析。系统中,UltraFLEX完成信号发送、一般特性参数与功能测试;示波器完成 LVDS 输出信号分析;任意信号发生器完成信号输入、抖动注入等操作.该方法实现了一键操作完成所有参数测试,大大降低测试成本。关键词:LVDS;UltraFLEX;抖动;眼图;The test of LVDS based on UltraFLEXChina Electronics Technology Group Corporation ZHANG Kaihong, WU Qianwen, ZHANG HuibinAbstract : This paper introduces how to test the chip with LVDS rapidly , comprehensively , successively. Base on UltraFLEX , oscilloscope and an arbitrary signal generator, the LVDS signal characteristics are analyzed。 In this system, UltraFLEX completes signaling , functional verification ; the general parameters and functional tests; Oscilloscope finishes analysis of the LVDS output signal; Arbitrary signal generator completes signal input, jitter injection and other operations 。 The method implements one button operation completes all test parameters, greatly reduce the cost of test。Key words:LVDS;UltraFLEX;Jitter;1。引言LVDS(Low Voltage Differential Signaling)是一种低摆幅的差分信号技术,主要特点是数据传输率高,噪声和电磁干扰低,传输距离较长等 [1]。目前 LVDS 得到越来越广泛的应用,但是对信号质量的检测需要昂贵复杂的设备,使用繁琐,成本高,效率低.在 TIA/EIA-644-A 、 TIA/EIA—422—B 、 TIA/EIA—485—A 、 TIA/EIA-612 、 IEEE-1596.、ITU—T Recommendation V。11等标准中明确了LVDS的电气法律规范以及相关规定.ANSI/TIA/EIA —644标准定义了LVDS的电气法律规范,包括驱动器输出和接收器输入的电气法律规范,但它并不包括功能性的法律规范、传输协议或传输介质特性,这些与具体应用有关。IEEE P1596标准定义了LVDS物理层接口的电气法律规范它主要面对多重应用,IEEE建立SCI—LVDS的标准主要是为了SCI的接...
