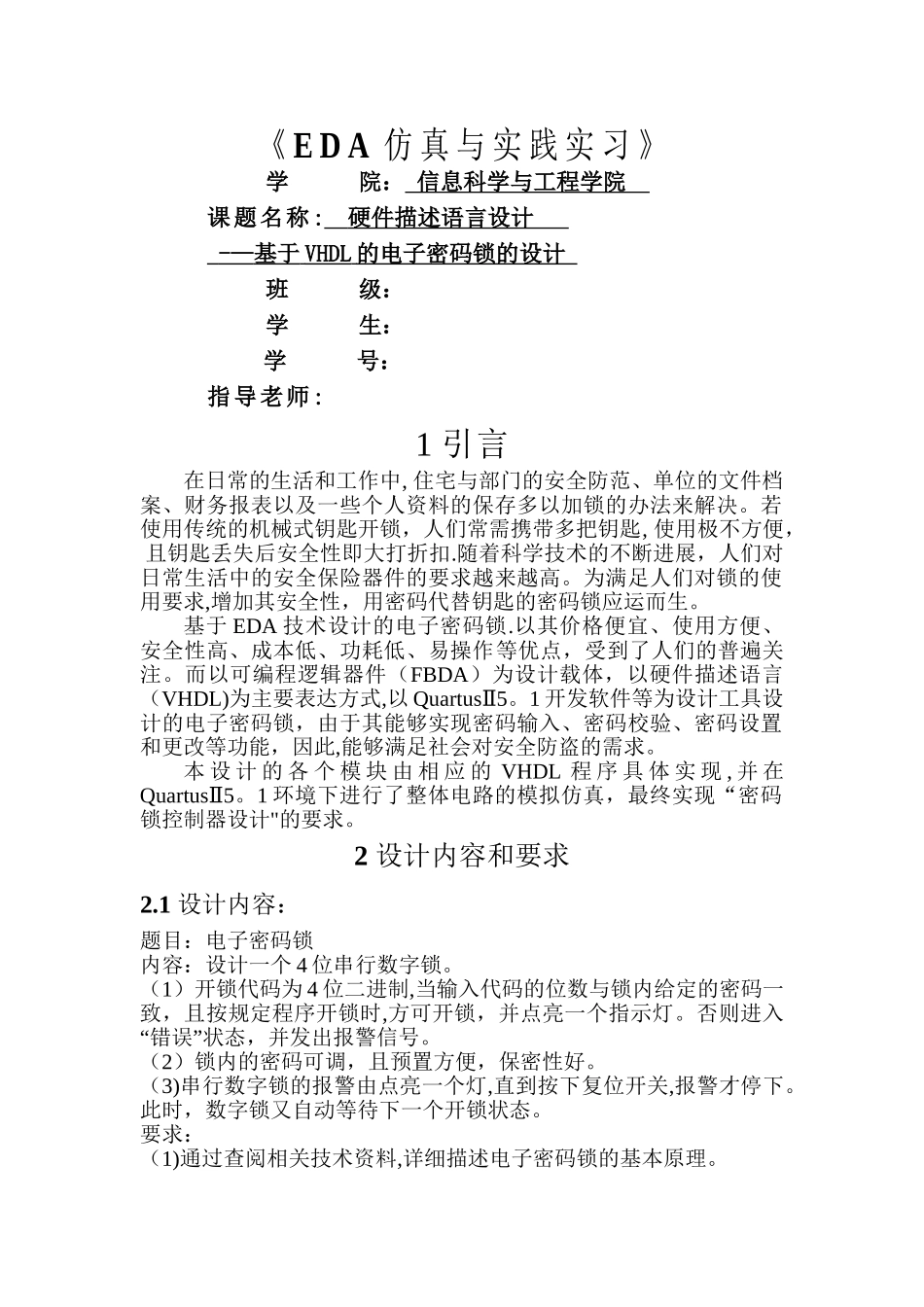

《 E D A 仿 真 与 实 践 实 习 》 学 院： 信息科学与工程学院 课题名称: 硬件描述语言设计 -— 基于 VHDL 的电子密码锁的设计 班 级： 学 生：学 号：指导老师:1 引言在日常的生活和工作中, 住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。若使用传统的机械式钥匙开锁，人们常需携带多把钥匙, 使用极不方便， 且钥匙丢失后安全性即大打折扣.随着科学技术的不断进展，人们对日常生活中的安全保险器件的要求越来越高。为满足人们对锁的使用要求,增加其安全性，用密码代替钥匙的密码锁应运而生。基于 EDA 技术设计的电子密码锁.以其价格便宜、使用方便、安全性高、成本低、功耗低、易操作等优点，受到了人们的普遍关注。而以可编程逻辑器件（FBDA）为设计载体，以硬件描述语言（VHDL)为主要表达方式,以 Quartus 5Ⅱ 。1 开发软件等为设计工具设计的电子密码锁，由于其能够实现密码输入、密码校验、密码设置和更改等功能，因此,能够满足社会对安全防盗的需求。本 设 计 的 各 个 模 块 由 相 应 的 VHDL 程 序 具 体 实 现 , 并 在Quartus 5Ⅱ 。1 环境下进行了整体电路的模拟仿真，最终实现“密码锁控制器设计"的要求。2 设计内容和要求2.1 设计内容：题目：电子密码锁内容：设计一个 4 位串行数字锁。（1）开锁代码为 4 位二进制,当输入代码的位数与锁内给定的密码一致，且按规定程序开锁时,方可开锁，并点亮一个指示灯。否则进入“”错误 状态，并发出报警信号。（2）锁内的密码可调，且预置方便，保密性好。（3)串行数字锁的报警由点亮一个灯,直到按下复位开关,报警才停下。此时，数字锁又自动等待下一个开锁状态。要求：（1)通过查阅相关技术资料,详细描述电子密码锁的基本原理。（2）编写电子密码锁的 Verilog HDL 或 VHDL 程序，并仿真编译下载验证。（3）给出完整的系统顶层模块图与波形仿真图.3 设计分案密码锁控制器是硬件与软件的结合。根据设计要求，决定以 FBDA芯片和 VHDL 语言设计此电子密码锁。用一片 FBDA 芯片实现,从而大大简化了系统结构，降低了成本,提高了系统的保密性和可靠性。这种设计不仅简化了系统结构，降低了成本，更提高了系统的可靠性和保密性.另外，采纳可编程逻辑器件开发的数字系统，方便地升级和改进。3.1 系统总框图本系统的硬件部分主要由密码锁控制电路、密码锁显示电路、LED显...
