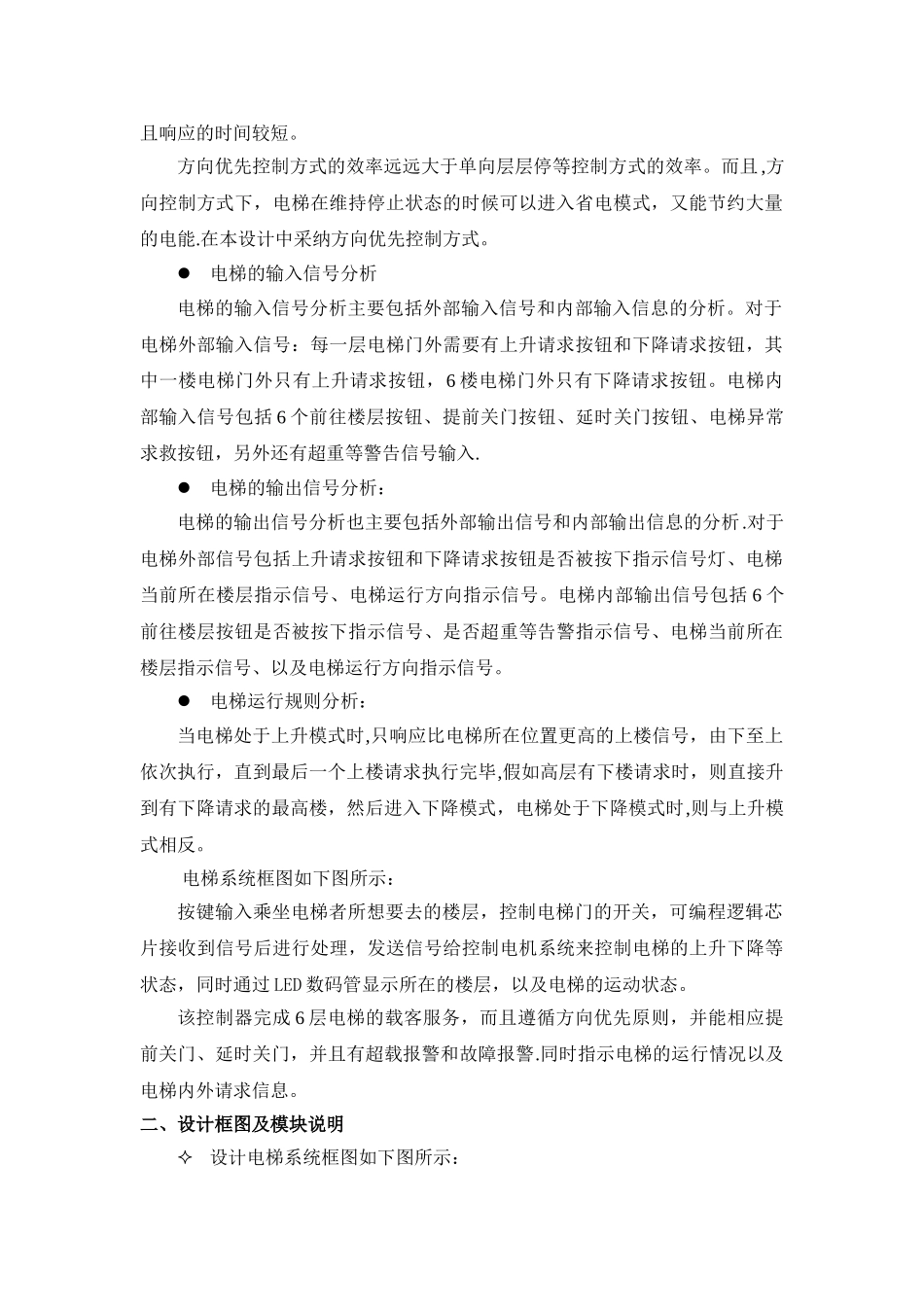

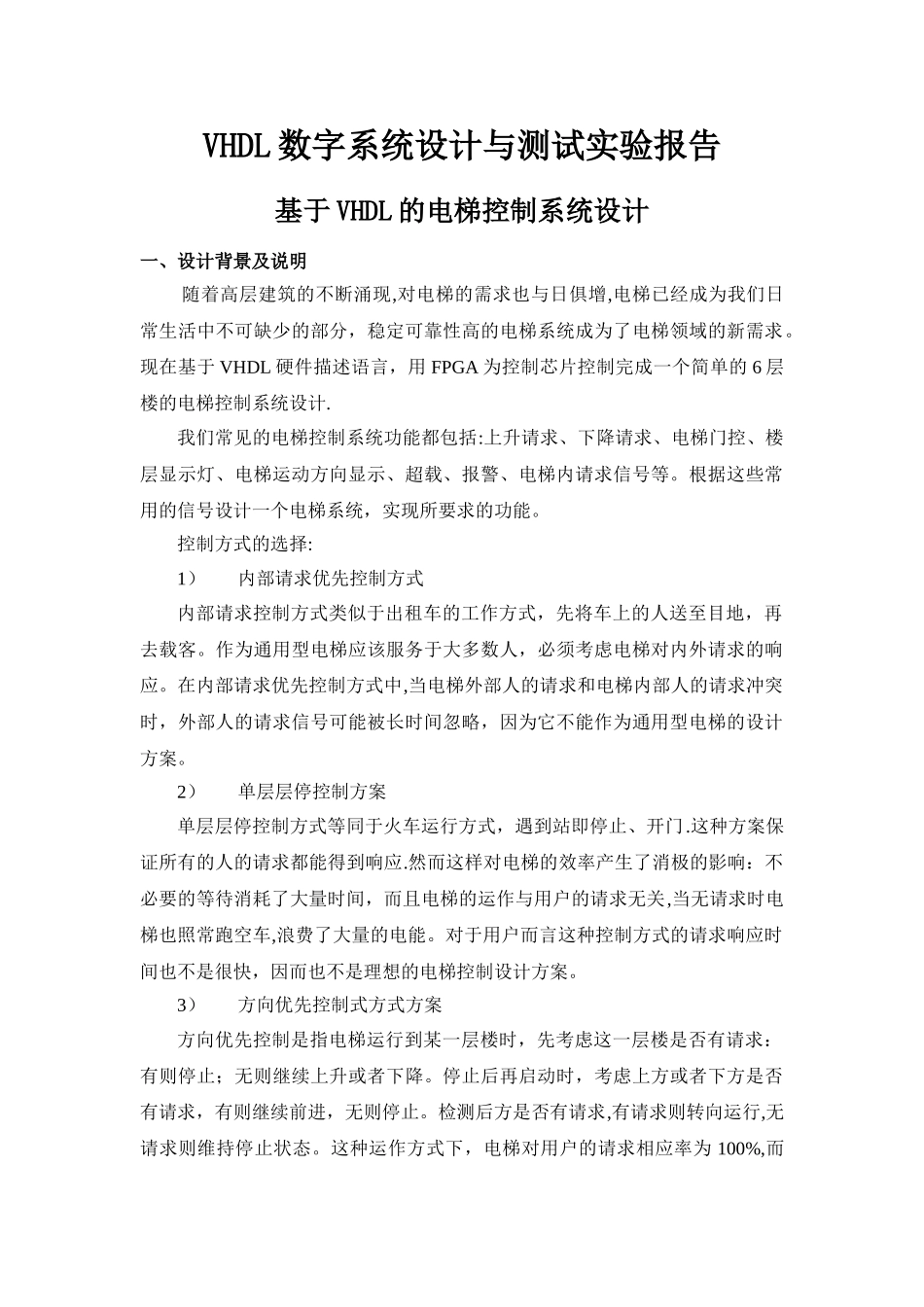

VHDL 数字系统设计与测试实验报告基于 VHDL 的电梯控制系统设计一、设计背景及说明随着高层建筑的不断涌现,对电梯的需求也与日俱增,电梯已经成为我们日常生活中不可缺少的部分,稳定可靠性高的电梯系统成为了电梯领域的新需求。现在基于 VHDL 硬件描述语言,用 FPGA 为控制芯片控制完成一个简单的 6 层楼的电梯控制系统设计.我们常见的电梯控制系统功能都包括:上升请求、下降请求、电梯门控、楼层显示灯、电梯运动方向显示、超载、报警、电梯内请求信号等。根据这些常用的信号设计一个电梯系统,实现所要求的功能。控制方式的选择:1)内部请求优先控制方式内部请求控制方式类似于出租车的工作方式,先将车上的人送至目地,再去载客。作为通用型电梯应该服务于大多数人,必须考虑电梯对内外请求的响应。在内部请求优先控制方式中,当电梯外部人的请求和电梯内部人的请求冲突时,外部人的请求信号可能被长时间忽略,因为它不能作为通用型电梯的设计方案。2)单层层停控制方案单层层停控制方式等同于火车运行方式,遇到站即停止、开门.这种方案保证所有的人的请求都能得到响应.然而这样对电梯的效率产生了消极的影响:不必要的等待消耗了大量时间,而且电梯的运作与用户的请求无关,当无请求时电梯也照常跑空车,浪费了大量的电能。对于用户而言这种控制方式的请求响应时间也不是很快,因而也不是理想的电梯控制设计方案。3)方向优先控制式方式方案方向优先控制是指电梯运行到某一层楼时,先考虑这一层楼是否有请求:有则停止;无则继续上升或者下降。停止后再启动时,考虑上方或者下方是否有请求,有则继续前进,无则停止。检测后方是否有请求,有请求则转向运行,无请求则维持停止状态。这种运作方式下,电梯对用户的请求相应率为 100%,而且响应的时间较短。方向优先控制方式的效率远远大于单向层层停等控制方式的效率。而且,方向控制方式下,电梯在维持停止状态的时候可以进入省电模式,又能节约大量的电能.在本设计中采纳方向优先控制方式。电梯的输入信号分析电梯的输入信号分析主要包括外部输入信号和内部输入信息的分析。对于电梯外部输入信号:每一层电梯门外需要有上升请求按钮和下降请求按钮,其中一楼电梯门外只有上升请求按钮,6 楼电梯门外只有下降请求按钮。电梯内部输入信号包括 6 个前往楼层按钮、提前关门按钮、延时关门按钮、电梯异常求救按钮,另外还有超重等警告信号输入.电梯的输出信号分析:电梯的输出信号分析也...
