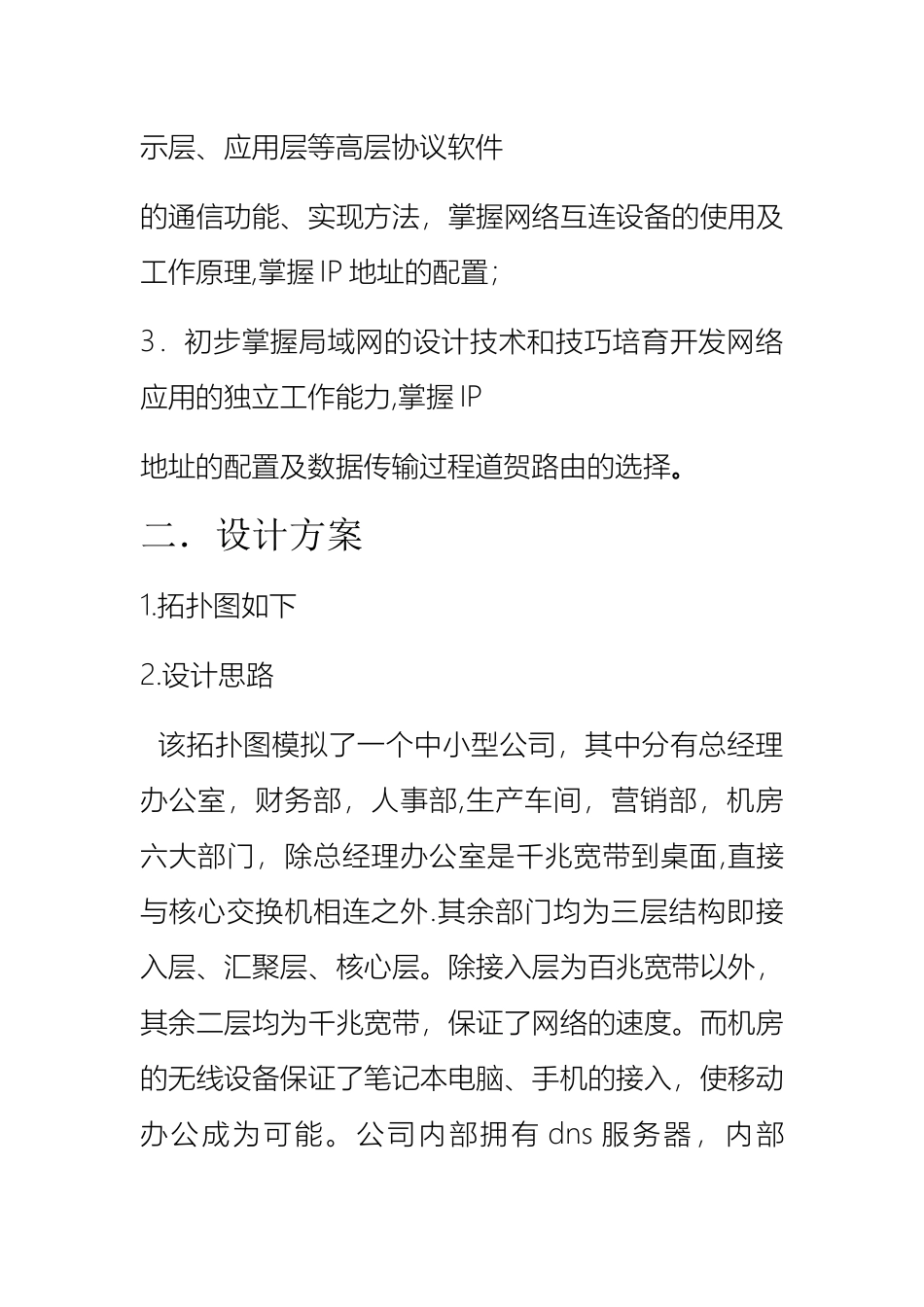

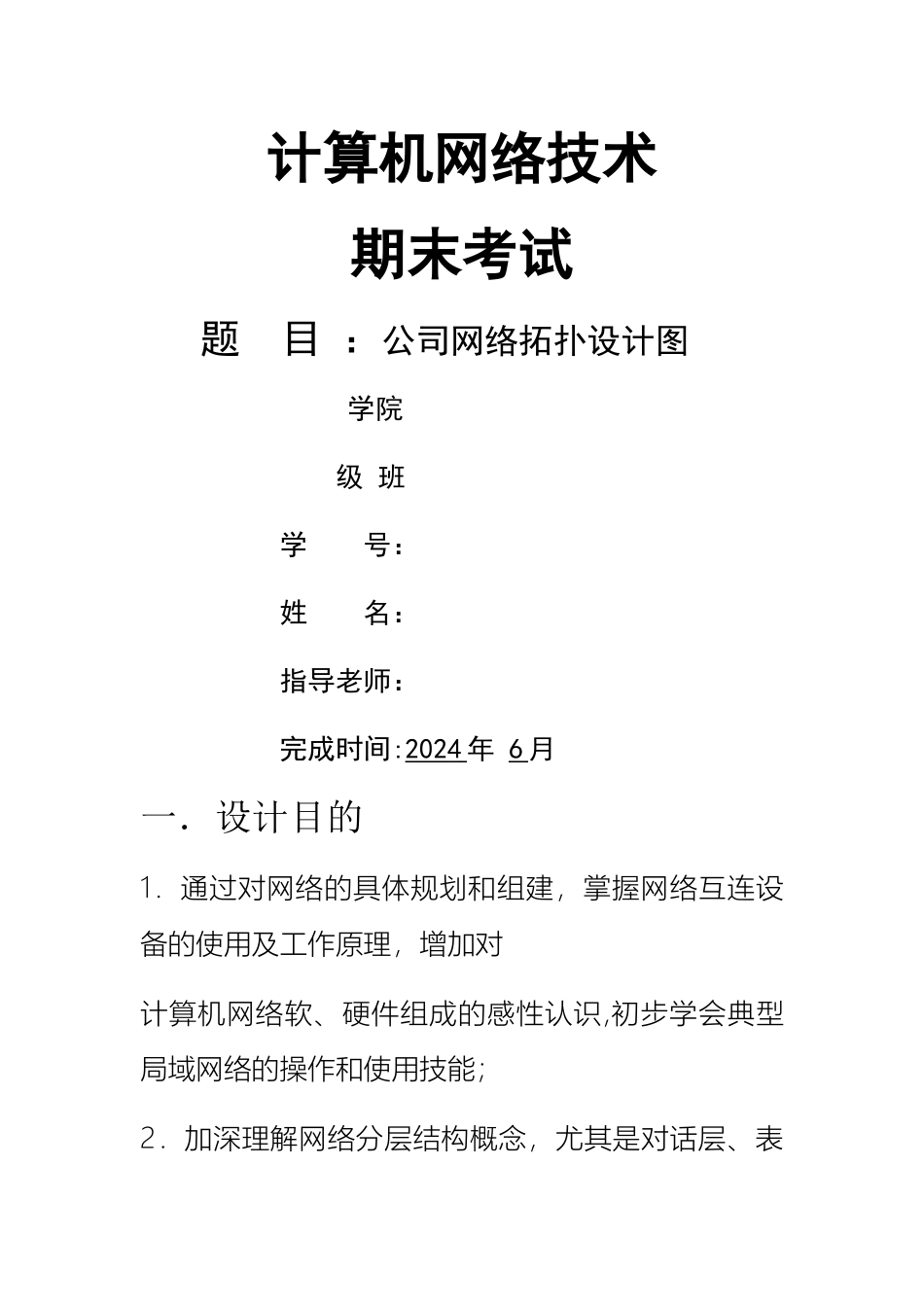

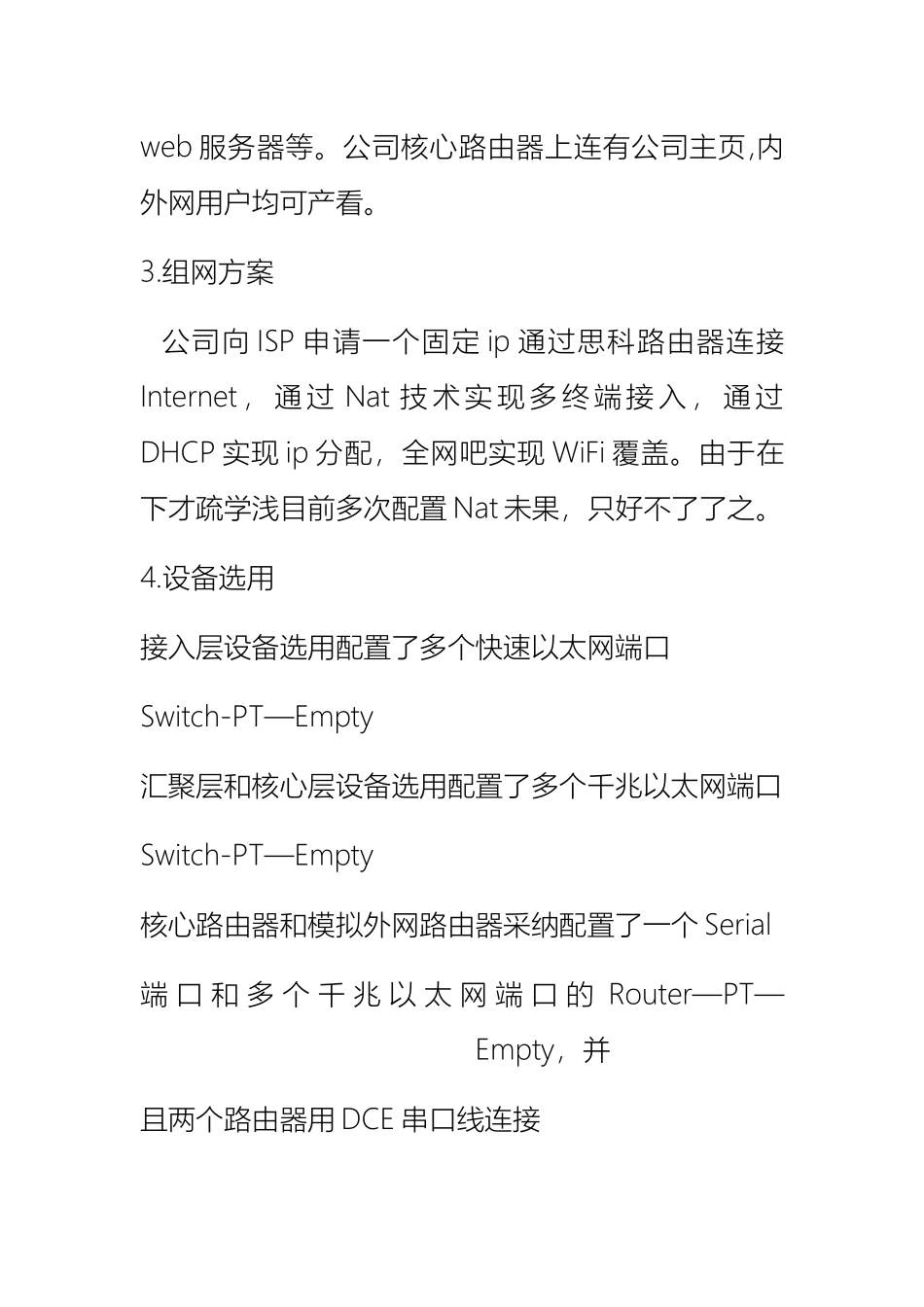

计算机网络技术期末考试 题 目 ：公司网络拓扑设计图学院级 班学 号：姓 名：指导老师：完成时间:2024 年 6 月一．设计目的1．通过对网络的具体规划和组建，掌握网络互连设备的使用及工作原理，增加对计算机网络软、硬件组成的感性认识,初步学会典型局域网络的操作和使用技能； 2．加深理解网络分层结构概念，尤其是对话层、表示层、应用层等高层协议软件的通信功能、实现方法，掌握网络互连设备的使用及工作原理,掌握 IP 地址的配置； 3．初步掌握局域网的设计技术和技巧培育开发网络应用的独立工作能力,掌握 IP地址的配置及数据传输过程道贺路由的选择。二．设计方案1.拓扑图如下2.设计思路 该拓扑图模拟了一个中小型公司，其中分有总经理办公室，财务部，人事部,生产车间，营销部，机房六大部门，除总经理办公室是千兆宽带到桌面,直接与核心交换机相连之外.其余部门均为三层结构即接入层、汇聚层、核心层。除接入层为百兆宽带以外，其余二层均为千兆宽带，保证了网络的速度。而机房的无线设备保证了笔记本电脑、手机的接入，使移动办公成为可能。公司内部拥有 dns 服务器，内部web 服务器等。公司核心路由器上连有公司主页,内外网用户均可产看。3.组网方案 公司向 ISP 申请一个固定 ip 通过思科路由器连接Internet ， 通 过 Nat 技 术 实 现 多 终 端 接 入 ， 通 过DHCP 实现 ip 分配，全网吧实现 WiFi 覆盖。由于在下才疏学浅目前多次配置 Nat 未果，只好不了了之。4.设备选用接入层设备选用配置了多个快速以太网端口Switch-PT—Empty汇聚层和核心层设备选用配置了多个千兆以太网端口Switch-PT—Empty核心路由器和模拟外网路由器采纳配置了一个 Serial端 口 和 多 个 千 兆 以 太 网 端 口 的 Router—PT—Empty，并且两个路由器用 DCE 串口线连接5.操作步骤无线设备我们选用 Linksys-WRT300N 型号，并且将核心交换机的 GigabitEthernet 2/0 端口连接其 Ethernet 端口使其变为无线交换机，并关闭其 DHCP 功能。选用服务器 Sever—pt 两个，一个接入核心交换机，配置 IP 192。168。1。2，为内部服务器。打开 http 服务器通过终端 web 服务输入 ip 地址可得下图在内网服务器中配置 dns 服务，添加 IP 地址和名称映射在终端 web 服务中输入 555 得另一个服务器为外部 web 服务器,连接至核心路由器 GigabitEthernet 2/0 端口，配置 IP192。168。...
