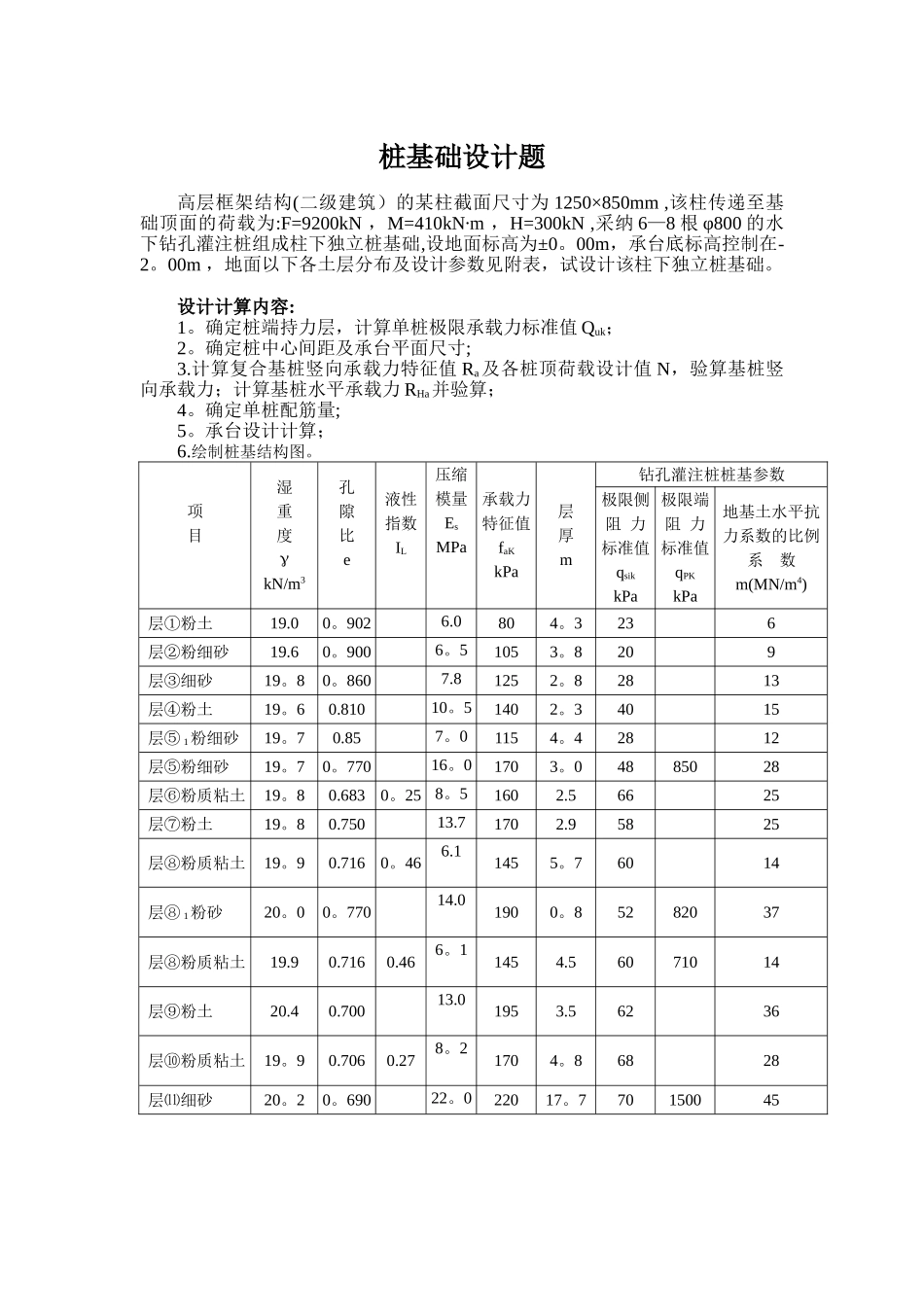

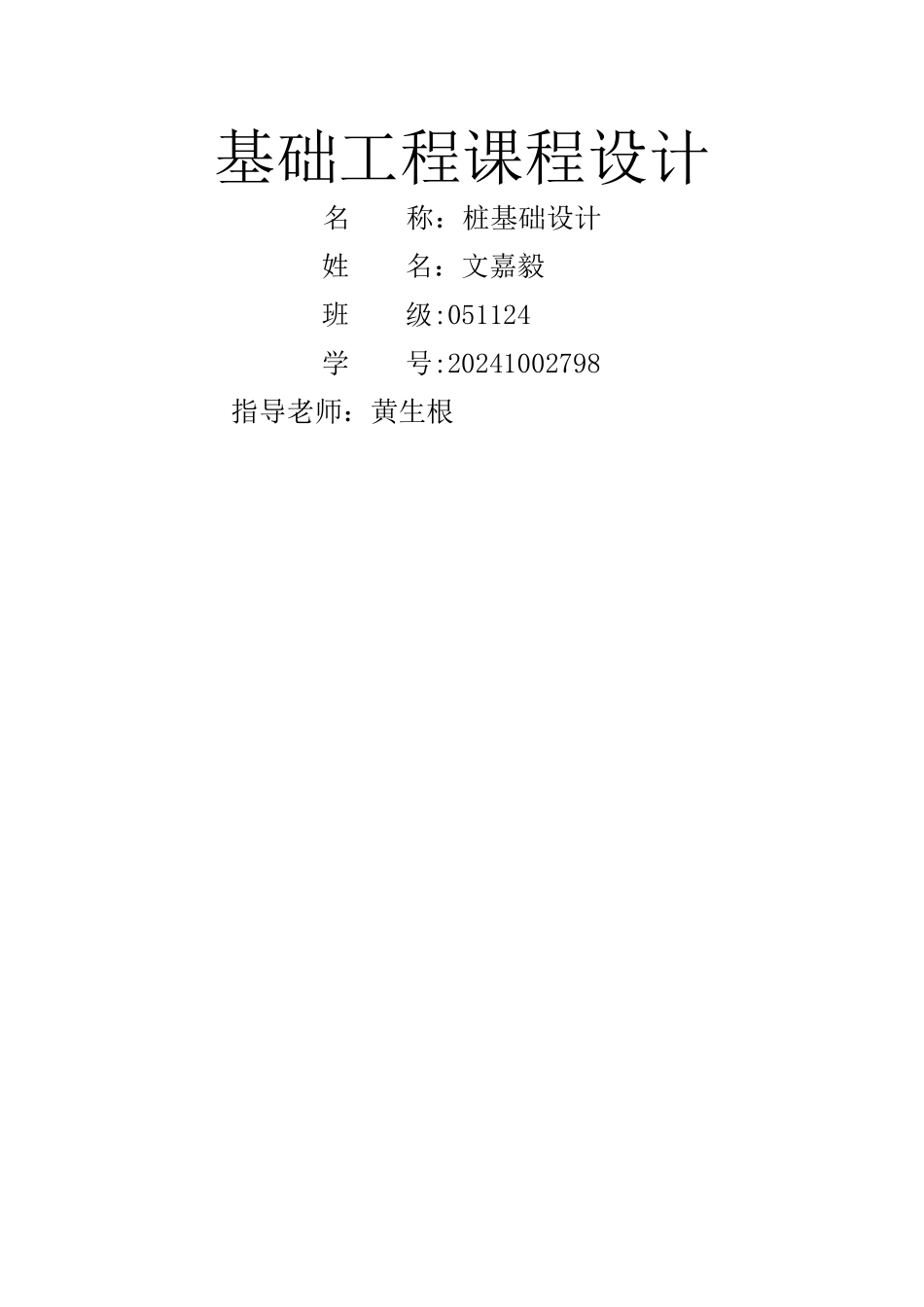

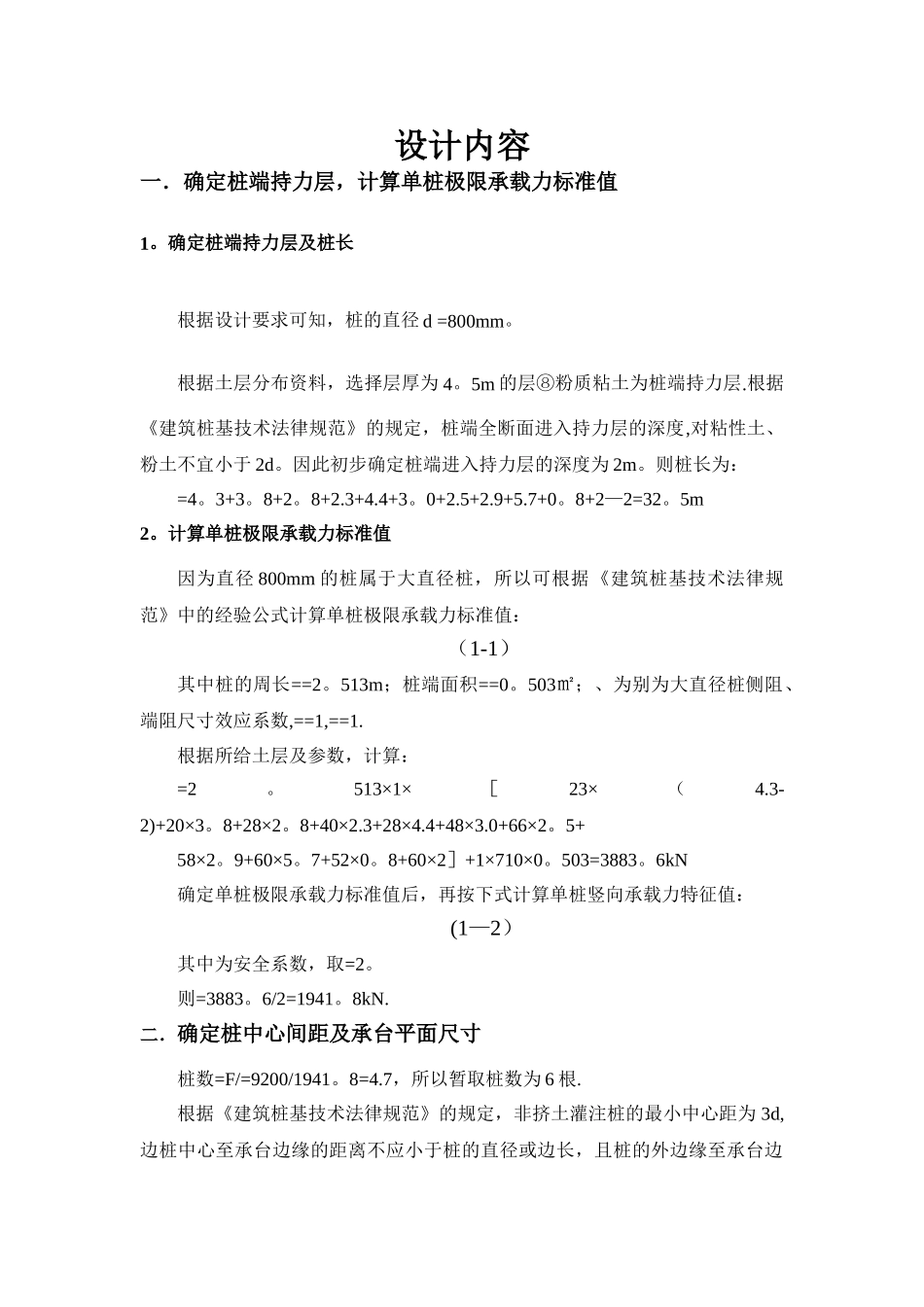

基础工程课程设计名 称：桩基础设计 姓 名：文嘉毅 班 级:051124 学 号:20241002798 指导老师：黄生根桩基础设计题高层框架结构(二级建筑）的某柱截面尺寸为 1250×850mm ,该柱传递至基础顶面的荷载为:F=9200kN ，M=410kN∙m ，H=300kN ,采纳 6—8 根 φ800 的水下钻孔灌注桩组成柱下独立桩基础,设地面标高为±0。00m，承台底标高控制在-2。00m ，地面以下各土层分布及设计参数见附表，试设计该柱下独立桩基础。设计计算内容:1。确定桩端持力层，计算单桩极限承载力标准值 Quk；2。确定桩中心间距及承台平面尺寸;3.计算复合基桩竖向承载力特征值 Ra及各桩顶荷载设计值 N，验算基桩竖向承载力；计算基桩水平承载力 RHa并验算；4。确定单桩配筋量;5。承台设计计算；6.绘制桩基结构图。项目湿重度kN/m3孔隙比e液性指数IL压缩模量EsMPa承载力特征值faKkPa层厚m钻孔灌注桩桩基参数极限侧阻 力标准值qsikkPa极限端阻 力标准值qPKkPa地基土水平抗力系数的比例系 数m(MN/m4)层①粉土19.00。9026.0804。3236层②粉细砂19.60。9006。51053。8209层③细砂19。80。8607.81252。82813层④粉土19。60.81010。51402。34015层⑤ 1粉细砂19。70.857。01154。42812层⑤粉细砂19。70。77016。01703。04885028层⑥粉质粘土19。80.6830。258。51602.56625层⑦粉土19。80.75013.71702.95825层⑧粉质粘土19。90.7160。466.11455。76014层⑧ 1粉砂20。00。77014.01900。85282037层⑧粉质粘土19.90.7160.466。11454.56071014层⑨粉土20.40.70013.01953.56236层⑩粉质粘土19。90.7060.278。21704。86828层⑾细砂20。20。69022。022017。770150045设计内容一．确定桩端持力层，计算单桩极限承载力标准值1。确定桩端持力层及桩长根据设计要求可知，桩的直径 d =800mm。根据土层分布资料，选择层厚为 4。5m 的层⑧粉质粘土为桩端持力层.根据《建筑桩基技术法律规范》的规定，桩端全断面进入持力层的深度,对粘性土、粉土不宜小于 2d。因此初步确定桩端进入持力层的深度为 2m。则桩长为：=4。3+3。8+2。8+2.3+4.4+3。0+2.5+2.9+5.7+0。8+2—2=32。5m2。计算单桩极限承载力标准值因为直径 800mm 的桩属于大直径桩，所以可根据《建筑桩基技术法律规范》中的经验公式计算单桩极限承载力标准值：（1-1）其中桩的周长==2。513m；桩端面积==0。503㎡；、为别为大直径桩侧阻、端阻尺寸效应系数,==1,==1.根据所给土层及参数，计算：=2。513×1×［23...
