基础工程课程设计计算书

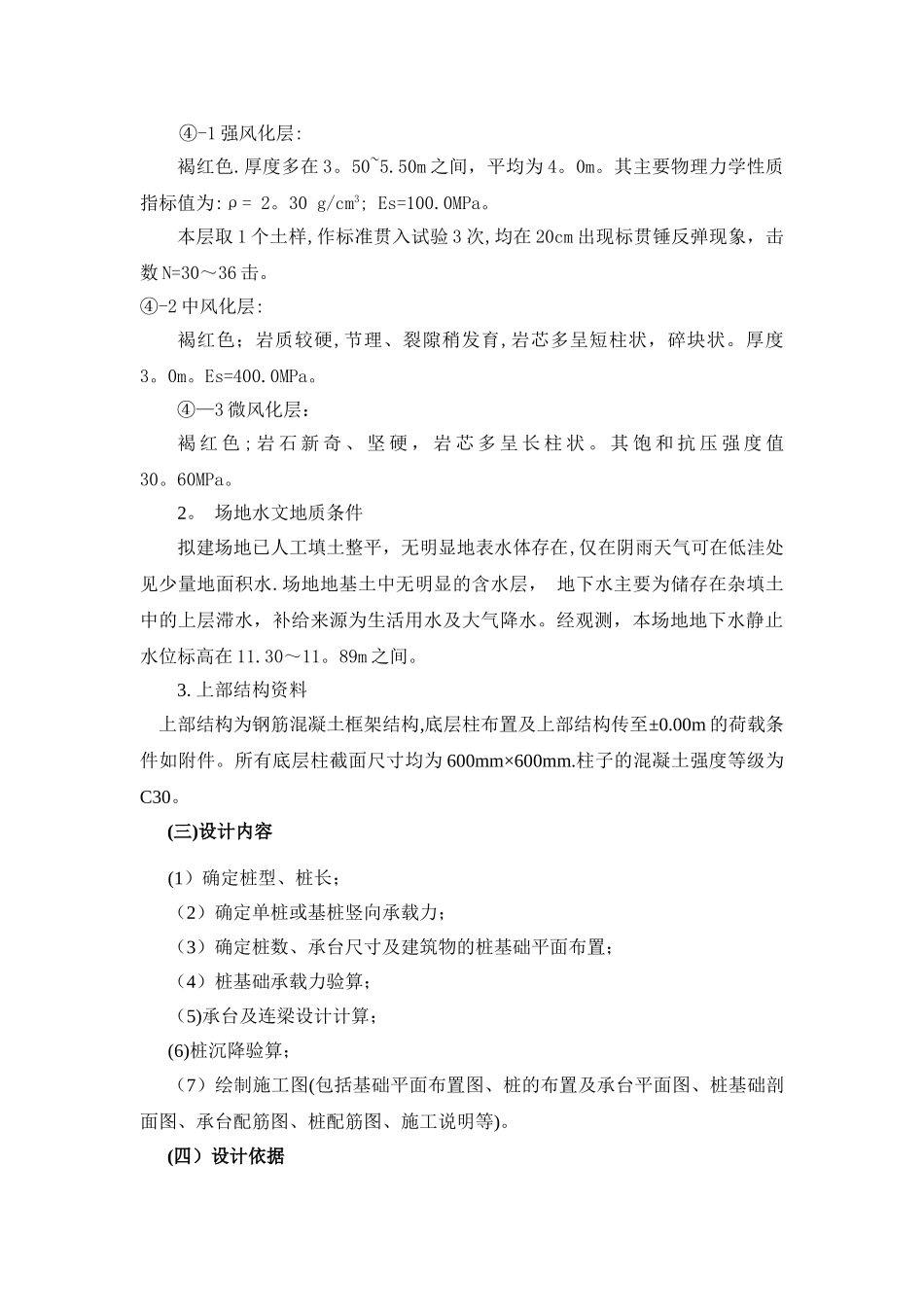

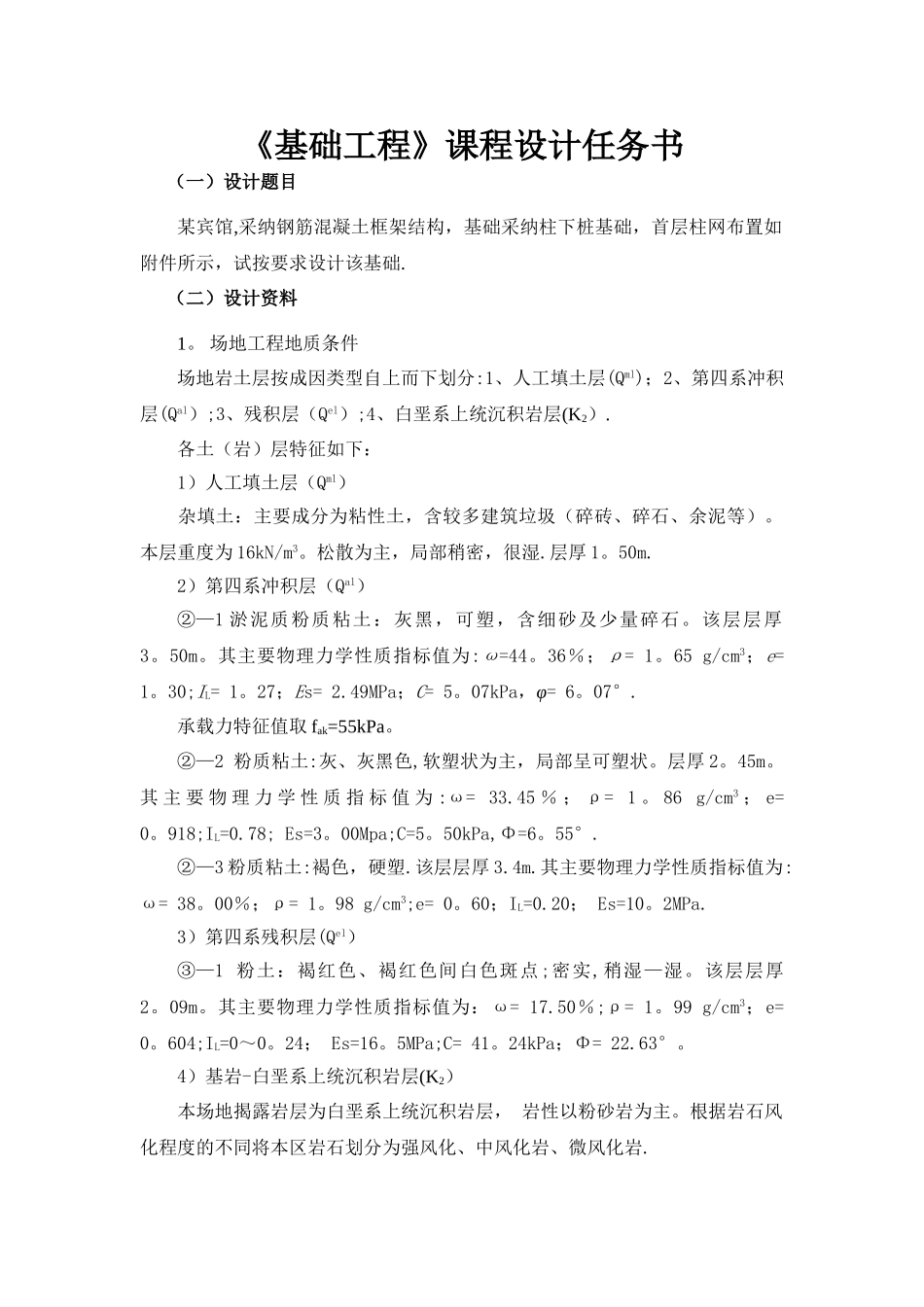

《基础工程》课程设计任务书（一）设计题目某宾馆,采纳钢筋混凝土框架结构，基础采纳柱下桩基础，首层柱网布置如附件所示，试按要求设计该基础.（二）设计资料1。 场地工程地质条件场地岩土层按成因类型自上而下划分:1、人工填土层(Qml)；2、第四系冲积层(Qal）;3、残积层（Qel）;4、白垩系上统沉积岩层(K2）.各土（岩）层特征如下： 1）人工填土层（Qml） 杂填土：主要成分为粘性土，含较多建筑垃圾（碎砖、碎石、余泥等）。本层重度为 16kN/m3。松散为主，局部稍密，很湿.层厚 1。50m.2）第四系冲积层（Qal）②—1 淤泥质粉质粘土：灰黑，可塑，含细砂及少量碎石。该层层厚3。50m。其主要物理力学性质指标值为:ω=44。36％；ρ= 1。65 g/cm3；e= 1。30;IL= 1。27；Es= 2.49MPa；C= 5。07kPa，φ= 6。07°.承载力特征值取 fak=55kPa。②—2 粉质粘土:灰、灰黑色,软塑状为主，局部呈可塑状。层厚 2。45m。其 主 要 物 理 力 学 性 质 指 标 值 为 :ω= 33.45 ％ ； ρ= 1 。 86 g/cm3 ； e= 0。918;IL=0.78; Es=3。00Mpa;C=5。50kPa,Φ=6。55°.②—3 粉质粘土:褐色，硬塑.该层层厚 3.4m.其主要物理力学性质指标值为:ω= 38。00％；ρ= 1。98 g/cm3;e= 0。60；IL=0.20； Es=10。2MPa.3）第四系残积层(Qel）③—1 粉土：褐红色、褐红色间白色斑点;密实,稍湿—湿。该层层厚2。09m。其主要物理力学性质指标值为：ω= 17.50％;ρ= 1。99 g/cm3；e= 0。604;IL=0～0。24； Es=16。5MPa;C= 41。24kPa；Φ= 22.63°。4）基岩-白垩系上统沉积岩层(K2） 本场地揭露岩层为白垩系上统沉积岩层， 岩性以粉砂岩为主。根据岩石风化程度的不同将本区岩石划分为强风化、中风化岩、微风化岩.④-1 强风化层:褐红色.厚度多在 3。50~5.50m 之间，平均为 4。0m。其主要物理力学性质指标值为:ρ= 2。30 g/cm3; Es=100.0MPa。本层取 1 个土样,作标准贯入试验 3 次,均在 20cm 出现标贯锤反弹现象，击数 N=30～36 击。④-2 中风化层:褐红色；岩质较硬,节理、裂隙稍发育,岩芯多呈短柱状，碎块状。厚度3。0m。Es=400.0MPa。④—3 微风化层：褐 红 色 ; 岩 石 新 奇 、 坚 硬 ， 岩 芯 多 呈 长 柱 状 。 其 饱 和 抗 压 强 度 值30。60MPa。2。 场地水文地质条件拟建场地已人工填土整平，无明显地表水体存在,仅在阴雨天气可在低洼处见少量地面积水.场地地基土中无明显...
