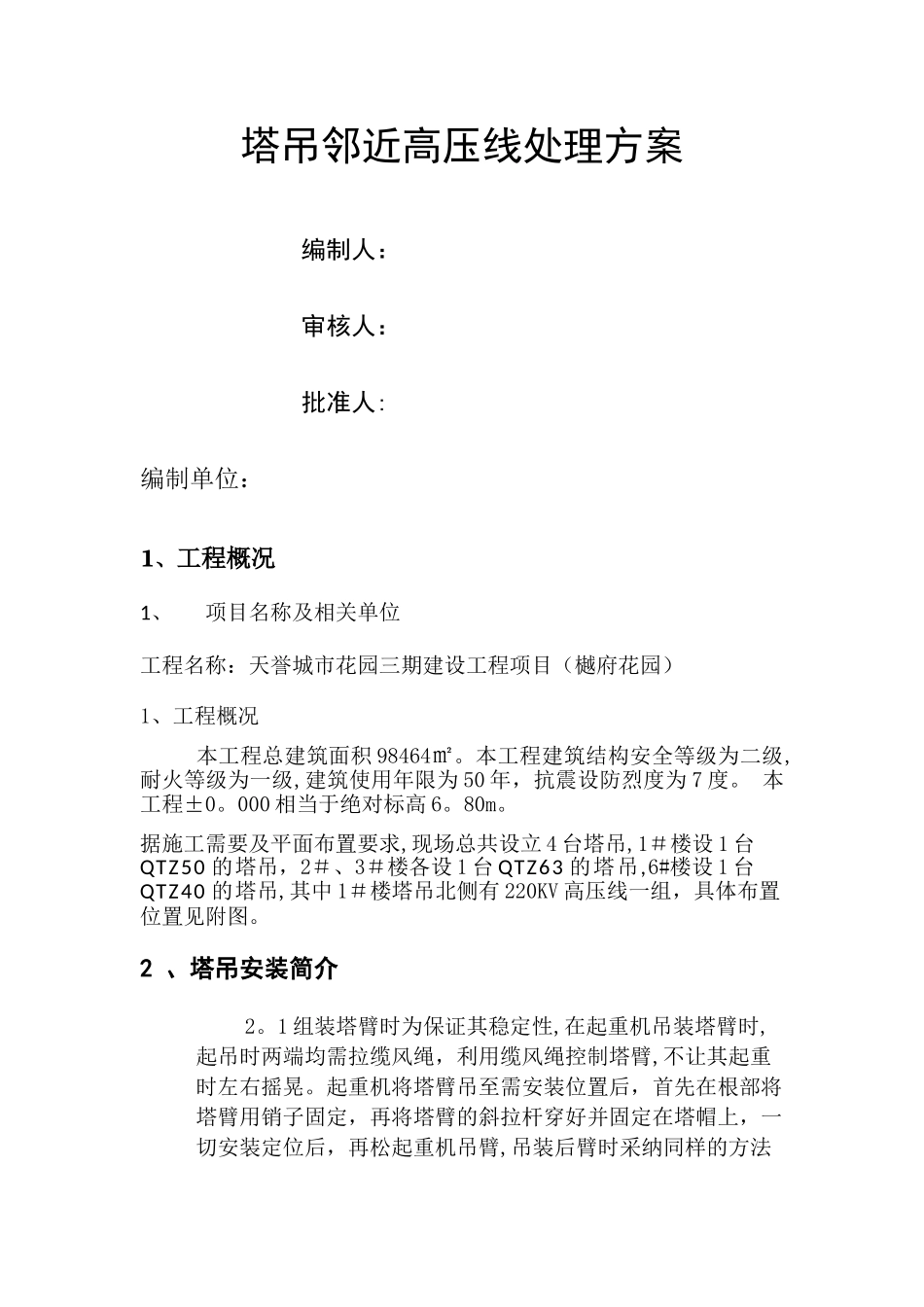

塔吊邻近高压线处理方案_第1页
1/4

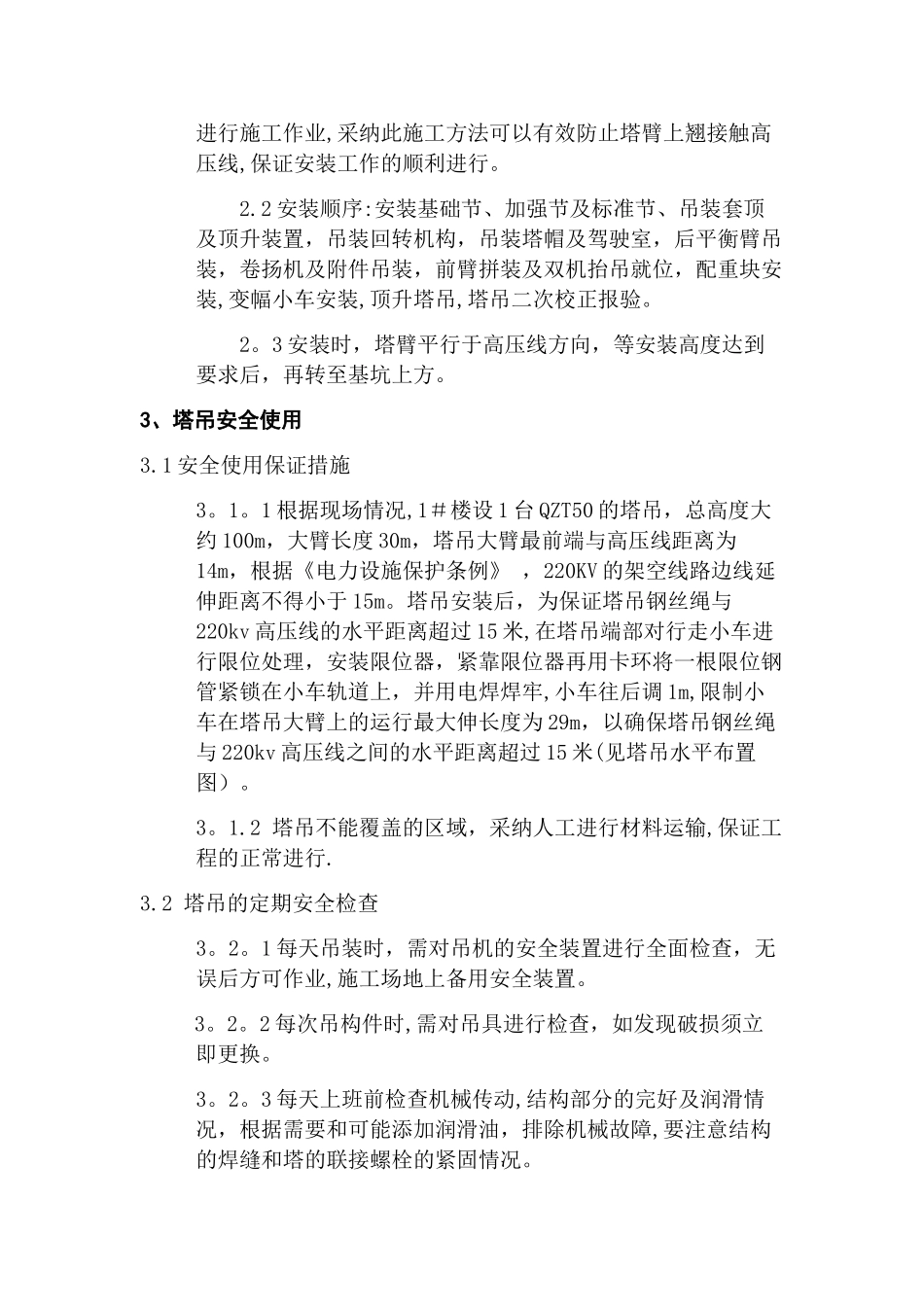

塔吊邻近高压线处理方案_第2页
2/4

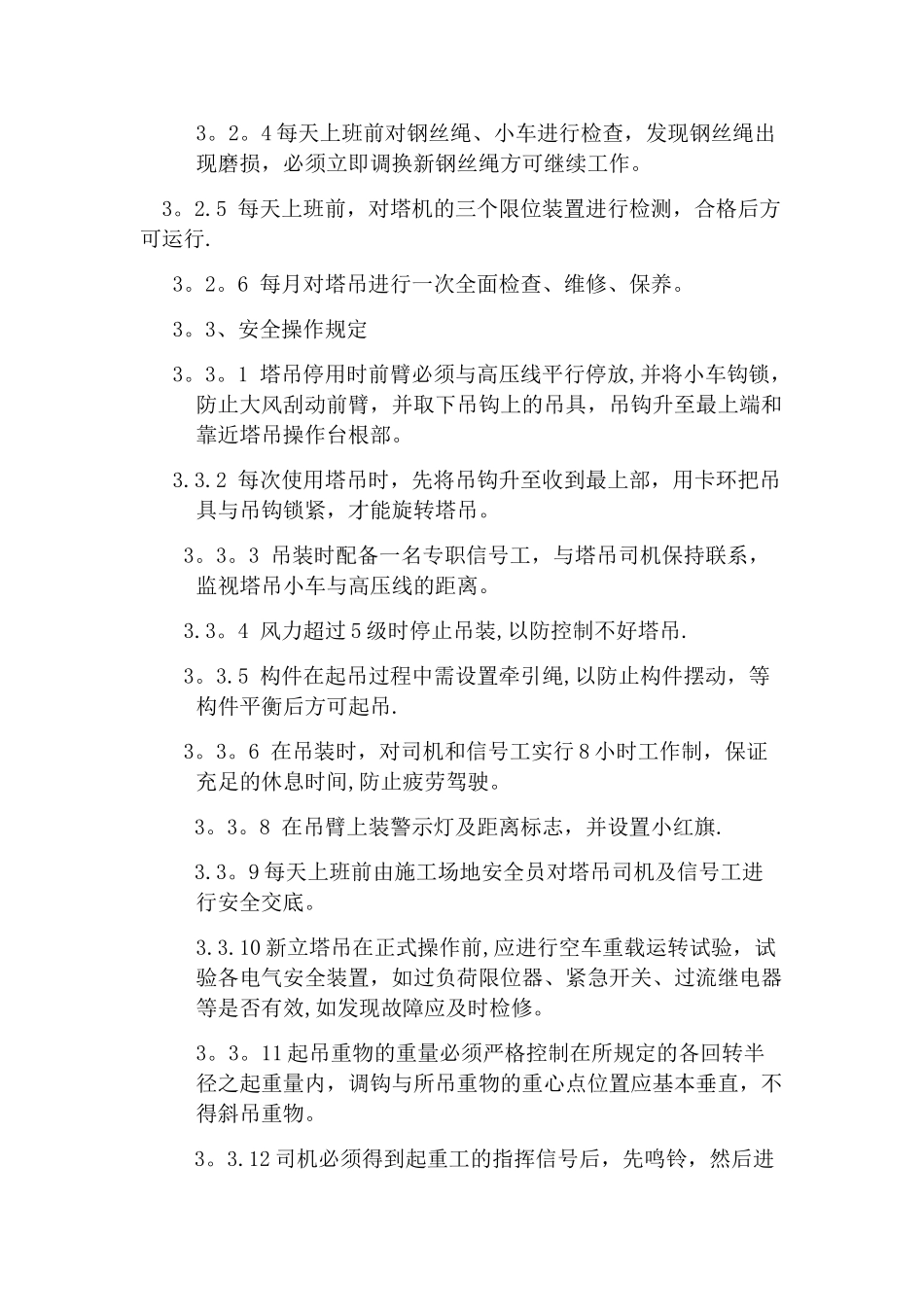

塔吊邻近高压线处理方案_第3页
3/4
塔吊邻近高压线处理方案 编制人: 审核人: 批准人:编制单位:1、工程概况1、项目名称及相关单位工程名称:天誉城市花园三期建设工程项目(樾府花园)1、工程概况 本工程总建筑面积 98464㎡。本工程建筑结构安全等级为二级,耐火等级为一级,建筑使用年限为 50 年,抗震设防烈度为 7 度。 本工程±0。000 相当于绝对标高 6。80m。据施工需要及平面布置要求,现场总共设立 4 台塔吊,1#楼设 1 台QTZ50 的塔吊,2#、3#楼各设 1 台 QTZ63 的塔吊,6#楼设 1 台QTZ40 的塔吊,其中 1#楼塔吊北侧有 220KV 高压线一组,具体布置位置见附图。2 、塔吊安装简介2。1 组装塔臂时为保证其稳定性,在起重机吊装塔臂时,起吊时两端均需拉缆风绳,利用缆风绳控制塔臂,不让其起重时左右摇晃。起重机将塔臂吊至需安装位置后,首先在根部将塔臂用销子固定,再将塔臂的斜拉杆穿好并固定在塔帽上,一切安装定位后,再松起重机吊臂,吊装后臂时采纳同样的方法进行施工作业,采纳此施工方法可以有效防止塔臂上翘接触高压线,保证安装工作的顺利进行。2.2 安装顺序:安装基础节、加强节及标准节、吊装套顶及顶升装置,吊装回转机构,吊装塔帽及驾驶室,后平衡臂吊装,卷扬机及附件吊装,前臂拼装及双机抬吊就位,配重块安装,变幅小车安装,顶升塔吊,塔吊二次校正报验。2。3 安装时,塔臂平行于高压线方向,等安装高度达到要求后,再转至基坑上方。3、塔吊安全使用3.1 安全使用保证措施3。1。1 根据现场情况,1#楼设 1 台 QZT50 的塔吊,总高度大约 100m,大臂长度 30m,塔吊大臂最前端与高压线距离为14m,根据《电力设施保护条例》 ,220KV 的架空线路边线延伸距离不得小于 15m。塔吊安装后,为保证塔吊钢丝绳与220kv 高压线的水平距离超过 15 米,在塔吊端部对行走小车进行限位处理,安装限位器,紧靠限位器再用卡环将一根限位钢管紧锁在小车轨道上,并用电焊焊牢,小车往后调 1m,限制小车在塔吊大臂上的运行最大伸长度为 29m,以确保塔吊钢丝绳与 220kv 高压线之间的水平距离超过 15 米(见塔吊水平布置图)。3。1.2 塔吊不能覆盖的区域,采纳人工进行材料运输,保证工程的正常进行.3.2 塔吊的定期安全检查3。2。1 每天吊装时,需对吊机的安全装置进行全面检查,无误后方可作业,施工场地上备用安全装置。3。2。2 每次吊构件时,需对吊具进行检查,如发现破损须立即更换。3。2。3 每天上班前检查机械传动,结构部分的完好及润滑...
