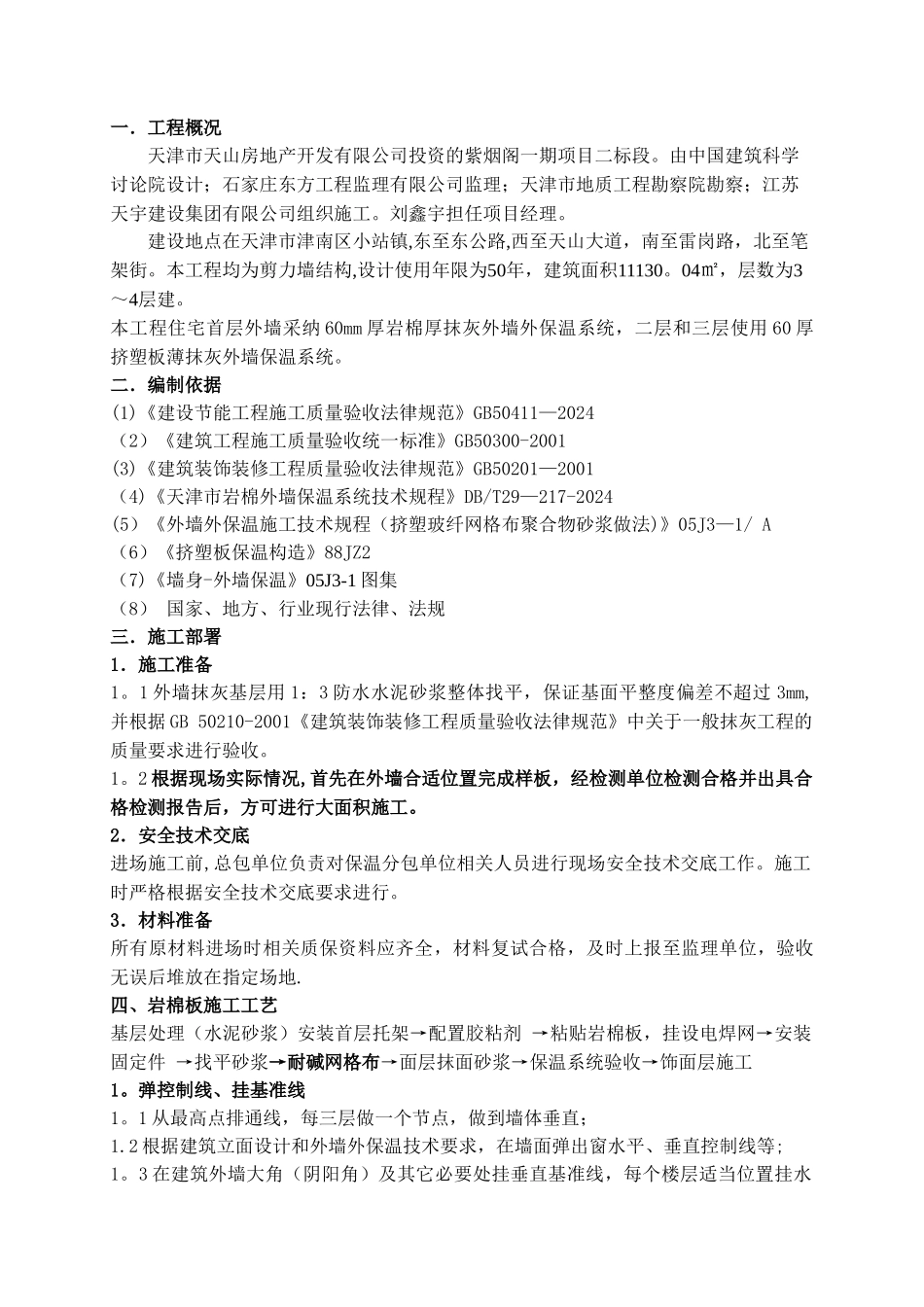

一.工程概况天津市天山房地产开发有限公司投资的紫烟阁一期项目二标段。由中国建筑科学讨论院设计;石家庄东方工程监理有限公司监理;天津市地质工程勘察院勘察;江苏天宇建设集团有限公司组织施工。刘鑫宇担任项目经理。建设地点在天津市津南区小站镇,东至东公路,西至天山大道,南至雷岗路,北至笔架街。本工程均为剪力墙结构,设计使用年限为50年,建筑面积11130。04㎡,层数为3~4层建。本工程住宅首层外墙采纳 60mm 厚岩棉厚抹灰外墙外保温系统,二层和三层使用 60 厚挤塑板薄抹灰外墙保温系统。二.编制依据(1)《建设节能工程施工质量验收法律规范》GB50411—2024(2)《建筑工程施工质量验收统一标准》GB50300-2001(3)《建筑装饰装修工程质量验收法律规范》GB50201—2001(4)《天津市岩棉外墙保温系统技术规程》DB/T29—217-2024(5)《外墙外保温施工技术规程(挤塑玻纤网格布聚合物砂浆做法)》05J3—1/ A(6)《挤塑板保温构造》88JZ2(7)《墙身-外墙保温》05J3-1 图集(8) 国家、地方、行业现行法律、法规三.施工部署1.施工准备1。1 外墙抹灰基层用 1:3 防水水泥砂浆整体找平,保证基面平整度偏差不超过 3mm,并根据 GB 50210-2001《建筑装饰装修工程质量验收法律规范》中关于一般抹灰工程的质量要求进行验收。1。2 根据现场实际情况,首先在外墙合适位置完成样板,经检测单位检测合格并出具合格检测报告后,方可进行大面积施工。2.安全技术交底进场施工前,总包单位负责对保温分包单位相关人员进行现场安全技术交底工作。施工时严格根据安全技术交底要求进行。3.材料准备所有原材料进场时相关质保资料应齐全,材料复试合格,及时上报至监理单位,验收无误后堆放在指定场地.四、岩棉板施工工艺基层处理(水泥砂浆)安装首层托架→配置胶粘剂 →粘贴岩棉板,挂设电焊网→安装固定件 →找平砂浆→耐碱网格布→面层抹面砂浆→保温系统验收→饰面层施工1。弹控制线、挂基准线1。1 从最高点排通线,每三层做一个节点,做到墙体垂直;1.2 根据建筑立面设计和外墙外保温技术要求,在墙面弹出窗水平、垂直控制线等;1。3 在建筑外墙大角(阴阳角)及其它必要处挂垂直基准线,每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度.2.粘结砂浆2.1 采纳专用砂浆搅拌机,把胶粘剂和抹面胶浆粉料按配合比搅拌;搅拌时间不少于5min,搅拌必须充分、均匀,稠度适中;2。2 拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填...
