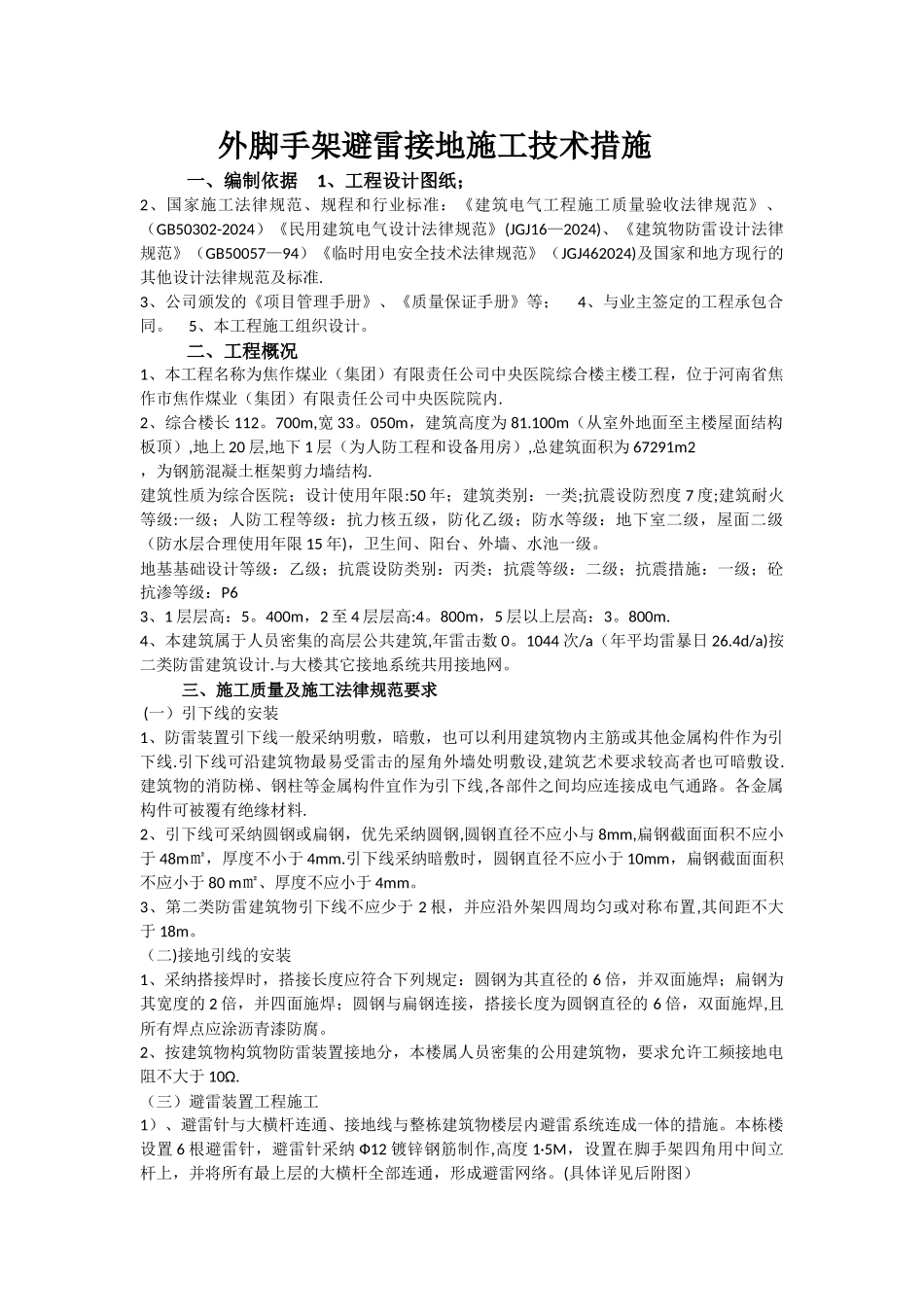

外脚手架避雷接地施工技术措施一、编制依据 1、工程设计图纸; 2、国家施工法律规范、规程和行业标准:《建筑电气工程施工质量验收法律规范》、(GB50302-2024)《民用建筑电气设计法律规范》(JGJ16—2024)、《建筑物防雷设计法律规范》(GB50057—94)《临时用电安全技术法律规范》(JGJ462024)及国家和地方现行的其他设计法律规范及标准. 3、公司颁发的《项目管理手册》、《质量保证手册》等; 4、与业主签定的工程承包合同。 5、本工程施工组织设计。 二、工程概况 1、本工程名称为焦作煤业(集团)有限责任公司中央医院综合楼主楼工程,位于河南省焦作市焦作煤业(集团)有限责任公司中央医院院内. 2、综合楼长 112。700m,宽 33。050m,建筑高度为 81.100m(从室外地面至主楼屋面结构板顶),地上 20 层,地下 1 层(为人防工程和设备用房),总建筑面积为 67291m2,为钢筋混凝土框架剪力墙结构. 建筑性质为综合医院;设计使用年限:50 年;建筑类别:一类;抗震设防烈度 7 度;建筑耐火等级:一级;人防工程等级:抗力核五级,防化乙级;防水等级:地下室二级,屋面二级(防水层合理使用年限 15 年),卫生间、阳台、外墙、水池一级。 地基基础设计等级:乙级;抗震设防类别:丙类;抗震等级:二级;抗震措施:一级;砼抗渗等级:P6 3、1 层层高:5。400m,2 至 4 层层高:4。800m,5 层以上层高:3。800m. 4、本建筑属于人员密集的高层公共建筑,年雷击数 0。1044 次/a(年平均雷暴日 26.4d/a)按二类防雷建筑设计.与大楼其它接地系统共用接地网。三、施工质量及施工法律规范要求 (一)引下线的安装 1、防雷装置引下线一般采纳明敷,暗敷,也可以利用建筑物内主筋或其他金属构件作为引下线.引下线可沿建筑物最易受雷击的屋角外墙处明敷设,建筑艺术要求较高者也可暗敷设.建筑物的消防梯、钢柱等金属构件宜作为引下线,各部件之间均应连接成电气通路。各金属构件可被覆有绝缘材料. 2、引下线可采纳圆钢或扁钢,优先采纳圆钢,圆钢直径不应小与 8mm,扁钢截面面积不应小于 48m㎡,厚度不小于 4mm.引下线采纳暗敷时,圆钢直径不应小于 10mm,扁钢截面面积不应小于 80 m㎡、厚度不应小于 4mm。 3、第二类防雷建筑物引下线不应少于 2 根,并应沿外架四周均匀或对称布置,其间距不大于 18m。 (二)接地引线的安装 1、采纳搭接焊时,搭接长度应符合下列规定:圆钢为其直径的 6 倍,并双面施焊;扁钢为其宽度的 ...
