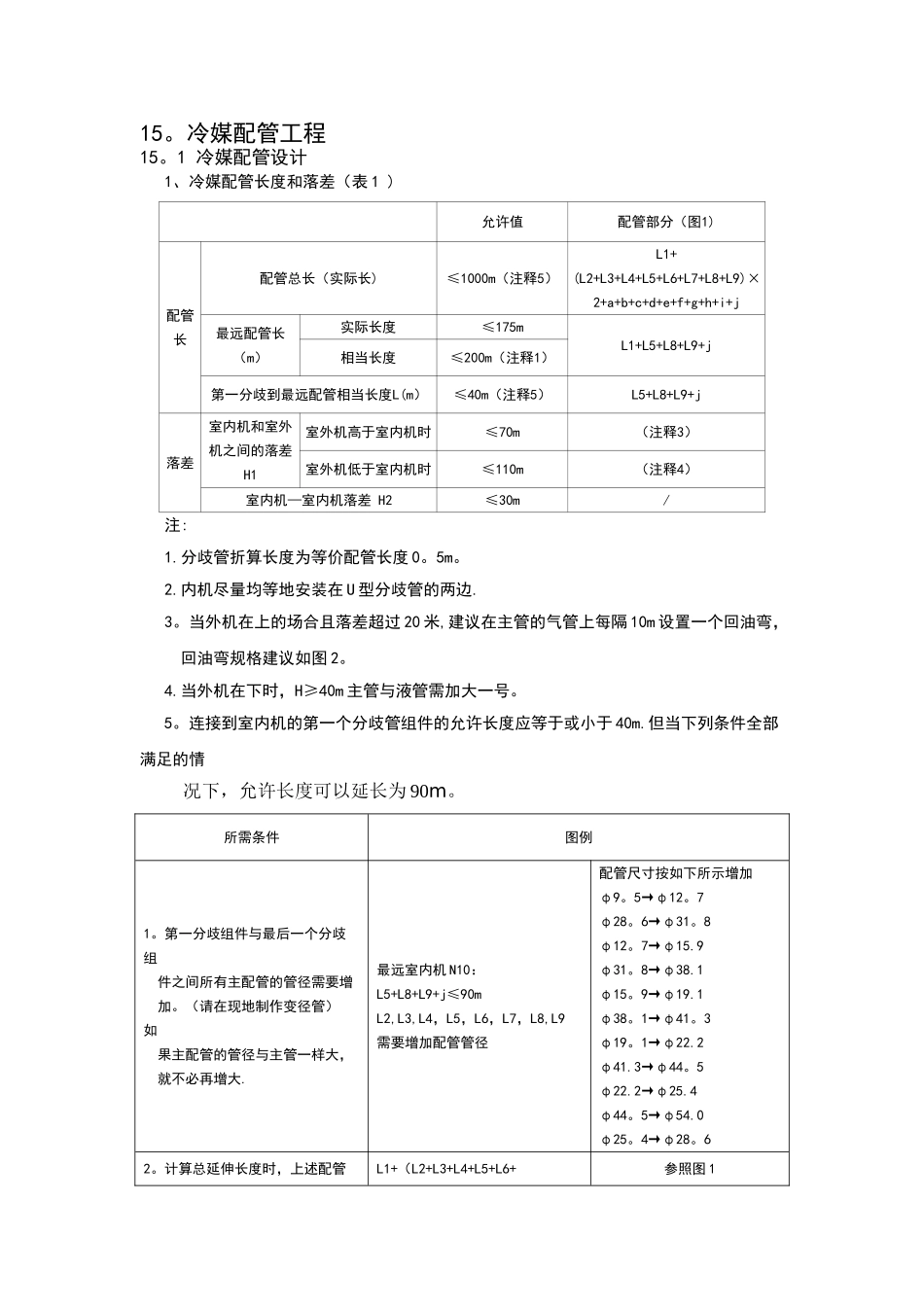

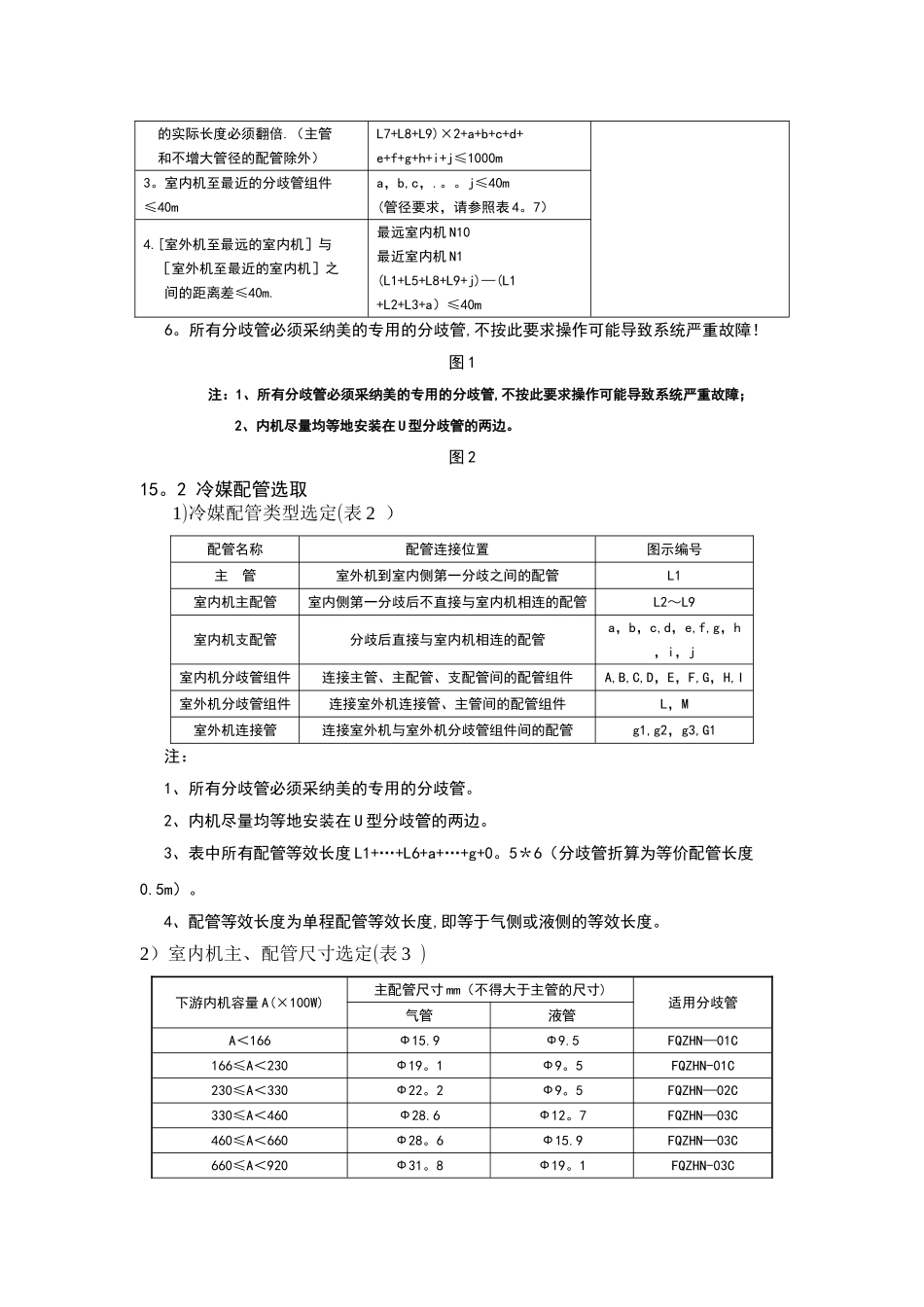

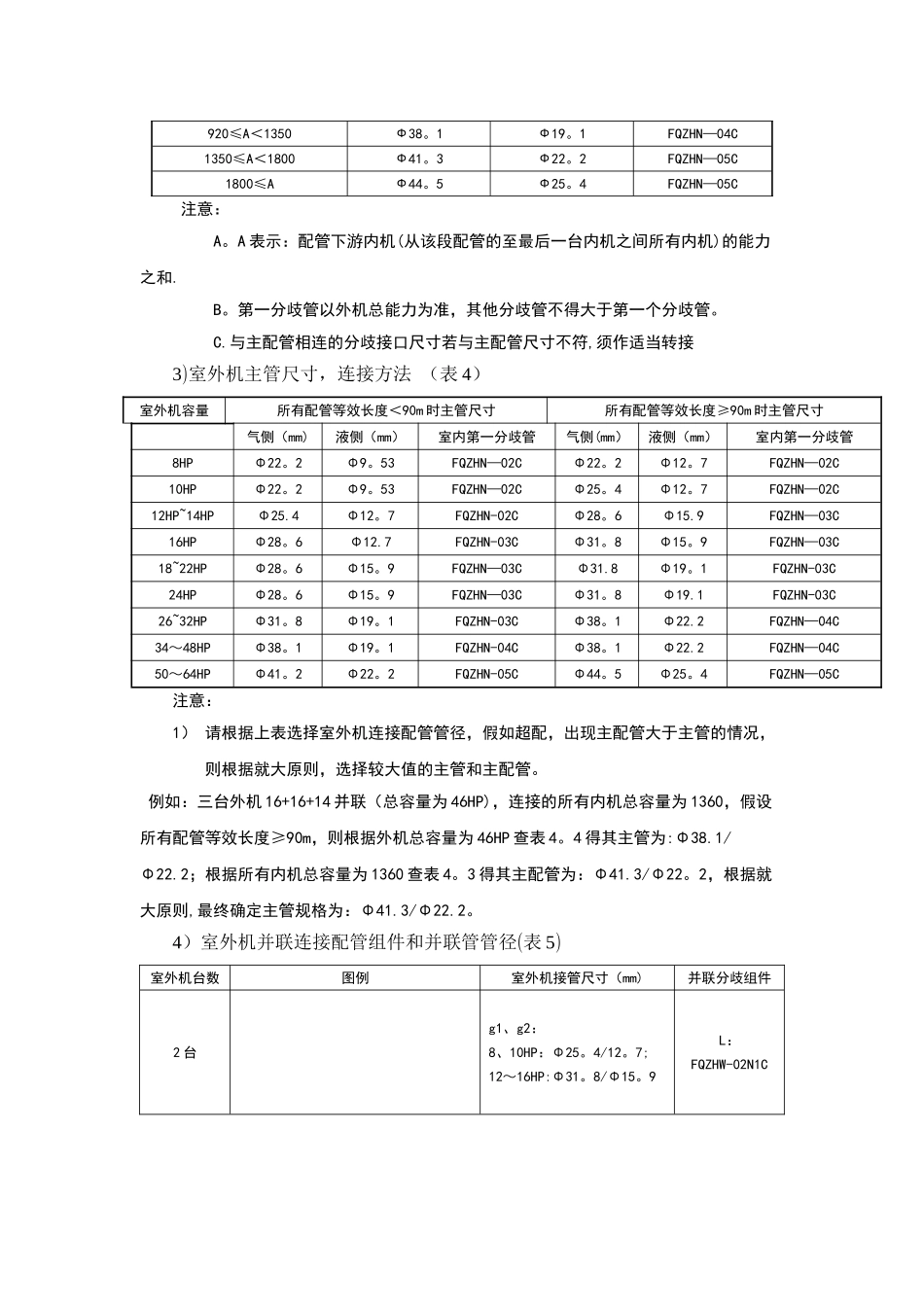

15。冷媒配管工程15。1 冷媒配管设计1、冷媒配管长度和落差(表 1 )允许值配管部分(图1)配管长配管总长(实际长)≤1000m(注释5)L1+(L2+L3+L4+L5+L6+L7+L8+L9)×2+a+b+c+d+e+f+g+h+i+j最远配管长(m)实际长度≤175mL1+L5+L8+L9+j相当长度≤200m(注释1)第一分歧到最远配管相当长度L(m)≤40m(注释5)L5+L8+L9+j落差室内机和室外机之间的落差 H1室外机高于室内机时≤70m(注释3)室外机低于室内机时≤110m(注释4)室内机—室内机落差 H2≤30m/注: 1.分歧管折算长度为等价配管长度 0。5m。2.内机尽量均等地安装在 U 型分歧管的两边.3。当外机在上的场合且落差超过 20 米,建议在主管的气管上每隔 10m 设置一个回油弯,回油弯规格建议如图 2。4.当外机在下时,H≥40m 主管与液管需加大一号。5。连接到室内机的第一个分歧管组件的允许长度应等于或小于 40m.但当下列条件全部满足的情 况下,允许长度可以延长为 90m。所需条件图例1。第一分歧组件与最后一个分歧组 件之间所有主配管的管径需要增 加。(请在现地制作变径管) 如 果主配管的管径与主管一样大, 就不必再增大.最远室内机 N10: L5+L8+L9+j≤90mL2,L3,L4,L5,L6,L7,L8,L9需要增加配管管径配管尺寸按如下所示增加φ9。5→φ12。7 φ28。6→φ31。8 φ12。7→φ15.9 φ31。8→φ38.1φ15。9→φ19.1 φ38。1→φ41。3 φ19。1→φ22.2 φ41.3→φ44。5φ22.2→φ25.4 φ44。5→φ54.0 φ25。4→φ28。6 2。计算总延伸长度时,上述配管L1+(L2+L3+L4+L5+L6+参照图 1 的实际长度必须翻倍.(主管 和不增大管径的配管除外)L7+L8+L9)×2+a+b+c+d+e+f+g+h+i+j≤1000m3。室内机至最近的分歧管组件≤40ma,b,c,.。。j≤40m(管径要求,请参照表 4。7)4.[室外机至最远的室内机]与 [室外机至最近的室内机]之 间的距离差≤40m.最远室内机 N10最近室内机 N1(L1+L5+L8+L9+j)—(L1+L2+L3+a)≤40m6。所有分歧管必须采纳美的专用的分歧管,不按此要求操作可能导致系统严重故障!图 1注:1、所有分歧管必须采纳美的专用的分歧管,不按此要求操作可能导致系统严重故障;2、内机尽量均等地安装在 U 型分歧管的两边。图 2 15。2 冷媒配管选取1)冷媒配管类型选定(表 2 )配管名称配管连接位置图示编号主 管室外机到室内侧第一分歧之间的配管L1室内机主配管室内侧第一分歧后不直接与室内机相连的配管L2~L9室内机支配管分歧后直接与室内机相连的配管...
