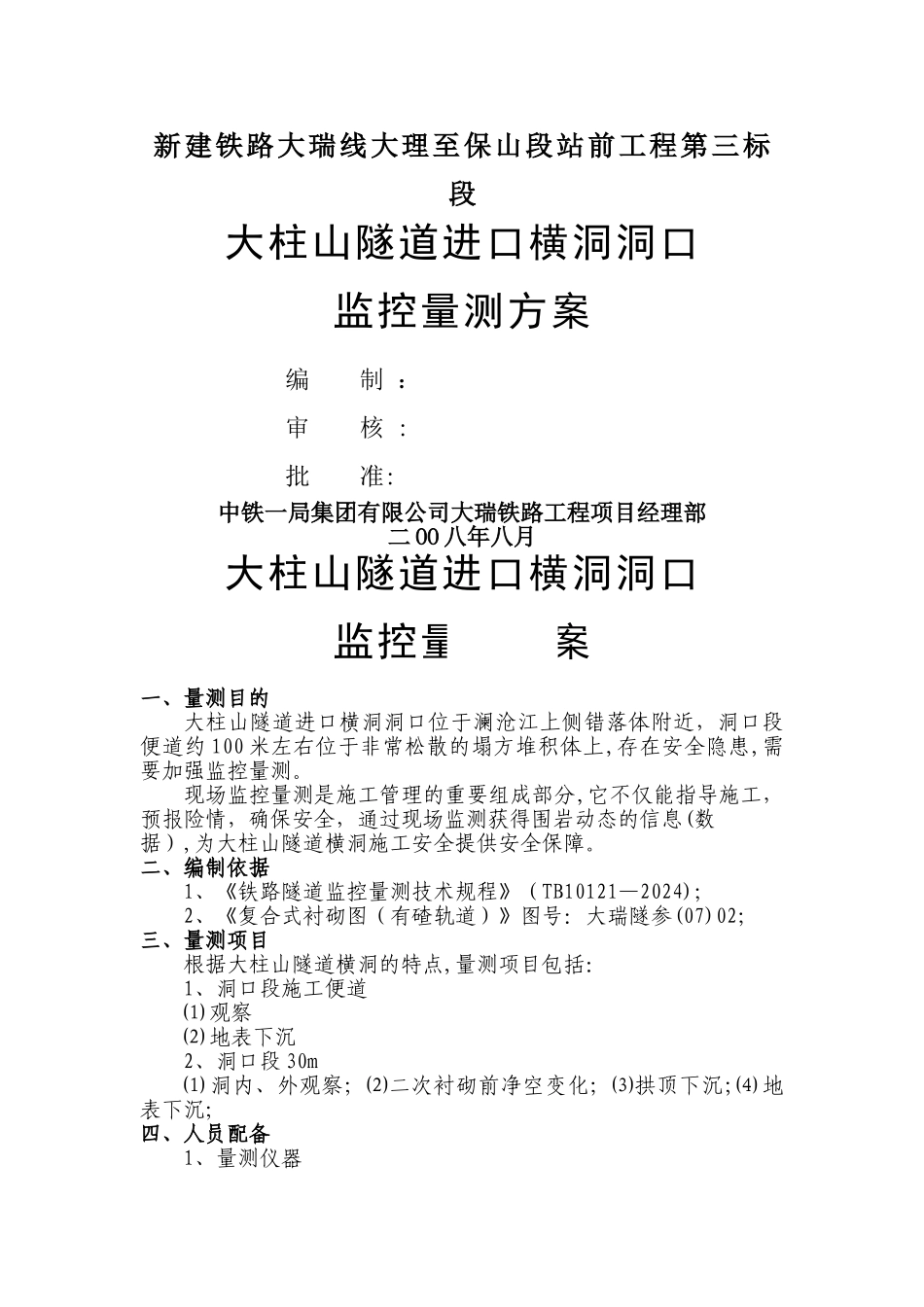

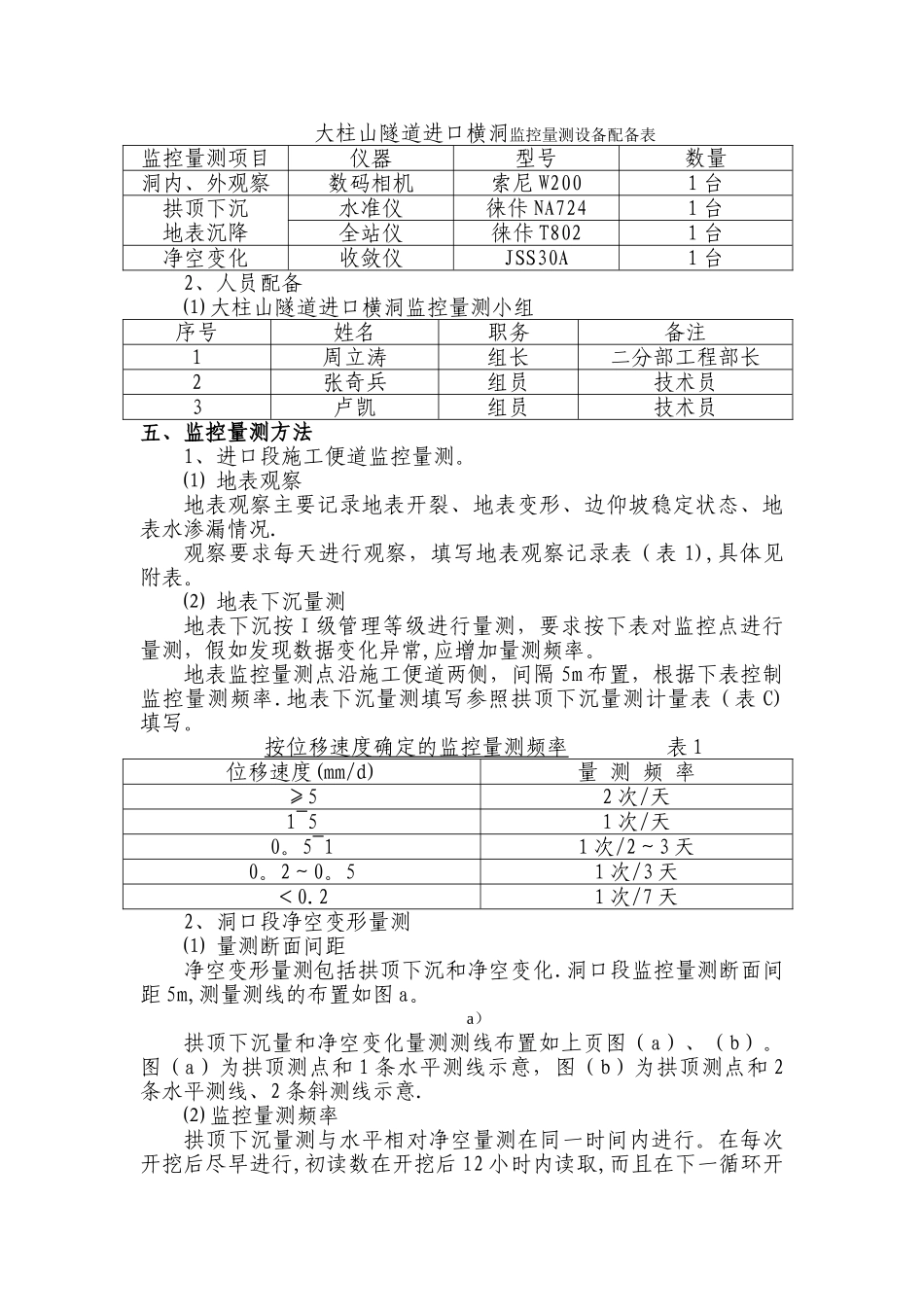

新建铁路大瑞线大理至保山段站前工程第三标段大柱山隧道进口横洞洞口监控量测方案编 制 :审 核 :批 准:中铁一局集团有限公司大瑞铁路工程项目经理部二 OO 八年八月大柱山隧道进口横洞洞口监控量测方案一、量测目的大柱山隧道进口横洞洞口位于澜沧江上侧错落体附近,洞口段便道约 100 米左右位于非常松散的塌方堆积体上,存在安全隐患,需要加强监控量测。现场监控量测是施工管理的重要组成部分,它不仅能指导施工,预报险情,确保安全,通过现场监测获得围岩动态的信息(数据),为大柱山隧道横洞施工安全提供安全保障。 二、编制依据 1、《铁路隧道监控量测技术规程》(TB10121—2024);2、《复合式衬砌图(有碴轨道)》图号:大瑞隧参(07)02;三、量测项目 根据大柱山隧道横洞的特点,量测项目包括:1、洞口段施工便道⑴ 观察⑵ 地表下沉2、洞口段 30m⑴ 洞内、外观察;⑵二次衬砌前净空变化;⑶拱顶下沉;⑷ 地表下沉; 四、人员配备1、量测仪器 大柱山隧道进口横洞监控量测设备配备表监控量测项目仪器型号数量洞内、外观察数码相机索尼 W2001 台拱顶下沉地表沉降水准仪徕佧 NA7241 台全站仪徕佧 T8021 台净空变化收敛仪JSS30A1 台2、人员配备⑴ 大柱山隧道进口横洞监控量测小组序号姓名职务备注1周立涛组长二分部工程部长2张奇兵组员技术员3卢凯组员技术员五、监控量测方法 1、进口段施工便道监控量测。⑴ 地表观察地表观察主要记录地表开裂、地表变形、边仰坡稳定状态、地表水渗漏情况.观察要求每天进行观察,填写地表观察记录表(表 1),具体见附表。⑵ 地表下沉量测地表下沉按 I 级管理等级进行量测,要求按下表对监控点进行量测,假如发现数据变化异常,应增加量测频率。地表监控量测点沿施工便道两侧,间隔 5m 布置,根据下表控制监控量测频率.地表下沉量测填写参照拱顶下沉量测计量表(表 C)填写。按位移速度确定的监控量测频率 表 1位移速度(mm/d)量 测 频 率≥52 次/天1~51 次/天0。5~11 次/2~3 天0。2~0。51 次/3 天<0.21 次/7 天2、洞口段净空变形量测⑴ 量测断面间距净空变形量测包括拱顶下沉和净空变化.洞口段监控量测断面间距 5m,测量测线的布置如图 a。a)拱顶下沉量和净空变化量测测线布置如上页图(a)、(b)。图(a)为拱顶测点和 1 条水平测线示意,图(b)为拱顶测点和 2条水平测线、2 条斜测线示意.⑵ 监控量测频率拱顶下沉量测与水平相对净空量测在同一时间内进行...
