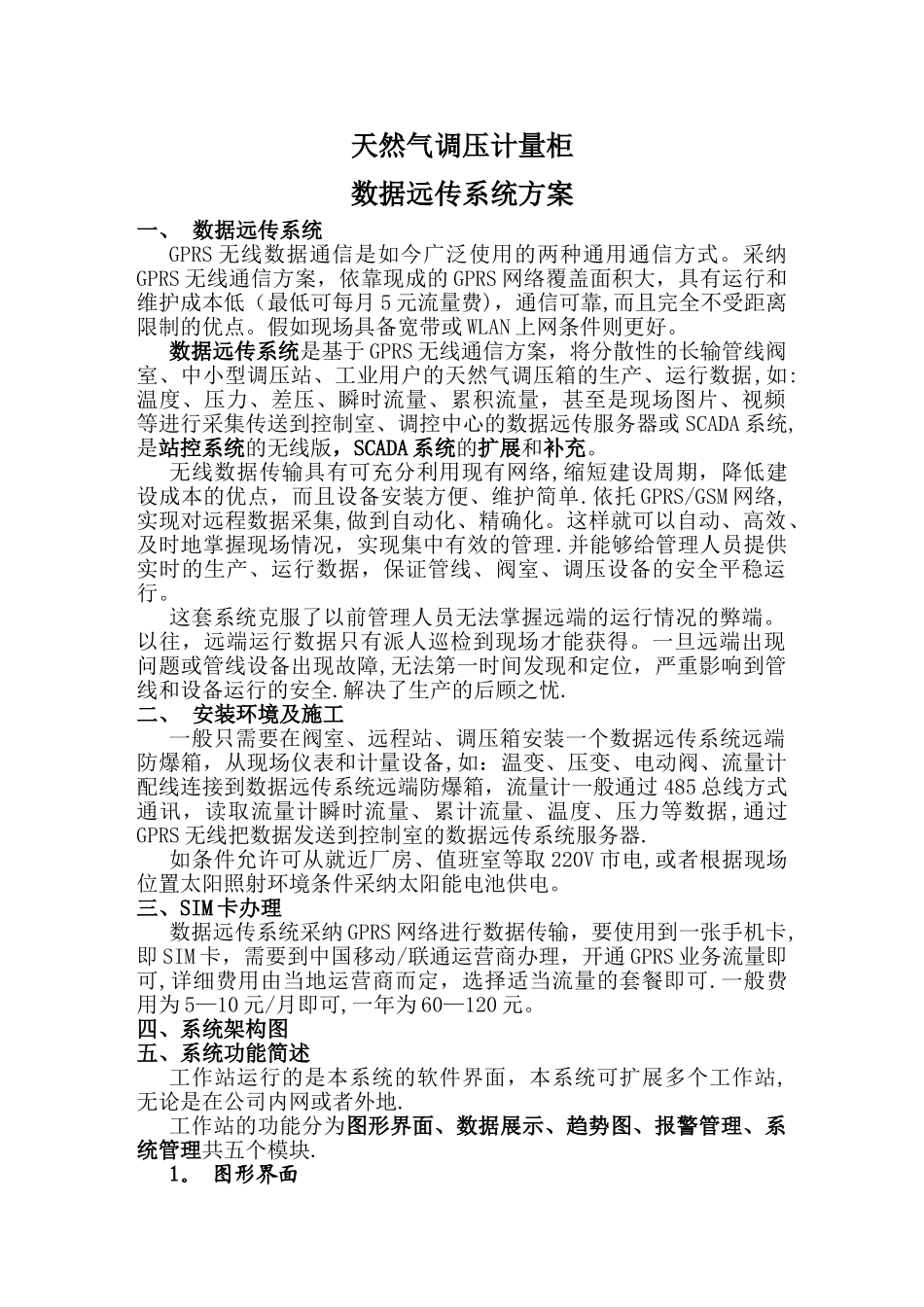

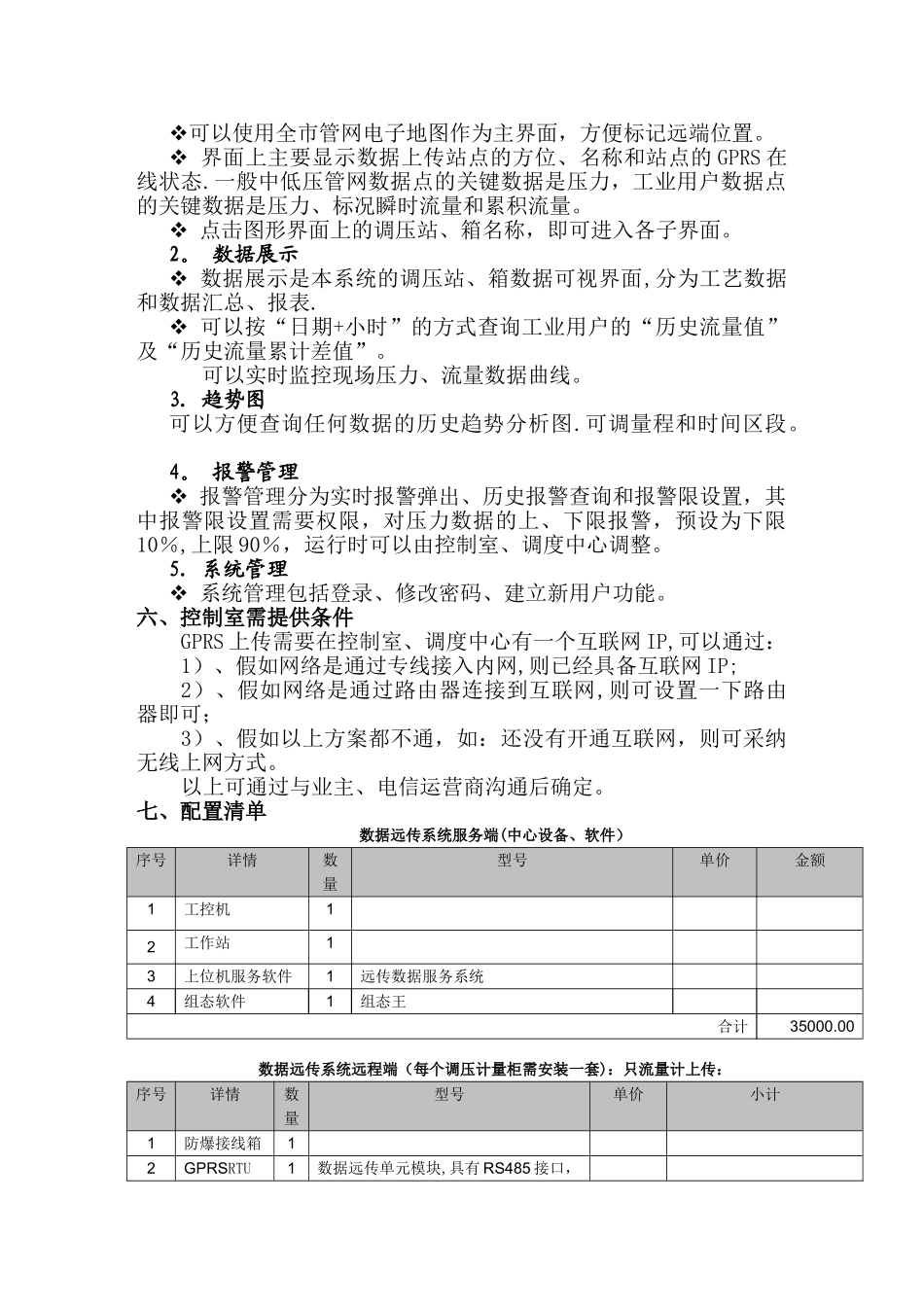

天然气调压计量柜数据远传系统方案一、 数据远传系统GPRS 无线数据通信是如今广泛使用的两种通用通信方式。采纳GPRS 无线通信方案，依靠现成的 GPRS 网络覆盖面积大，具有运行和维护成本低（最低可每月 5 元流量费)，通信可靠,而且完全不受距离限制的优点。假如现场具备宽带或 WLAN 上网条件则更好。数据远传系统是基于 GPRS 无线通信方案，将分散性的长输管线阀室、中小型调压站、工业用户的天然气调压箱的生产、运行数据,如:温度、压力、差压、瞬时流量、累积流量，甚至是现场图片、视频等进行采集传送到控制室、调控中心的数据远传服务器或 SCADA 系统,是站控系统的无线版，SCADA 系统的扩展和补充。无线数据传输具有可充分利用现有网络,缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单.依托 GPRS/GSM 网络,实现对远程数据采集,做到自动化、精确化。这样就可以自动、高效、及时地掌握现场情况，实现集中有效的管理.并能够给管理人员提供实时的生产、运行数据，保证管线、阀室、调压设备的安全平稳运行。这套系统克服了以前管理人员无法掌握远端的运行情况的弊端。以往，远端运行数据只有派人巡检到现场才能获得。一旦远端出现问题或管线设备出现故障,无法第一时间发现和定位，严重影响到管线和设备运行的安全.解决了生产的后顾之忧.二、 安装环境及施工一般只需要在阀室、远程站、调压箱安装一个数据远传系统远端防爆箱，从现场仪表和计量设备,如：温变、压变、电动阀、流量计配线连接到数据远传系统远端防爆箱，流量计一般通过 485 总线方式通讯，读取流量计瞬时流量、累计流量、温度、压力等数据,通过GPRS 无线把数据发送到控制室的数据远传系统服务器.如条件允许可从就近厂房、值班室等取 220V 市电,或者根据现场位置太阳照射环境条件采纳太阳能电池供电。三、SIM 卡办理数据远传系统采纳 GPRS 网络进行数据传输，要使用到一张手机卡,即 SIM 卡，需要到中国移动/联通运营商办理，开通 GPRS 业务流量即可,详细费用由当地运营商而定，选择适当流量的套餐即可.一般费用为 5—10 元/月即可,一年为 60—120 元。四、系统架构图五、系统功能简述工作站运行的是本系统的软件界面，本系统可扩展多个工作站,无论是在公司内网或者外地.工作站的功能分为图形界面、数据展示、趋势图、报警管理、系统管理共五个模块.1。 图形界面可以使用全市管网电子地图作为主界面，方便标记远端位置。 界面上...
