如何看懂施工图纸

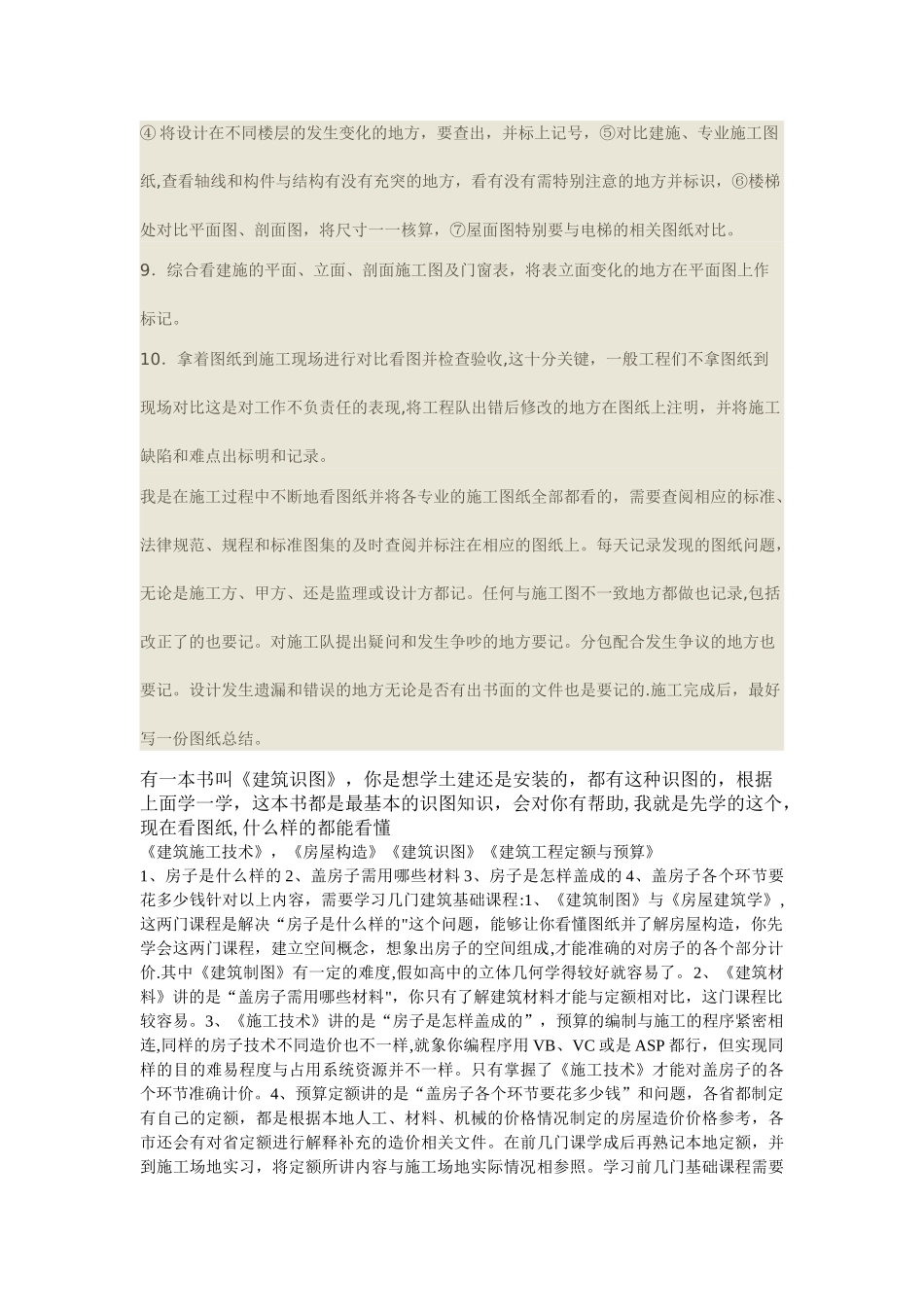

如何看懂施工图纸_第1页
1/11
如何看懂施工图纸_第2页
2/11
如何看懂施工图纸_第3页
3/11
我是如何看图的?1.将一套图纸备齐:图纸包括:总平面图、室外管网立面图(或剖面图)、场地地形图(一般缺这三张图);建施、结施、水旋、通施、电施。要注意其中有几张图纸是须特别留意的:建筑节能设计说明、消防设计说明、基础设计说明。图纸附件:审图意见、图纸修改、变更单、图纸会审记录、招标答疑,施工队关于图纸的联系单,甚至计算书。假如设计过程中发生有设计变更最好要有旧图。(这些有利于发现图纸的缺陷,了解变更内容。对现场监督是非常有用了。关于计算书,一般是不发给工程师的,但我最近一次的经验是工程师要有一份)。合同、工程量清单及其他合同附件。其他:地勘报告、红线图、市政管网图(给水排水排污供电通讯)、道路交通图等。一此建设单位将施工图纸订成厚厚的一大本,这种做法,我个人认为不妥,不便于看图。2.阅读设计总说明,备好相应的标准、法律规范、规程和标准图集。3.看建筑设计总平面图,了解项目总体规划.4.将各种图纸变更、修改和审图、图纸会审、工程队的图纸疑问标注在图纸上。5.看一层建筑平面图,对比结构施工图(包括梁板、墙柱)和专业施工图,将相邻轴线的距离计算出来标在结施的梁板图中,并将建筑附件、专业管线的立管位置和重要专业配置在梁板图中用红笔标出。6.看基础结构施工图中的桩基部分和基础部分。和地下室部分.7.看建施平面图,对比门窗表将门窗尺寸写在平面图中,并找出建施中,哪些是要在结构主体施工时需留意的地方,如:隔墙、剪力墙开门窗洞口、飘板、装饰线条等,并在梁板图中标出。8.看结施:①将墙柱梁代号按顺序找到,②将墙柱梁配筋标注在相应的平面图中,③同一张平面图中的对称部位的不同配筋和截面尺寸处做上标志,以便在检查中特别注意事项,④ 将设计在不同楼层的发生变化的地方,要查出,并标上记号,⑤对比建施、专业施工图纸,查看轴线和构件与结构有没有充突的地方,看有没有需特别注意的地方并标识,⑥楼梯处对比平面图、剖面图,将尺寸一一核算,⑦屋面图特别要与电梯的相关图纸对比。9.综合看建施的平面、立面、剖面施工图及门窗表,将表立面变化的地方在平面图上作标记。10.拿着图纸到施工现场进行对比看图并检查验收,这十分关键,一般工程们不拿图纸到现场对比这是对工作不负责任的表现,将工程队出错后修改的地方在图纸上注明,并将施工缺陷和难点出标明和记录。我是在施工过程中不断地看图纸并将各专业的施工图纸全部都看的,需要查阅相应的标准、法律规范、规程...
