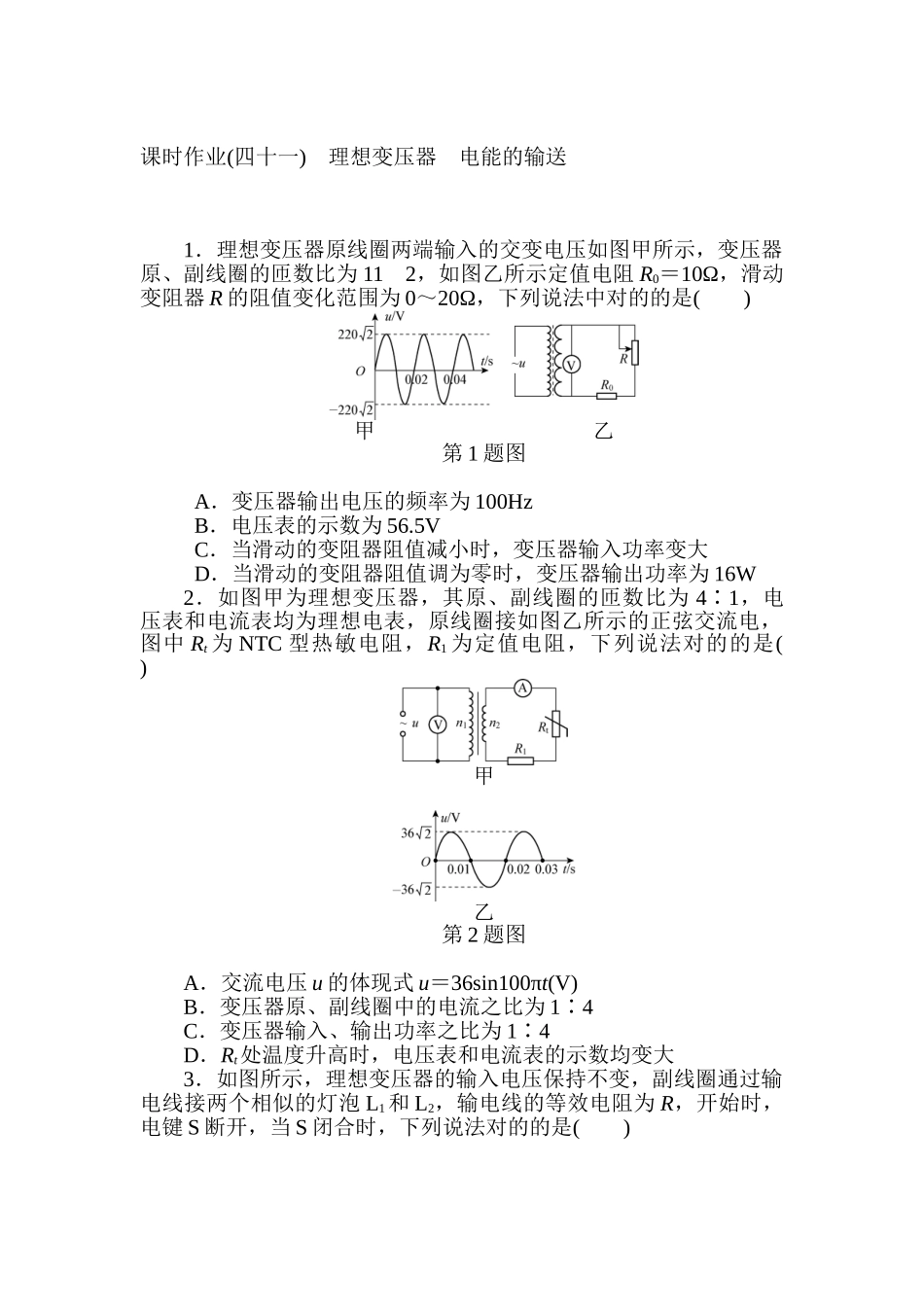

课时作业(四十一) 理想变压器 电能的输送 1．理想变压器原线圈两端输入的交变电压如图甲所示，变压器原、副线圈的匝数比为 112 ，如图乙所示定值电阻 R0＝10Ω，滑动变阻器 R 的阻值变化范围为 0～20Ω，下列说法中对的的是( )甲 乙第 1 题图 A．变压器输出电压的频率为 100Hz B．电压表的示数为 56.5V C．当滑动的变阻器阻值减小时，变压器输入功率变大 D．当滑动的变阻器阻值调为零时，变压器输出功率为 16W2．如图甲为理想变压器，其原、副线圈的匝数比为 4∶1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中 Rt 为 NTC 型热敏电阻，R1 为定值电阻，下列说法对的的是( )甲乙第 2 题图A．交流电压 u 的体现式 u＝36sin100πt(V)B．变压器原、副线圈中的电流之比为 1∶4C．变压器输入、输出功率之比为 1∶4D．Rt处温度升高时，电压表和电流表的示数均变大3．如图所示，理想变压器的输入电压保持不变，副线圈通过输电线接两个相似的灯泡 L1和 L2，输电线的等效电阻为 R，开始时，电键 S 断开，当 S 闭合时，下列说法对的的是( )第 3 题图A．电压表达数变大B．灯泡 L1更亮C．电流表达数增大D．变压器的输出功率减小甲4．图甲中的变压器为理想变压器，原、副线圈的匝数之比为101. 变压器的原线圈接如图乙所示的正弦交流电，电压表为理想电表接在副线圈两端．则( )乙第 4 题图A．原线圈上电压的有效值为 100VB．原线圈上电压的有效值约为 100VC．电压表的读数为 5.0VD．电压表的读数约为 7.07V5．某小型水电站的电能输送示意图如图所示，发电机的输出电压为 200V，输电线总电阻为 r，升压变压器原副线圈匝数分别为n1、n2，输入、输出电压分别 U1、U2，输入功率为 P；降压变压器原副线圈匝数分别为 n3、n4，输入、输出电压分别为 U3、U4，输入功率为 P′(变压器均为理想变压器)，若额定电压为 220V 的用电器正常工作，则( )第 5 题图A．U2＝U3 B．P＝P′ C.＞ D.＜6．如图所示，一只理想变压器原线圈与频率为 50Hz 的正弦交流电源相连，两个阻值均为 20Ω 的电阻串联后接在副线圈的两端．图中的电流表，电压表均为理想交流电表，原副线圈的匝数分别为200 匝和 100 匝，电压表的示数为 5V.则( )第 6 题图A．电流表的读数为 0.5AB．流过电阻的交流电的频率为 100HzC．变压器的输入电压的最大值为 20VD．变压器的输入功率为 2.5W7．如图甲...
