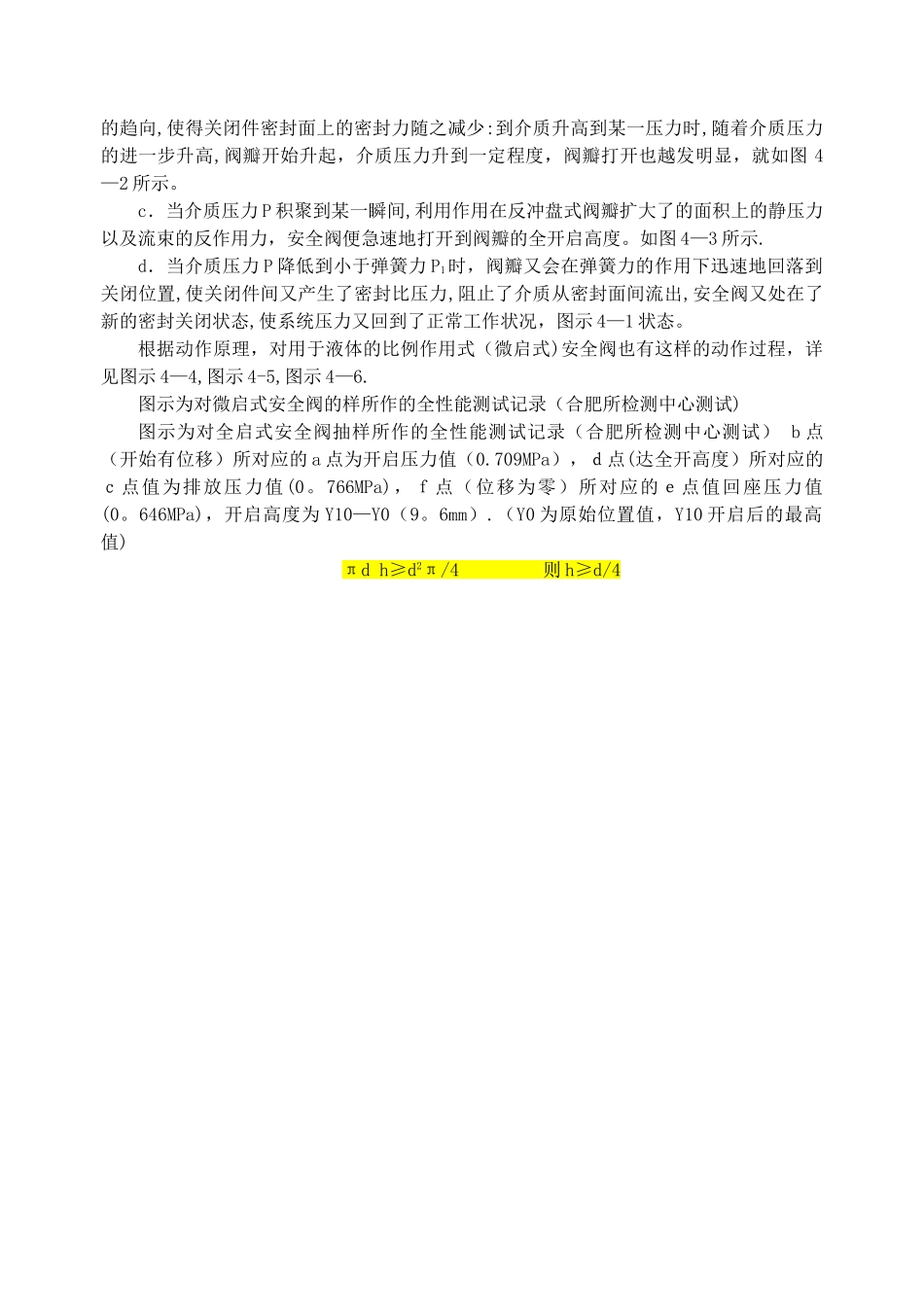

锅炉压力容器压力管道特种设备系列教材安全阀杭州华惠阀门有限公司 陈立龙电话：0571—88686517邮箱：llchen2024＠163.com中国特种设备检验协会二○○九年六月第一章 安全阀的基本知识第一节安全阀的动作原理安全阀是一种自动阀门，安全阀介质压力超过工作压力时自动开启,而在压力回到工作压力或略低于工作压力时，又自动关闭.由于多数工况条件下普遍采纳的是弹簧直接载荷式安全阀，现以弹簧式安全阀的启闭件阀瓣的受力动作作为讨论对象，以分析安全阀的动作原理，先以全启式安全阀作说明:a.当安全阀的整定压力大于被保护系统的工作压力时，阀门处于关闭状态，如图 4—1 所示。P1+P 重= p·A +Pmb．这时作用在阀瓣上的力有弹簧预紧力 P1，弹簧、弹簧座、反冲盘、阀杆等零件重力因与介质工作力相比较小，故忽略,（只有当开启力很小时,才考虑)方向向下，介质的作用力 p·A，方向向上,再就是阀座对阀瓣的托力(压紧力）,这个压紧力在密封面上所产生的比压力，保证了安全阀关闭件间有了必需的密封性.当系统中的压力升高且超过正常工作压力时,由于此时的弹簧预紧力和压紧力未发生变化，升高的压力就会使阀瓣上下受的平衡力被破坏（合力不为零）。此时阀瓣在介质升高部分压力的作用下，有向上作功阀 座调节圈阀 瓣反冲盘导向套阀 杆弹 簧阀 盖弹簧座调节螺套扳 手阀 帽横 杆主阀阀座主阀阀体进口嘴活塞主阀弹簧主阀导向套接管Ⅰ阀座调节钉螺套导阀阀体滑梭压盖顶杆阀座阀座罩压块“O”型圈阀轴导向套弹簧座弹簧盖板保护罩调整螺钉接管Ⅱ的趋向,使得关闭件密封面上的密封力随之减少:到介质升高到某一压力时,随着介质压力的进一步升高,阀瓣开始升起，介质压力升到一定程度，阀瓣打开也越发明显，就如图 4—2 所示。c．当介质压力 P 积聚到某一瞬间,利用作用在反冲盘式阀瓣扩大了的面积上的静压力以及流束的反作用力，安全阀便急速地打开到阀瓣的全开启高度。如图 4—3 所示.d．当介质压力 P 降低到小于弹簧力 P1时，阀瓣又会在弹簧力的作用下迅速地回落到关闭位置,使关闭件间又产生了密封比压力,阻止了介质从密封面间流出,安全阀又处在了新的密封关闭状态,使系统压力又回到了正常工作状况，图示 4—1 状态。根据动作原理，对用于液体的比例作用式（微启式)安全阀也有这样的动作过程，详见图示 4—4,图示 4-5,图示 4—6.图示为对微启式安全阀的样所作的全性能测试记录（合肥所检测中心测试)图示为对全启式安全阀抽样所作的全...
