室外管沟及管道工程施工组织设计

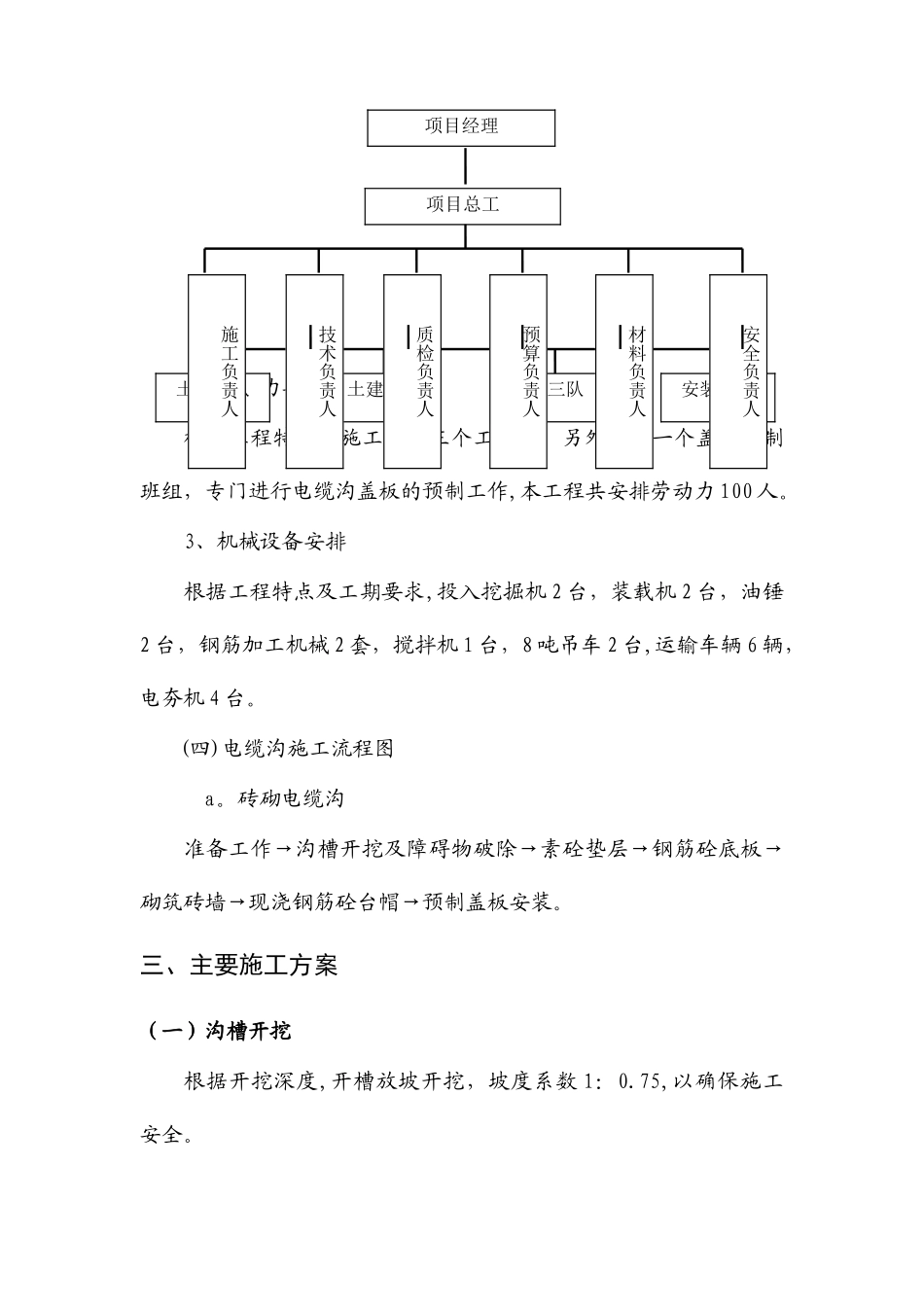

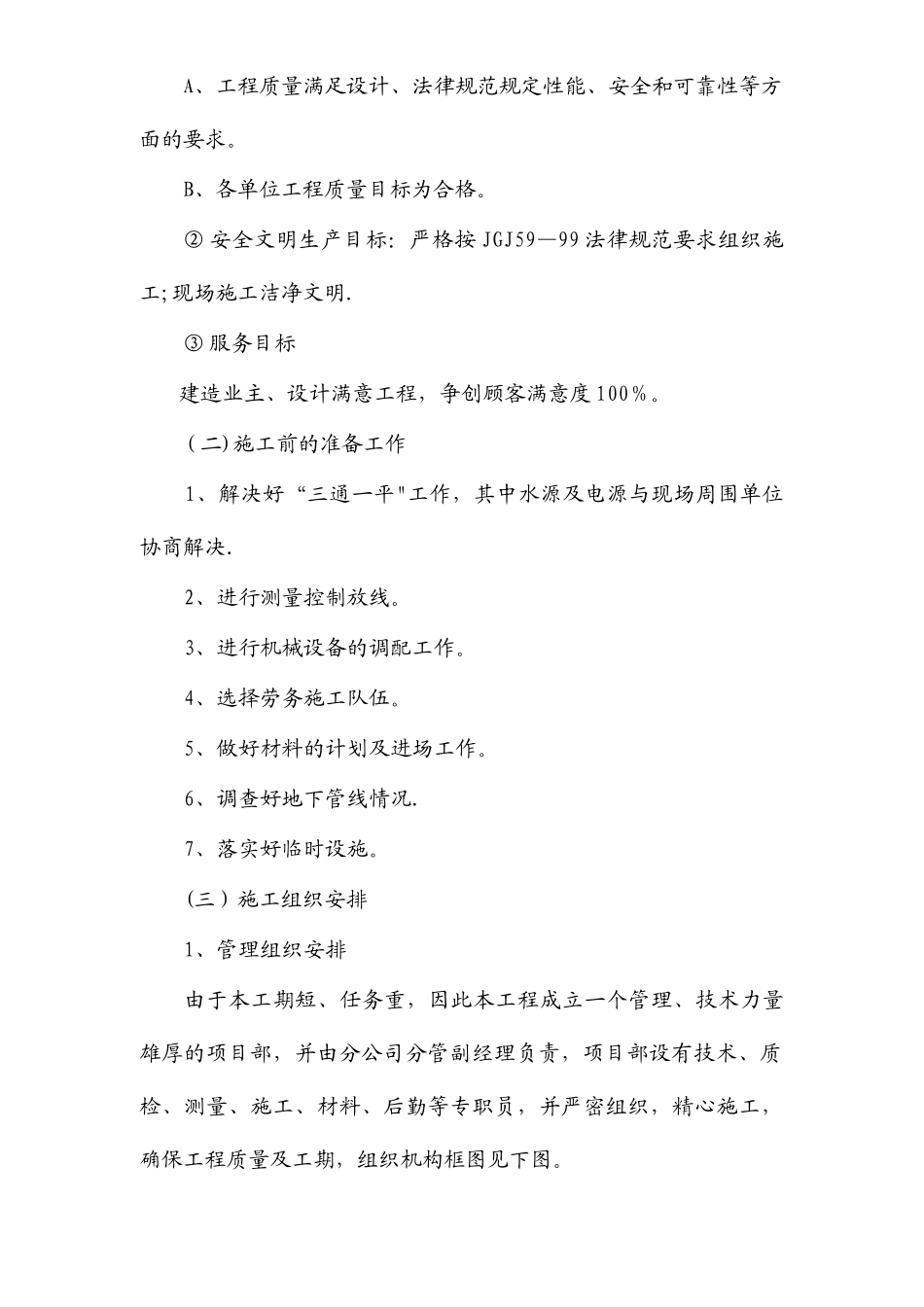

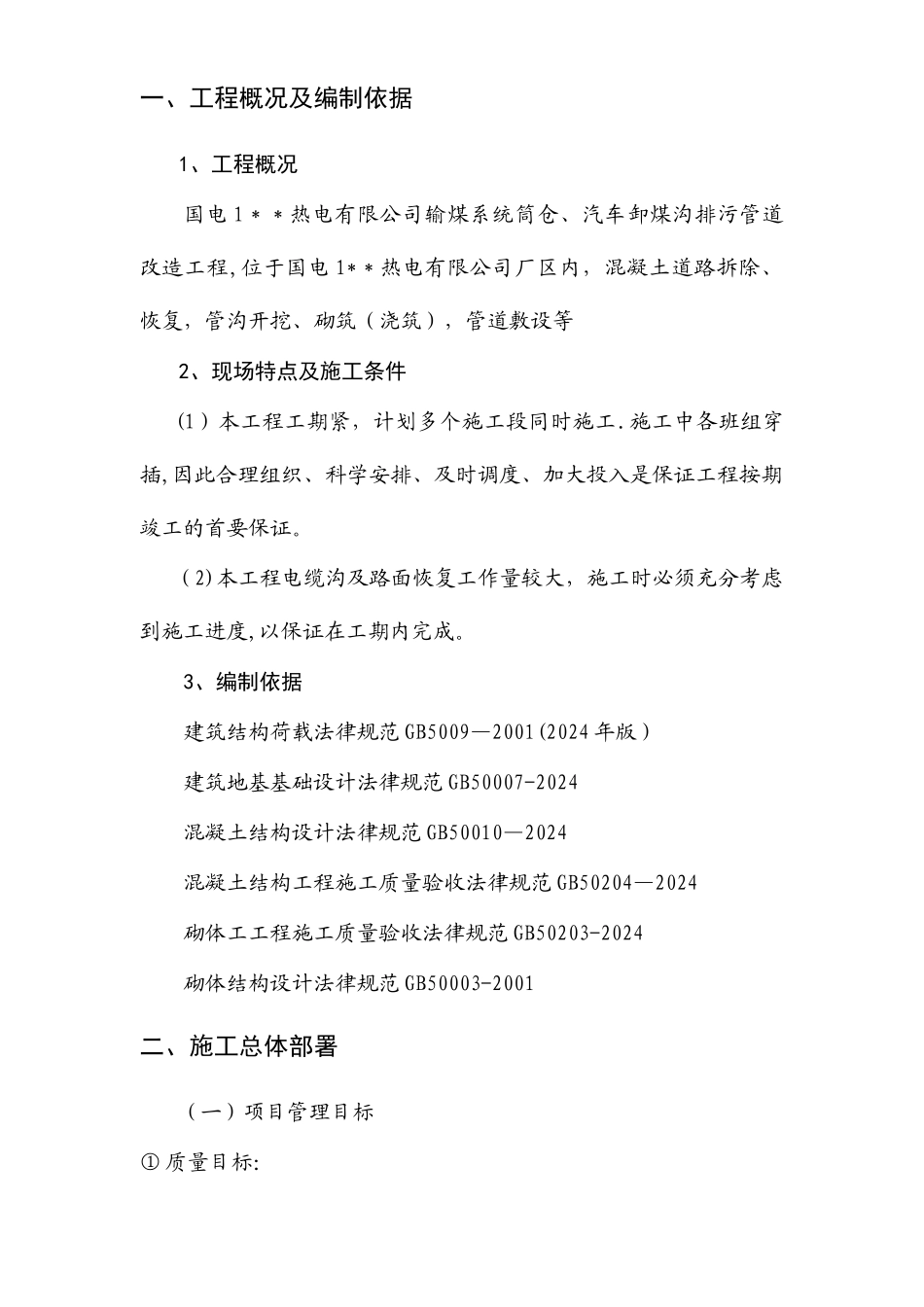

一、工程概况及编制依据1、工程概况国电 1＊＊热电有限公司输煤系统筒仓、汽车卸煤沟排污管道改造工程,位于国电 1*＊热电有限公司厂区内，混凝土道路拆除、恢复，管沟开挖、砌筑（浇筑），管道敷设等2、现场特点及施工条件 (1）本工程工期紧，计划多个施工段同时施工.施工中各班组穿插,因此合理组织、科学安排、及时调度、加大投入是保证工程按期竣工的首要保证。 （2)本工程电缆沟及路面恢复工作量较大，施工时必须充分考虑到施工进度,以保证在工期内完成。3、编制依据 建筑结构荷载法律规范 GB5009—2001(2024 年版）建筑地基基础设计法律规范 GB50007-2024混凝土结构设计法律规范 GB50010—2024 混凝土结构工程施工质量验收法律规范 GB50204—2024砌体工工程施工质量验收法律规范 GB50203-2024 砌体结构设计法律规范 GB50003-2001二、施工总体部署（一）项目管理目标① 质量目标：A、工程质量满足设计、法律规范规定性能、安全和可靠性等方面的要求。B、各单位工程质量目标为合格。② 安全文明生产目标：严格按 JGJ59—99 法律规范要求组织施工;现场施工洁净文明.③ 服务目标建造业主、设计满意工程，争创顾客满意度 100％。（二)施工前的准备工作 1、解决好“三通一平"工作，其中水源及电源与现场周围单位协商解决.2、进行测量控制放线。3、进行机械设备的调配工作。4、选择劳务施工队伍。5、做好材料的计划及进场工作。6、调查好地下管线情况.7、落实好临时设施。 (三）施工组织安排1、管理组织安排由于本工期短、任务重，因此本工程成立一个管理、技术力量雄厚的项目部，并由分公司分管副经理负责，项目部设有技术、质检、测量、施工、材料、后勤等专职员，并严密组织，精心施工，确保工程质量及工期，组织机构框图见下图。2、劳动力安排根据工程特点，施工时分三个工作段，另外成立一个盖板预制班组，专门进行电缆沟盖板的预制工作,本工程共安排劳动力 100 人。3、机械设备安排根据工程特点及工期要求,投入挖掘机 2 台，装载机 2 台，油锤2 台，钢筋加工机械 2 套，搅拌机 1 台，8 吨吊车 2 台,运输车辆 6 辆，电夯机 4 台。(四)电缆沟施工流程图 a。砖砌电缆沟准备工作→沟槽开挖及障碍物破除→素砼垫层→钢筋砼底板→砌筑砖墙→现浇钢筋砼台帽→预制盖板安装。三、主要施工方案（一）沟槽开挖根据开挖深度,开槽放坡开挖，坡度系数 1：0.75,以确保施工安全。项目经理项目总工土建一队土建二队安...
