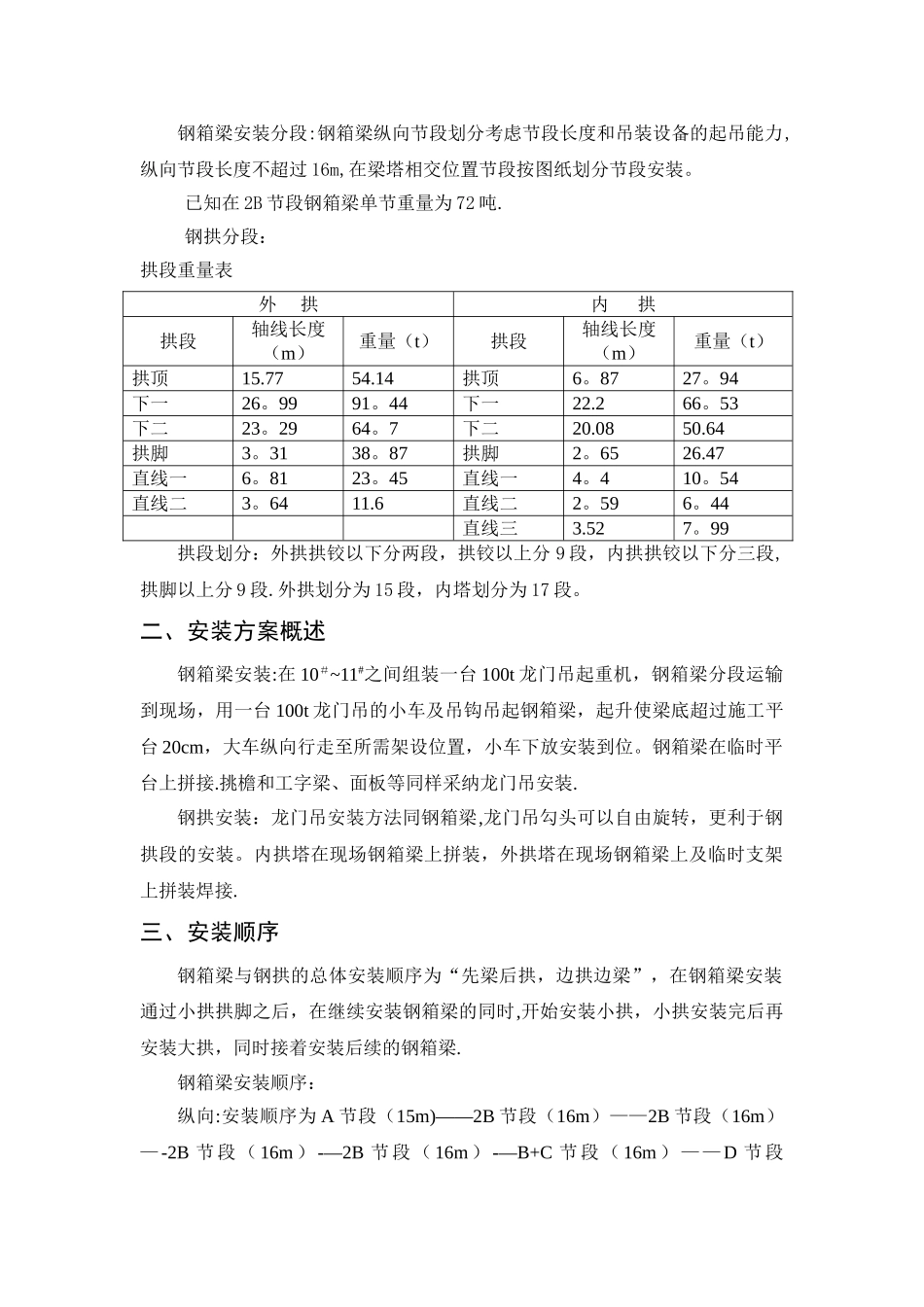

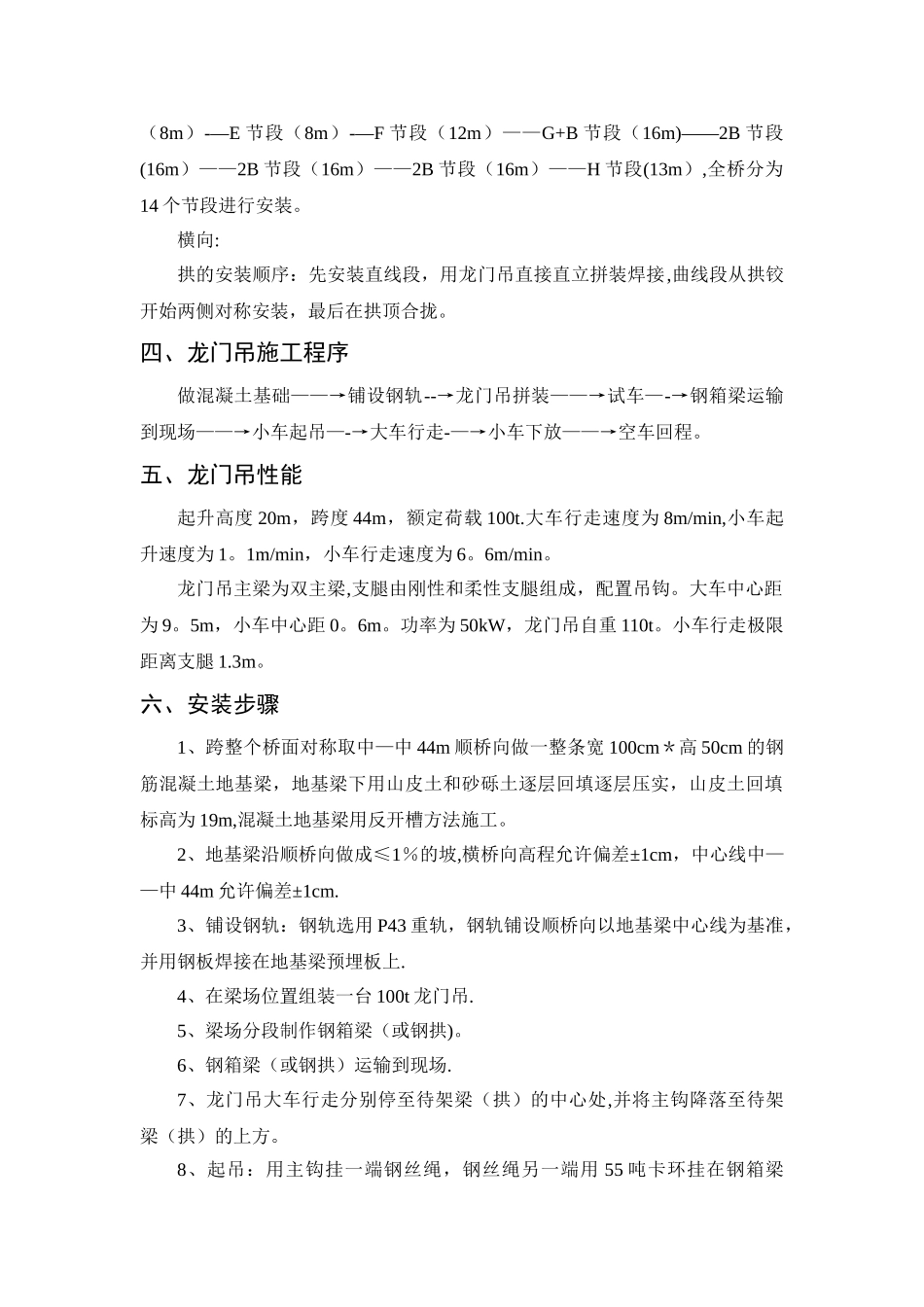

锦州市云飞南街小凌河大桥工程龙门吊安装钢结构施工方案天津第三市政公路工程有限公司锦州市云飞南街小凌河大桥项目经理部2024 年 4 月一、工程概况:小凌河桥 7#~10#上部结构为钢结构,分为双钢箱主梁和钢拱两大部分。主梁为双钢箱主梁,标准段梁宽 30 米,在与内拱塔相交处人行道绕行,局部加宽至 33。2m,梁高 2.8 米。单箱室顶宽为 5.7 米,底宽为 4。9 米,外侧腹板倾斜,内侧腹板竖直.箱内设置横隔板,间距 4。0m,对应位置箱外两箱之间设置横梁,两侧各设 3.6 米的悬臂。在整断面中间设置 1 道纵梁。顶板厚度 14mm,重车道加厚至 16mm,底板厚度 14~40mm。钢箱梁安装分段:钢箱梁纵向节段划分考虑节段长度和吊装设备的起吊能力,纵向节段长度不超过 16m,在梁塔相交位置节段按图纸划分节段安装。已知在 2B 节段钢箱梁单节重量为 72 吨.钢拱分段:拱段重量表外 拱内 拱拱段轴线长度(m)重量(t)拱段轴线长度(m)重量(t)拱顶15.7754.14拱顶6。8727。94下一26。9991。44下一22.266。53下二23。2964。7下二20.0850.64拱脚3。3138。87拱脚2。6526.47直线一6。8123。45直线一4。410。54直线二3。6411.6直线二2。596。44直线三3.527。99拱段划分:外拱拱铰以下分两段,拱铰以上分 9 段,内拱拱铰以下分三段,拱脚以上分 9 段.外拱划分为 15 段,内塔划分为 17 段。二、安装方案概述钢箱梁安装:在 10#~11#之间组装一台 100t 龙门吊起重机,钢箱梁分段运输到现场,用一台 100t 龙门吊的小车及吊钩吊起钢箱梁,起升使梁底超过施工平台 20cm,大车纵向行走至所需架设位置,小车下放安装到位。钢箱梁在临时平台上拼接.挑檐和工字梁、面板等同样采纳龙门吊安装.钢拱安装:龙门吊安装方法同钢箱梁,龙门吊勾头可以自由旋转,更利于钢拱段的安装。内拱塔在现场钢箱梁上拼装,外拱塔在现场钢箱梁上及临时支架上拼装焊接.三、安装顺序钢箱梁与钢拱的总体安装顺序为“先梁后拱,边拱边梁”,在钢箱梁安装通过小拱拱脚之后,在继续安装钢箱梁的同时,开始安装小拱,小拱安装完后再安装大拱,同时接着安装后续的钢箱梁.钢箱梁安装顺序:纵向:安装顺序为 A 节段(15m)——2B 节段(16m)——2B 节段(16m)— -2B 节段( 16m ) -—2B 节段( 16m ) -—B+C 节段( 16m ) —— D 节段(8m)-—E 节段(8m)-—F 节段(12m)——G+B 节段(16m)——2B 节段(16m)——2B 节段(16m)——2B 节...
