岩洞泵站自动化监控系统调试方案

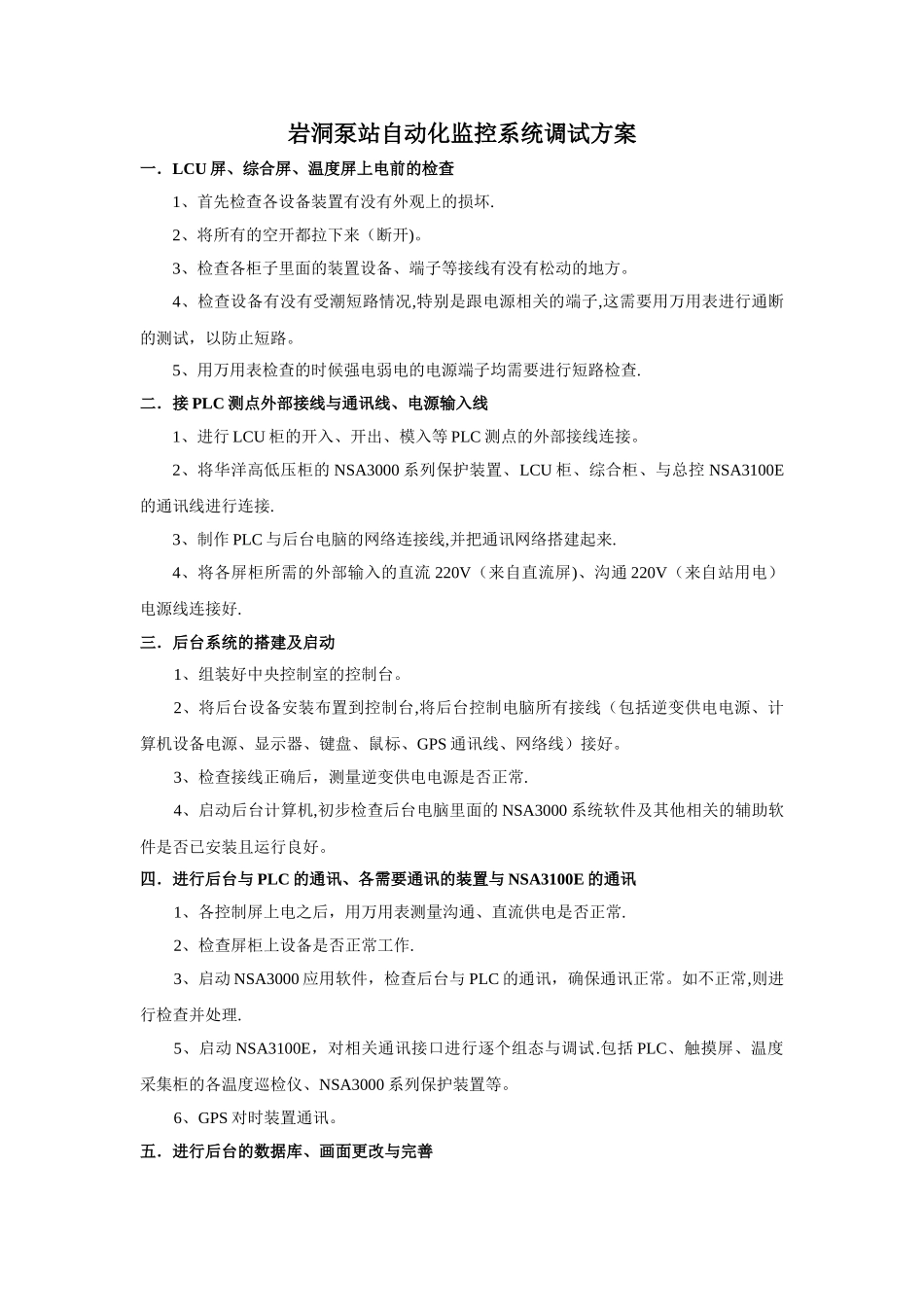

岩洞泵站自动化监控系统调试方案_第1页
1/4
岩洞泵站自动化监控系统调试方案_第2页
2/4
岩洞泵站自动化监控系统调试方案_第3页
3/4
岩洞泵站自动化监控系统调试方案一.LCU 屏、综合屏、温度屏上电前的检查 1、首先检查各设备装置有没有外观上的损坏.2、将所有的空开都拉下来(断开)。3、检查各柜子里面的装置设备、端子等接线有没有松动的地方。4、检查设备有没有受潮短路情况,特别是跟电源相关的端子,这需要用万用表进行通断的测试,以防止短路。5、用万用表检查的时候强电弱电的电源端子均需要进行短路检查.二.接 PLC 测点外部接线与通讯线、电源输入线1、进行 LCU 柜的开入、开出、模入等 PLC 测点的外部接线连接。2、将华洋高低压柜的 NSA3000 系列保护装置、LCU 柜、综合柜、与总控 NSA3100E的通讯线进行连接.3、制作 PLC 与后台电脑的网络连接线,并把通讯网络搭建起来.4、将各屏柜所需的外部输入的直流 220V(来自直流屏)、沟通 220V(来自站用电)电源线连接好.三.后台系统的搭建及启动1、组装好中央控制室的控制台。2、将后台设备安装布置到控制台,将后台控制电脑所有接线(包括逆变供电电源、计算机设备电源、显示器、键盘、鼠标、GPS 通讯线、网络线)接好。3、检查接线正确后,测量逆变供电电源是否正常.4、启动后台计算机,初步检查后台电脑里面的 NSA3000 系统软件及其他相关的辅助软件是否已安装且运行良好。四.进行后台与 PLC 的通讯、各需要通讯的装置与 NSA3100E 的通讯1、各控制屏上电之后,用万用表测量沟通、直流供电是否正常.2、检查屏柜上设备是否正常工作.3、启动 NSA3000 应用软件,检查后台与 PLC 的通讯,确保通讯正常。如不正常,则进行检查并处理.5、启动 NSA3100E,对相关通讯接口进行逐个组态与调试.包括 PLC、触摸屏、温度采集柜的各温度巡检仪、NSA3000 系列保护装置等。6、GPS 对时装置通讯。五.进行后台的数据库、画面更改与完善1、根据现场实际情况进行后台数据库的更改以及后台画面的完善工作。2、必要时,也要对触摸屏的画面进行相应更改与完善.六.进行 PLC 的开入测点的对点1、进行 PLC 的开入测点的对点。2、通过对点,可以检查 PLC 的相关开入测点的外部接线是否正确,甚至是相关的装置的信号是否正确。3、具体的做法为:利用短接线短接外部设备的信号输入的点与开入公共端来触发信号,然后在后台或者是触摸屏上来查看相应的开入测点是否响应。4、假如条件允许还可以在启动装置的情况下来产生需要进行测试的信号,然后在后台或者是触摸屏上来检验.5、开入测点对点的过程中要进行记录,并最后整...
