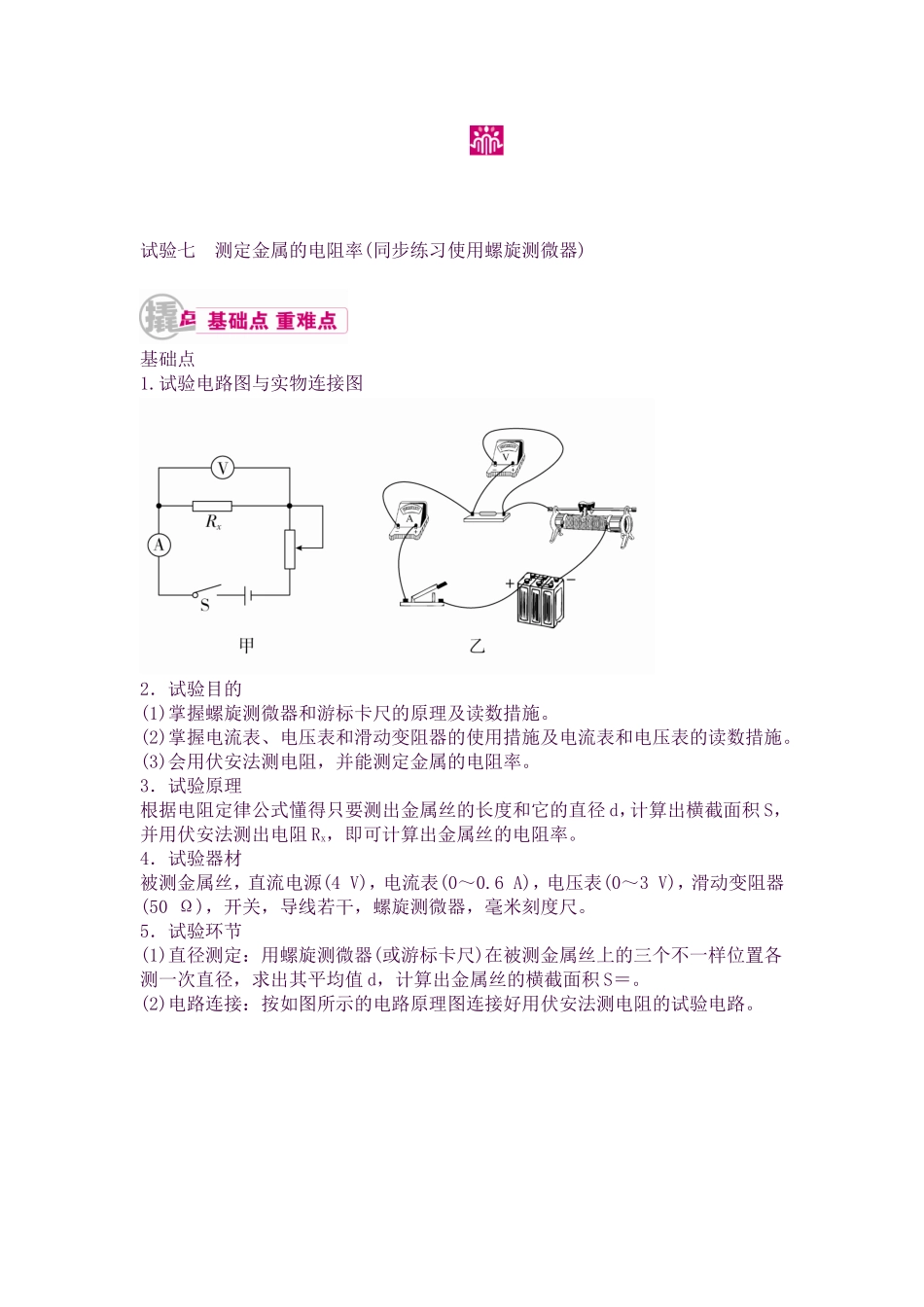

试验七 测定金属的电阻率(同步练习使用螺旋测微器)基础点1
试验电路图与实物连接图2．试验目的(1)掌握螺旋测微器和游标卡尺的原理及读数措施
(2)掌握电流表、电压表和滑动变阻器的使用措施及电流表和电压表的读数措施
(3)会用伏安法测电阻，并能测定金属的电阻率
3．试验原理根据电阻定律公式懂得只要测出金属丝的长度和它的直径 d，计算出横截面积 S，并用伏安法测出电阻 Rx，即可计算出金属丝的电阻率
4．试验器材被测金属丝，直流电源(4 V)，电流表(0～0
6 A)，电压表(0～3 V)，滑动变阻器(50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺
5．试验环节(1)直径测定：用螺旋测微器(或游标卡尺)在被测金属丝上的三个不一样位置各测一次直径，求出其平均值 d，计算出金属丝的横截面积 S＝

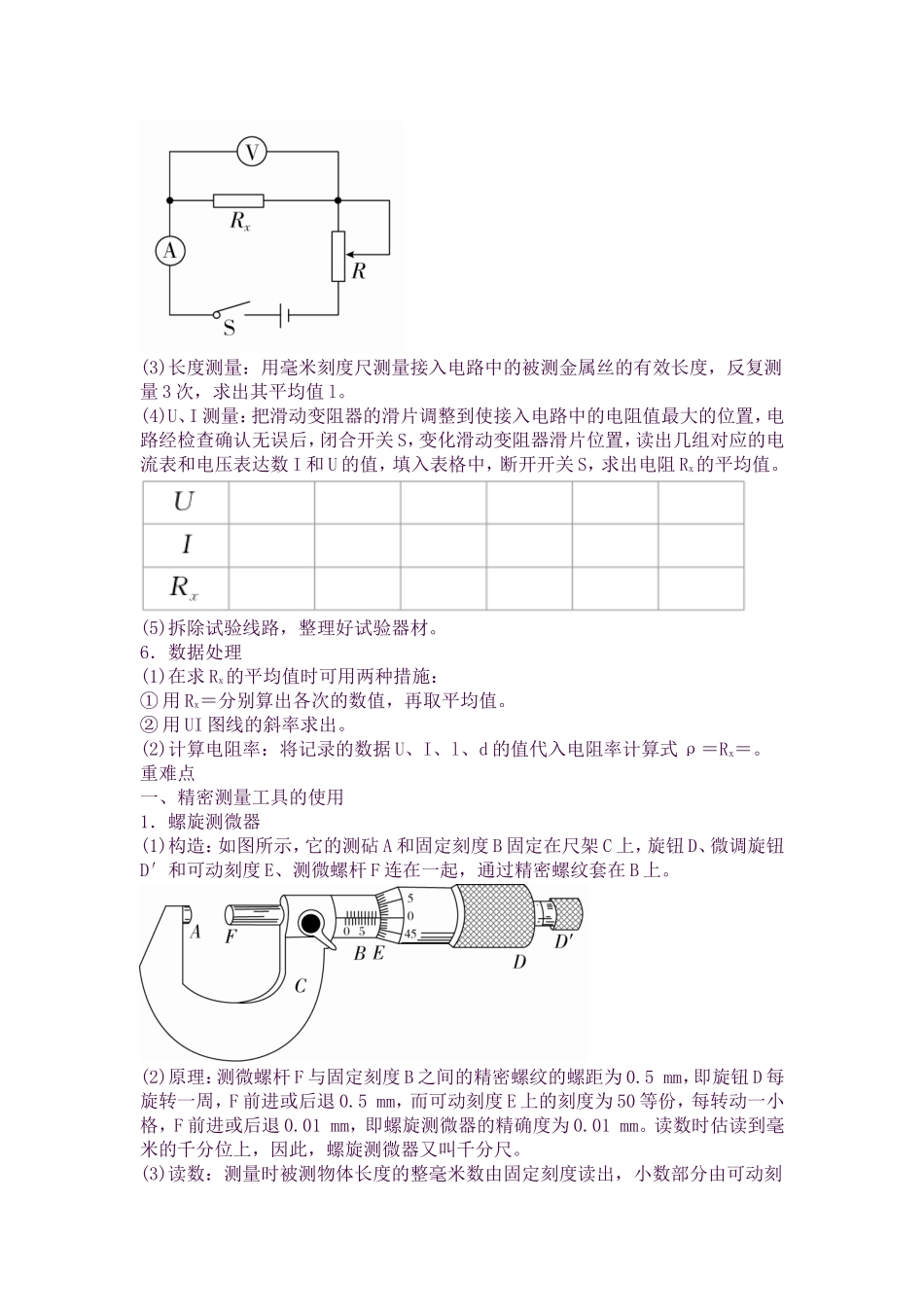

(2)电路连接：按如图所示的电路原理图连接好用伏安法测电阻的试验电路
(3)长度测量：用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量 3 次，求出其平均值 l
(4)U、I 测量：把滑动变阻器的滑片调整到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关 S，变化滑动变阻器滑片位置，读出几组对应的电流表和电压表达数 I 和 U 的值，填入表格中，断开开关 S，求出电阻 Rx的平均值
(5)拆除试验线路，整理好试验器材
6．数据处理(1)在求 Rx的平均值时可用两种措施：① 用 Rx＝分别算出各次的数值，再取平均值
② 用 UI 图线的斜率求出
(2)计算电阻率：将记录的数据 U、I、l、d 的值代入电阻率计算式 ρ＝Rx＝
重难点一、精密测量工具的使用1．螺旋测微器(1)构造：如图所示，它的测砧 A 和固定刻度 B 固定在尺架 C 上，旋钮 D、微调旋钮D′和可动刻度 E、测微螺杆 F 连在一起，通过精密螺纹套在 B 上

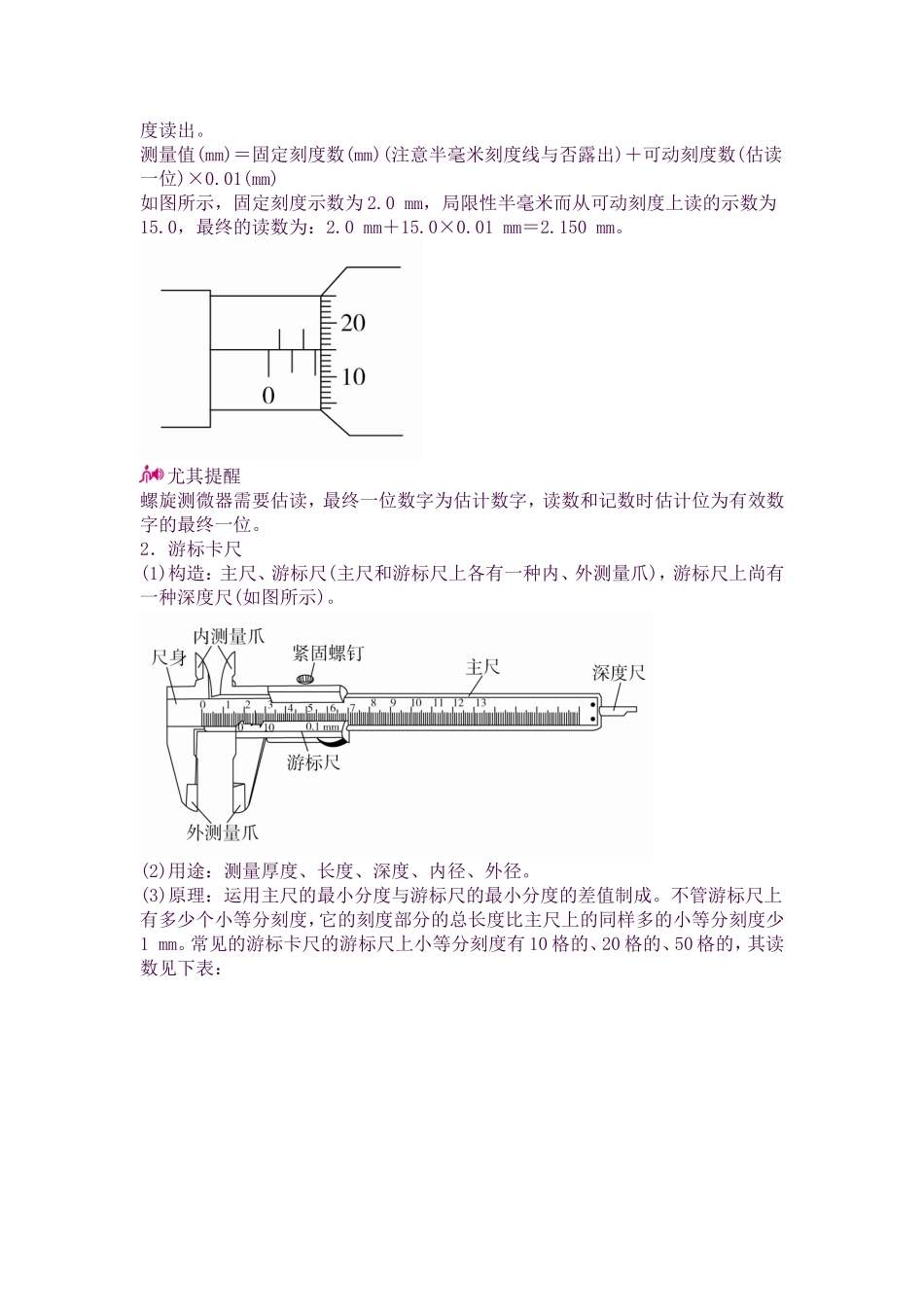

(2)原理：测微螺杆 F 与固定刻度
