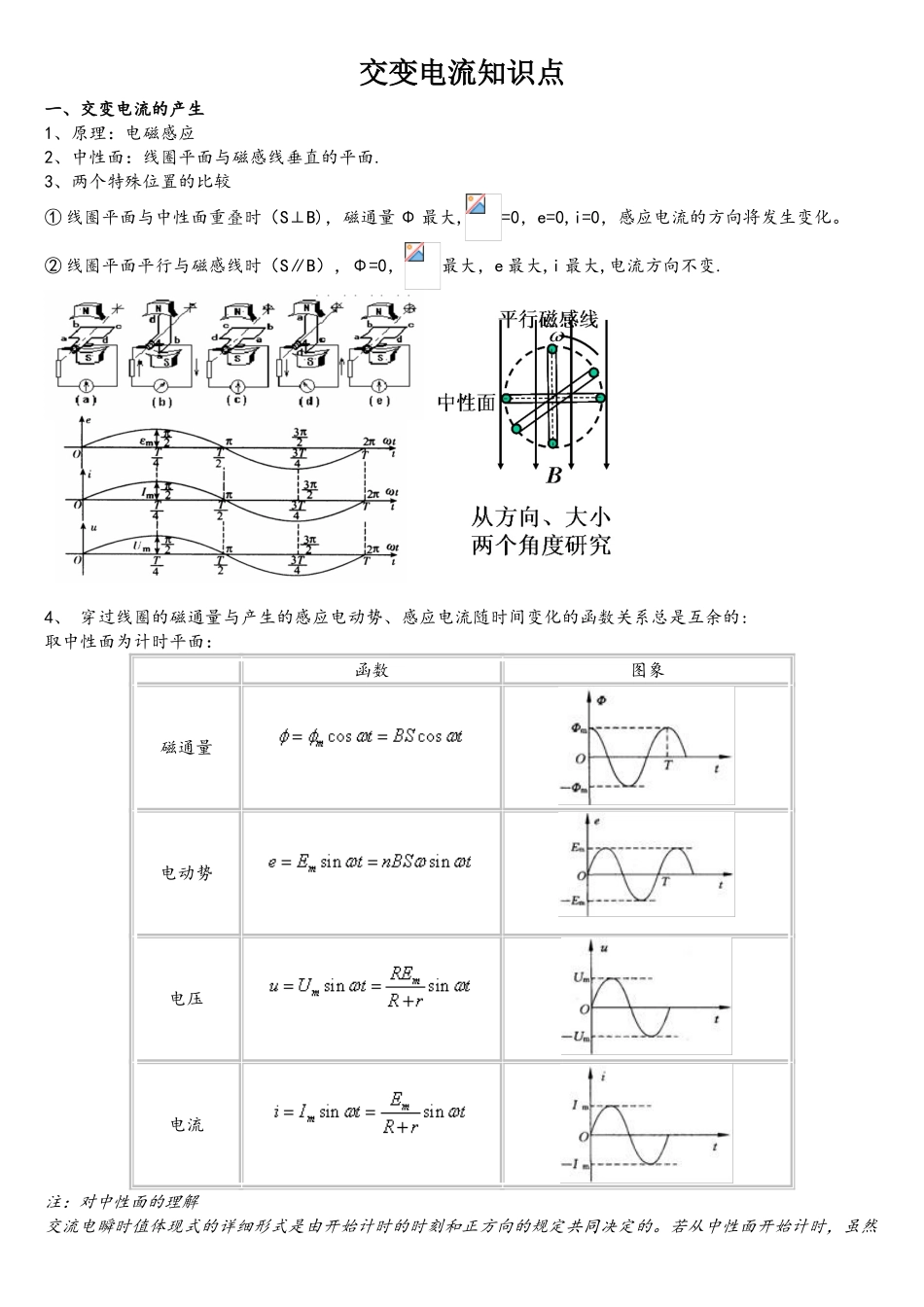

交变电流知识点一、交变电流的产生1、原理：电磁感应2、中性面：线圈平面与磁感线垂直的平面.3、两个特殊位置的比较① 线圈平面与中性面重叠时（S⊥B)，磁通量 Φ 最大,=0，e=0,i=0，感应电流的方向将发生变化。② 线圈平面平行与磁感线时（S∥B），Φ=0，最大，e 最大,i 最大,电流方向不变.4、 穿过线圈的磁通量与产生的感应电动势、感应电流随时间变化的函数关系总是互余的:取中性面为计时平面： 函数图象磁通量电动势电压电流注：对中性面的理解交流电瞬时值体现式的详细形式是由开始计时的时刻和正方向的规定共同决定的。若从中性面开始计时，虽然该时刻穿过线圈的磁通量最大，但线圈两边的运动方向恰与磁场方向平行，不切割磁感线，电动势为零，故其体现式为；但若从线圈平面和磁场平行时开始计时，虽然该时刻穿过线圈的磁通量为零，但由于此时线圈两边的速度方向和磁场方向垂直，电动势最大，故其体现式为.例：矩形线框绕垂直于匀强磁场且在线框平面的轴匀速转动时产生了交变电流,下列说法对的的是( ） A．当线框位于中性面时，线框中感应电动势最大 B．当穿过线框的磁通量为零时，线框中的感应电动势也为零 C．每当线框通过中性面时，感应电动势或感应电流方向就变化一次 D．线框通过中性面时，各边切割磁感线的速度为零 答案:CD【变式训练】一单匝闭合线框在匀强磁场中绕垂直于磁场方向的轴匀速转动，在转动过程中，线框中的最大磁通量为，最大感应电动势为，则下列说法中对的的是（ ).当穿过线框的磁通量为零时，感应电动势也为零.当穿过线框的磁通量减小时,感应电动势在增大.当穿过线框的磁通量等于时，感应电动势等于.线框转动的角速度【变式训练】如图所示,矩形线圈 abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴 P1 和 P2 以相似的角速度匀速转动，当线圈平面转到与磁场方向平行时（ )A.线圈绕 P1 转动时的电流等于绕 P 转动时的电流B.线圈绕 P1 转动时的电动势不不小于绕 P2 转动时的电动势C。线圈绕 P1 和 P2 转动时电流的方向相似，都是 a→b→c→dD.线圈绕 P1 转动时 dc 边受到的安培力不小于绕 P2 转动时 dc 边受到的安培力答案：BD A二、对交变电流图像的理解交变电流的图像包括 φ-t、e—t、i—t、u—t 等，详细图像见上页，现只研究 e-t 图像从图像上可得到信息:1、线圈平面与中性面平行时为计时平面2、电流最大值3、周期 T 和频率 f4、不一样步刻交流电的瞬时值5、线...
