2025年下半年电子商务设计师下午案例真题模拟+答案解析全国计算机软考

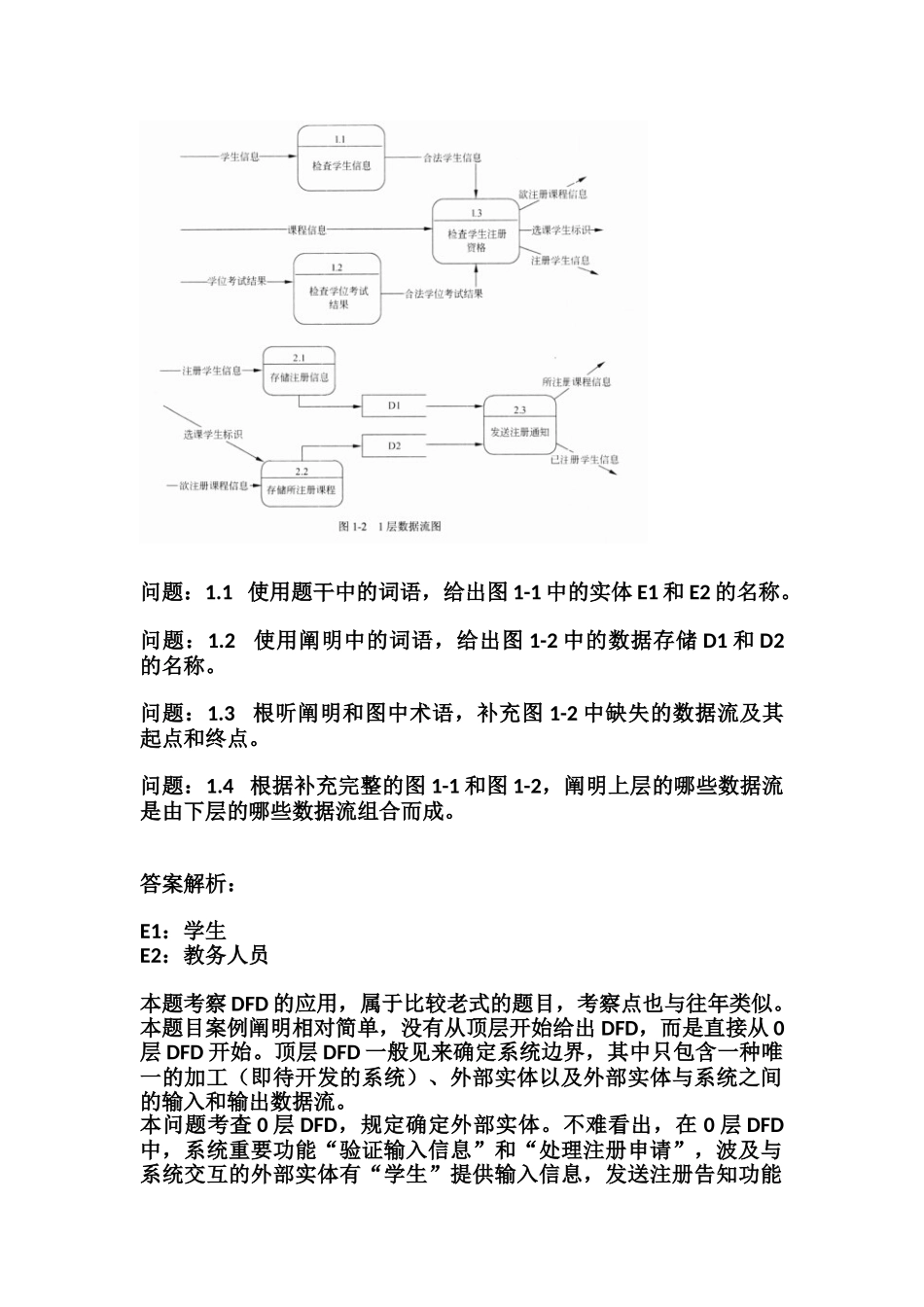

下六个月电子商务设计师下午案例真题+答案解析全国计算机软考 下六个月电子商务设计师下午案例真题+答案解析第 1 题某大学欲开发一种基于 Web 的课程注册系统，该系统的重要功能如下：1.验证输入信息(1)检查学生信息：检查学生输入的所有注册所需信息。假如信息不合法，则返回学生信息不合法提醒；假如合法，则输出合法学生信息。(2)检查学位考试成果：检査学生提供的学位考试成果。假如不合法，则返回学位考试成果不合法提醒；假如合法，则检查该学生注册资格。(3)检查学生注册资格：根据合法学生信息和合法学位考试成果，检查该学生对欲选课程的注册资格。假如无资格，则返回无注册资格提醒；假如有注册资格，则输出注册学生信息（包含选课学生标识）和欲注册课程信息。2.处理注册申请(1)存储注册信息：将注册学生信息记录在学生库。(2)存储所注册课程：将选课学生标识与欲注册课程进行关联，然后存入课程库。(3)发送注册告知：从学生库中读取注册学生信息，从课程库中读取所注册课程信息，给学生发送接受提醒；给教务人员发送所注册课程信息和已注册学生信息。现采用构造化措施对课程注册系统进行分析与设计，获得如图 1-1所示的 0 层数据流图和图 1-2 所示的 1 层数据流图。 问题：1.1 使用题干中的词语，给出图 1-1 中的实体 E1 和 E2 的名称。 问题：1.2 使用阐明中的词语，给出图 1-2 中的数据存储 D1 和 D2的名称。 问题：1.3 根听阐明和图中术语，补充图 1-2 中缺失的数据流及其起点和终点。 问题：1.4 根据补充完整的图 1-1 和图 1-2，阐明上层的哪些数据流是由下层的哪些数据流组合而成。 答案解析：E1：学生E2：教务人员本题考察 DFD 的应用，属于比较老式的题目，考察点也与往年类似。本题目案例阐明相对简单，没有从顶层开始给出 DFD，而是直接从 0层 DFD 开始。顶层 DFD 一般见来确定系统边界，其中只包含一种唯一的加工（即待开发的系统）、外部实体以及外部实体与系统之间的输入和输出数据流。本问题考査 0 层 DFD，规定确定外部实体。不难看出，在 0 层 DFD中，系统重要功能“验证输入信息”和“处理注册申请”，波及与系统交互的外部实体有“学生”提供输入信息，发送注册告知功能给“教务人员”发送所注册的课程信息和已注册的学生信息，从而即可确定 E1 为“学生”实体，E2 为“教务人员”实体。答案解析：D1：学生库D2：课程库本问题规定确定 1 层数据流图中的数据...
