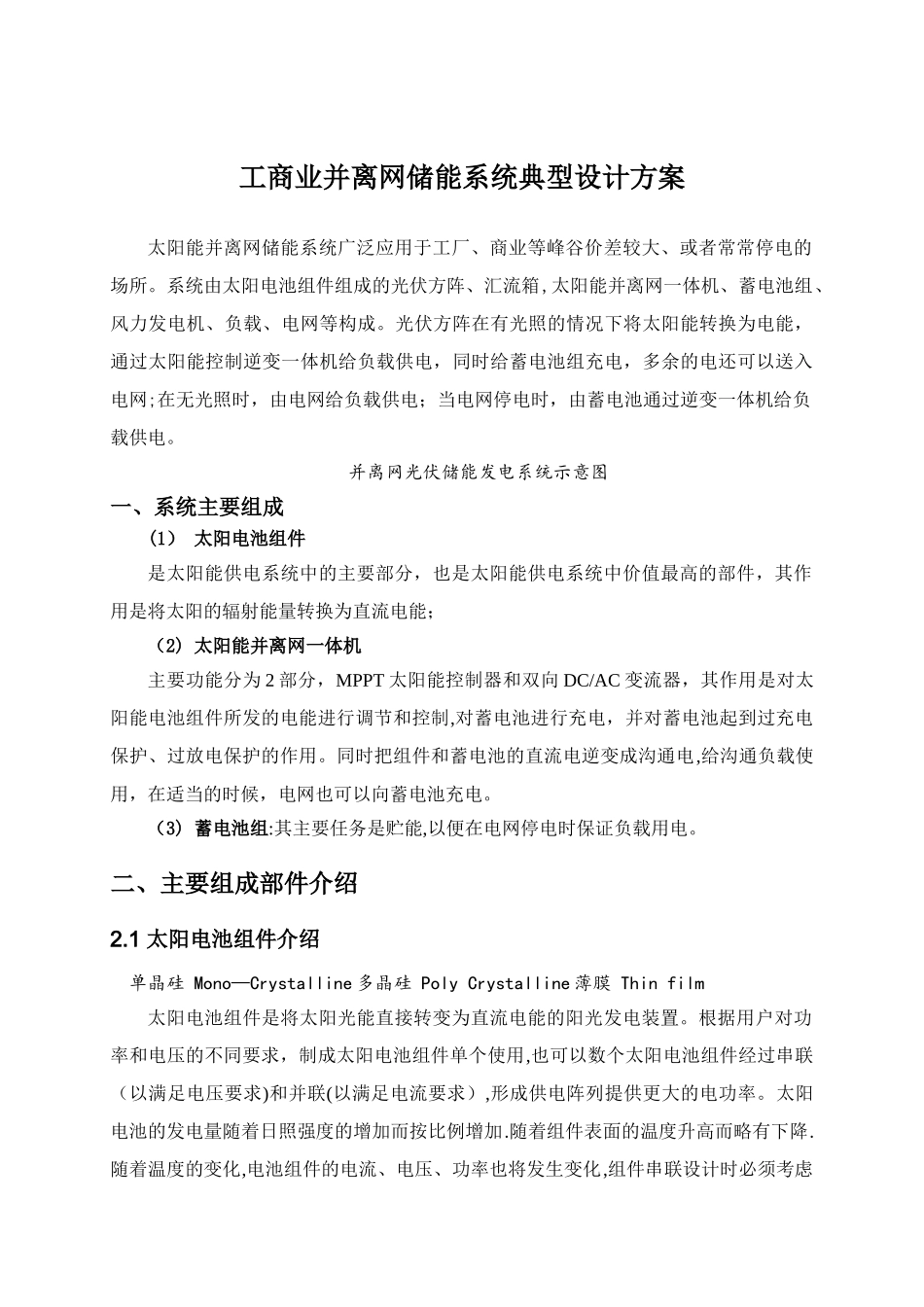

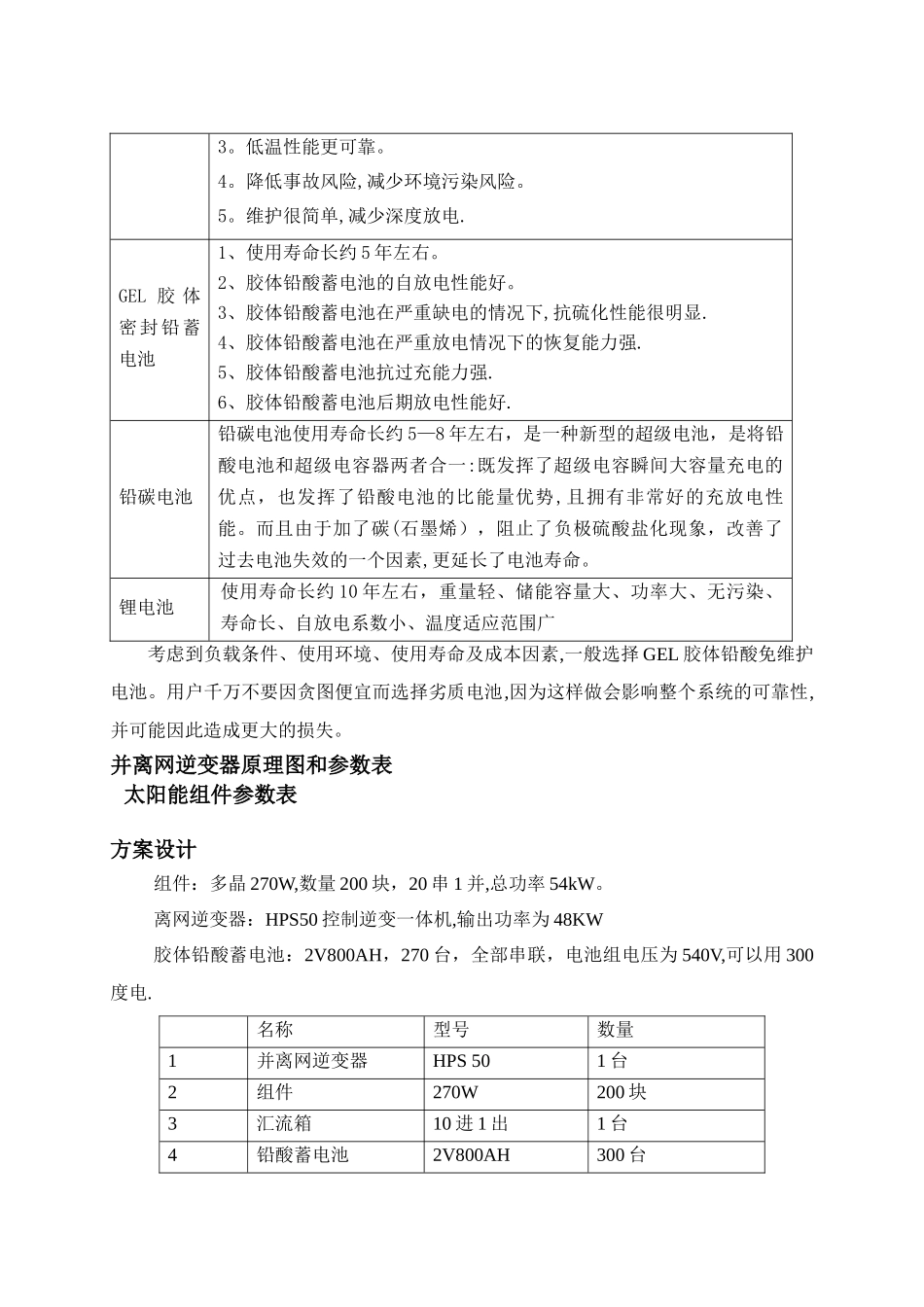

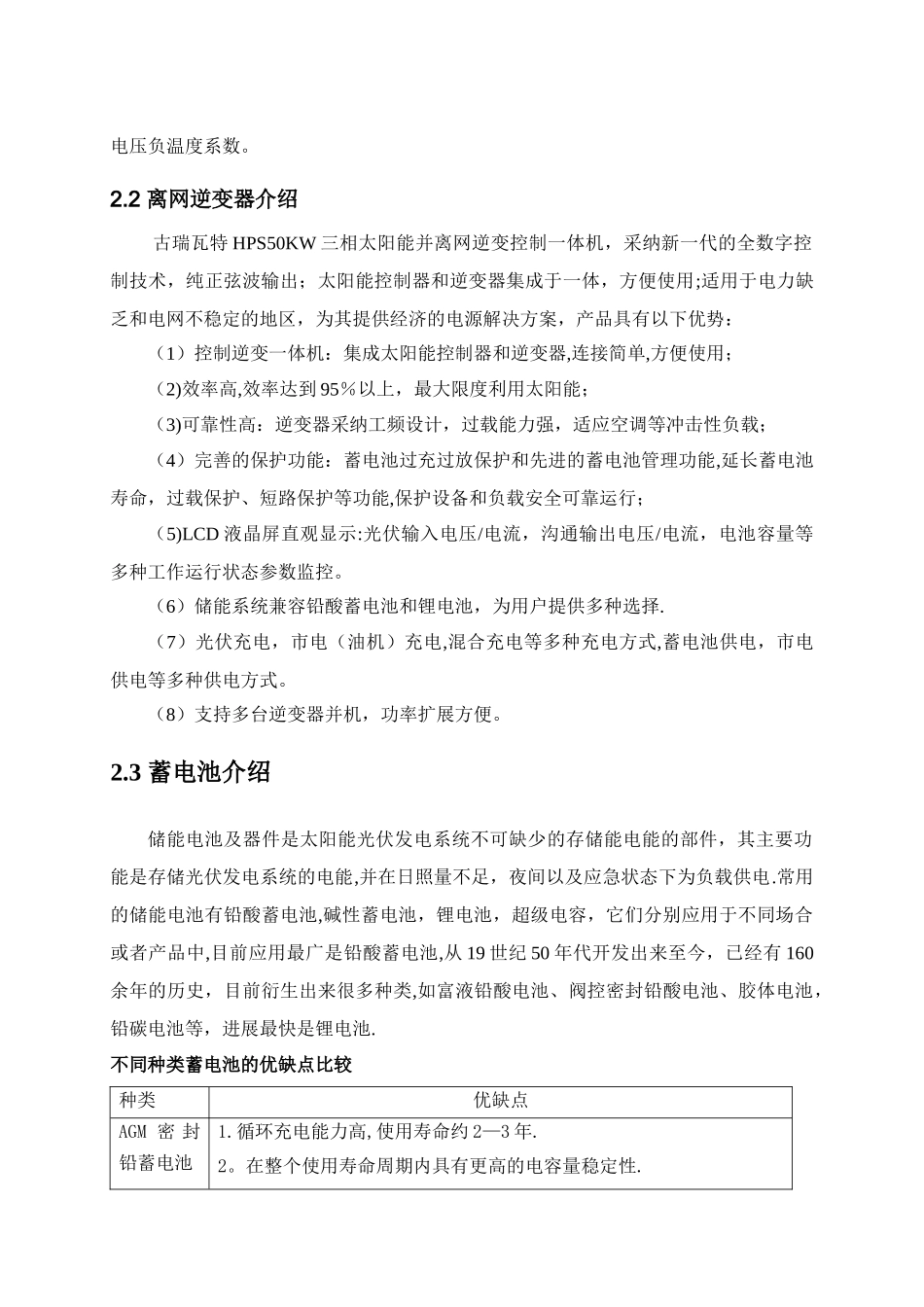

工商业并离网储能系统典型设计方案太阳能并离网储能系统广泛应用于工厂、商业等峰谷价差较大、或者常常停电的场所。系统由太阳电池组件组成的光伏方阵、汇流箱,太阳能并离网一体机、蓄电池组、风力发电机、负载、电网等构成。光伏方阵在有光照的情况下将太阳能转换为电能,通过太阳能控制逆变一体机给负载供电,同时给蓄电池组充电,多余的电还可以送入电网;在无光照时,由电网给负载供电;当电网停电时,由蓄电池通过逆变一体机给负载供电。并离网光伏储能发电系统示意图一、系统主要组成(1) 太阳电池组件是太阳能供电系统中的主要部分,也是太阳能供电系统中价值最高的部件,其作用是将太阳的辐射能量转换为直流电能;(2) 太阳能并离网一体机主要功能分为 2 部分,MPPT 太阳能控制器和双向 DC/AC 变流器,其作用是对太阳能电池组件所发的电能进行调节和控制,对蓄电池进行充电,并对蓄电池起到过充电保护、过放电保护的作用。同时把组件和蓄电池的直流电逆变成沟通电,给沟通负载使用,在适当的时候,电网也可以向蓄电池充电。(3) 蓄电池组:其主要任务是贮能,以便在电网停电时保证负载用电。二、主要组成部件介绍2.1 太阳电池组件介绍单晶硅 Mono—Crystalline 多晶硅 Poly Crystalline 薄膜 Thin film 太阳电池组件是将太阳光能直接转变为直流电能的阳光发电装置。根据用户对功率和电压的不同要求,制成太阳电池组件单个使用,也可以数个太阳电池组件经过串联(以满足电压要求)和并联(以满足电流要求),形成供电阵列提供更大的电功率。太阳电池的发电量随着日照强度的增加而按比例增加.随着组件表面的温度升高而略有下降.随着温度的变化,电池组件的电流、电压、功率也将发生变化,组件串联设计时必须考虑电压负温度系数。2.2 离网逆变器介绍 古瑞瓦特 HPS50KW 三相太阳能并离网逆变控制一体机,采纳新一代的全数字控制技术,纯正弦波输出;太阳能控制器和逆变器集成于一体,方便使用;适用于电力缺乏和电网不稳定的地区,为其提供经济的电源解决方案,产品具有以下优势:(1)控制逆变一体机:集成太阳能控制器和逆变器,连接简单,方便使用;(2)效率高,效率达到 95%以上,最大限度利用太阳能;(3)可靠性高:逆变器采纳工频设计,过载能力强,适应空调等冲击性负载;(4)完善的保护功能:蓄电池过充过放保护和先进的蓄电池管理功能,延长蓄电池寿命,过载保护、短路保护等功能,保护设备和负载安全可靠运行;(5)LCD 液晶...
