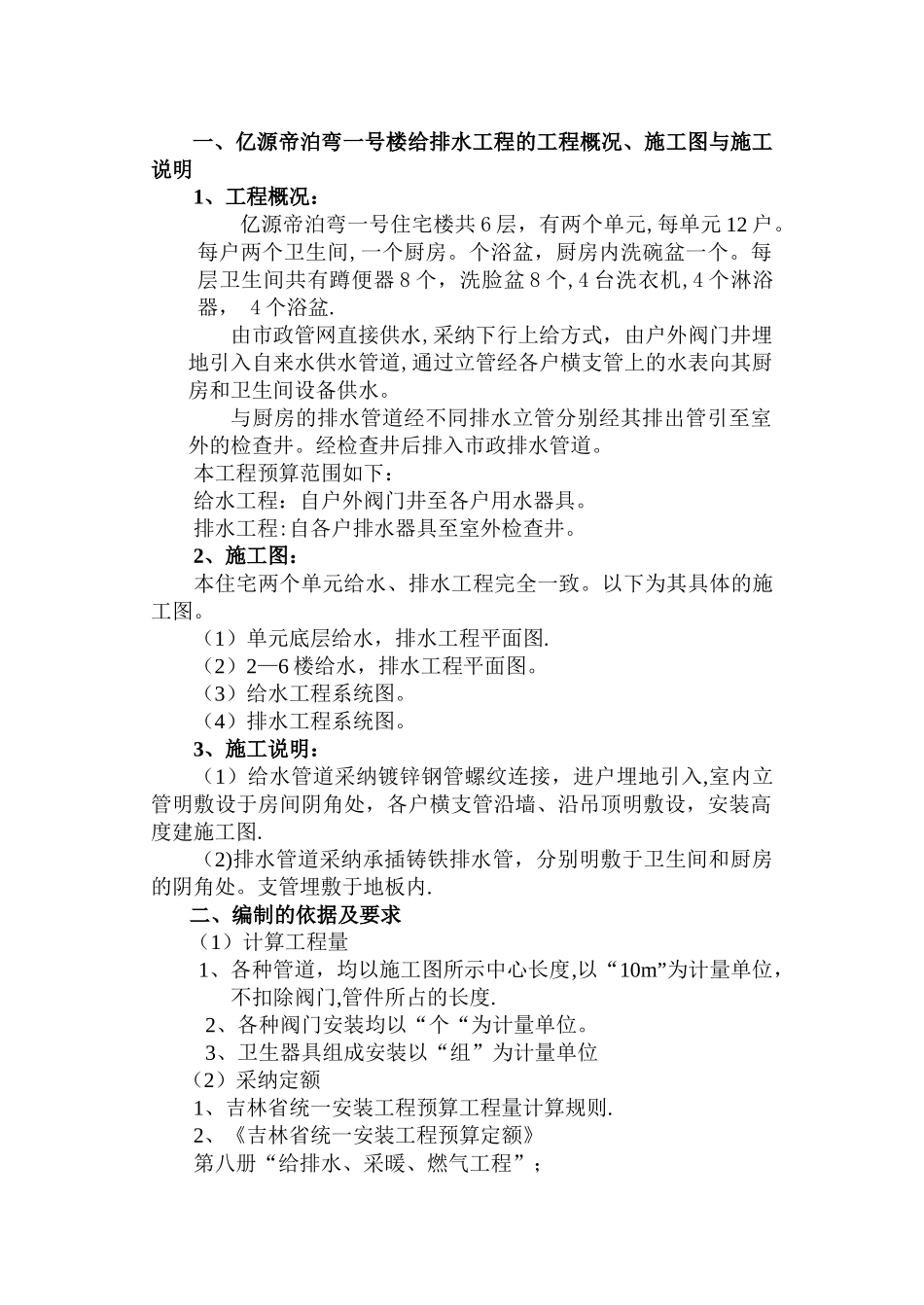

一、亿源帝泊弯一号楼给排水工程的工程概况、施工图与施工说明1、工程概况:亿源帝泊弯一号住宅楼共 6 层,有两个单元,每单元 12 户。每户两个卫生间,一个厨房。个浴盆,厨房内洗碗盆一个。每层卫生间共有蹲便器 8 个,洗脸盆 8 个,4 台洗衣机,4 个淋浴器, 4 个浴盆.由市政管网直接供水,采纳下行上给方式,由户外阀门井埋地引入自来水供水管道,通过立管经各户横支管上的水表向其厨房和卫生间设备供水。与厨房的排水管道经不同排水立管分别经其排出管引至室外的检查井。经检查井后排入市政排水管道。本工程预算范围如下:给水工程:自户外阀门井至各户用水器具。排水工程:自各户排水器具至室外检查井。2、施工图:本住宅两个单元给水、排水工程完全一致。以下为其具体的施工图。(1)单元底层给水,排水工程平面图.(2)2—6 楼给水,排水工程平面图。(3)给水工程系统图。(4)排水工程系统图。3、施工说明:(1)给水管道采纳镀锌钢管螺纹连接,进户埋地引入,室内立管明敷设于房间阴角处,各户横支管沿墙、沿吊顶明敷设,安装高度建施工图.(2)排水管道采纳承插铸铁排水管,分别明敷于卫生间和厨房的阴角处。支管埋敷于地板内.二、编制的依据及要求(1)计算工程量1、各种管道,均以施工图所示中心长度,以“10m”为计量单位,不扣除阀门,管件所占的长度.2、各种阀门安装均以“个“为计量单位。3、卫生器具组成安装以“组”为计量单位(2)采纳定额1、吉林省统一安装工程预算工程量计算规则.2、《吉林省统一安装工程预算定额》第八册“给排水、采暖、燃气工程”;三、编制步骤第一步,按上述规则计算工程量。1、室内给水系统安装(1)镀锌钢管(螺纹连接)DN40:[1。6(阀门井至外墙皮)+0。4(外墙皮至立管)+0。2(管底至楼地面)+2.8(一层楼高)+2.8(二层楼高)+2.8(三层楼高)]×4=42。4(m)DN32:2。8(层高)×4=11。2(m)DN25:2.8×4+[3.7+0。89+4。44+2。26] ×12×2=282。16(m)DN15:[2.13+0。43+0。8(洗菜盆高度)+0。25+1。31+0.2(大便器进水高度)×2+1。87+0.8(洗脸盆高度)+0.8(洗脸盆高度)+0。2(洗衣机进水口高度)+0.5(浴盆进水口高度)+1。8(淋浴器安装高度)] ×12×2=270。96(m)(2)阀门安装每跟立管进户阀门井安装 DN40 螺纹阀门 2 个,全楼 4 处阀门井共 4 个。主材为 Z15T—10K DN40 螺纹闸阀 8 个。(3)水表组成与安装每户给水管道安装 DN25 螺纹水表一组,全楼共 24 户故共 24组...
