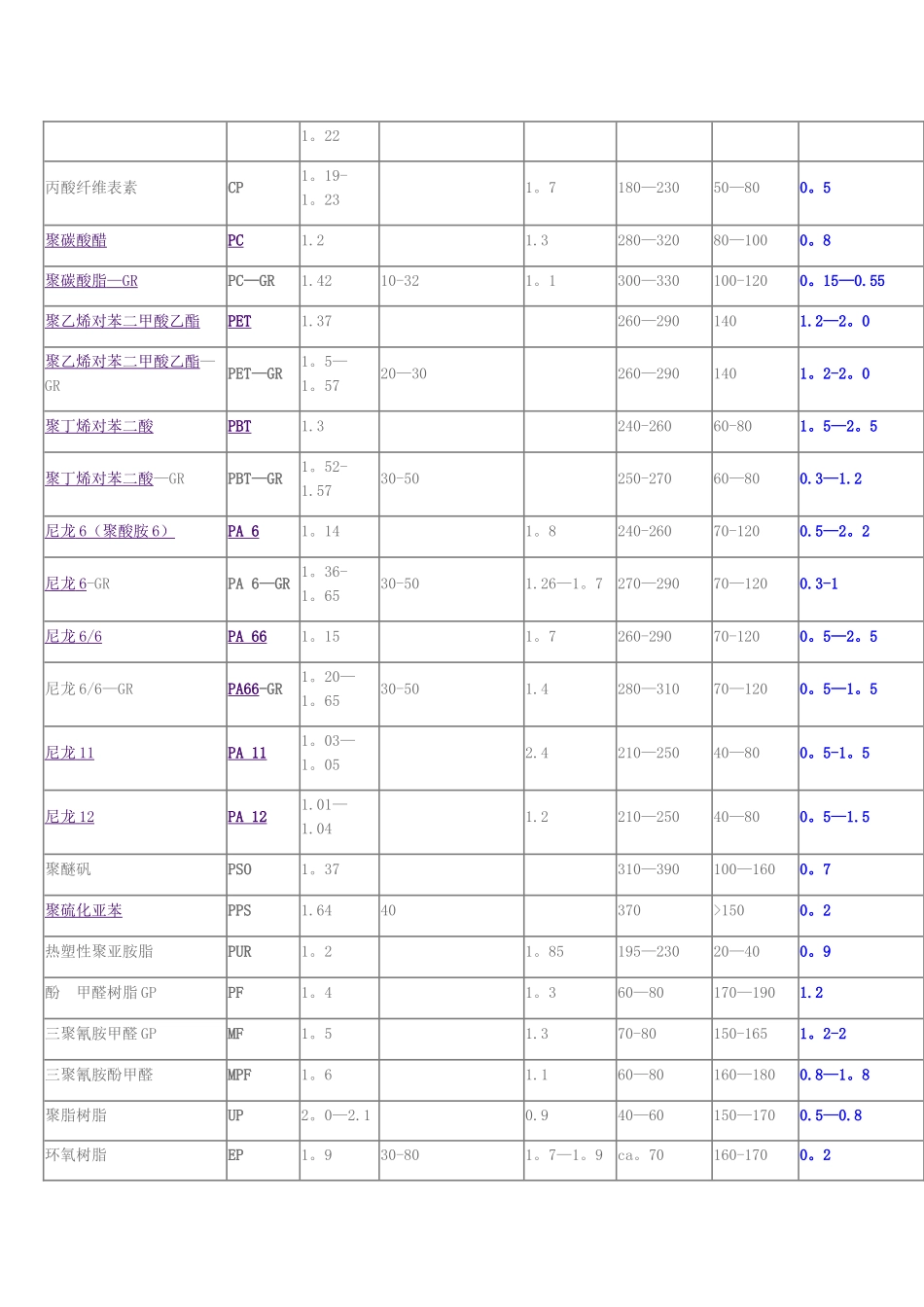

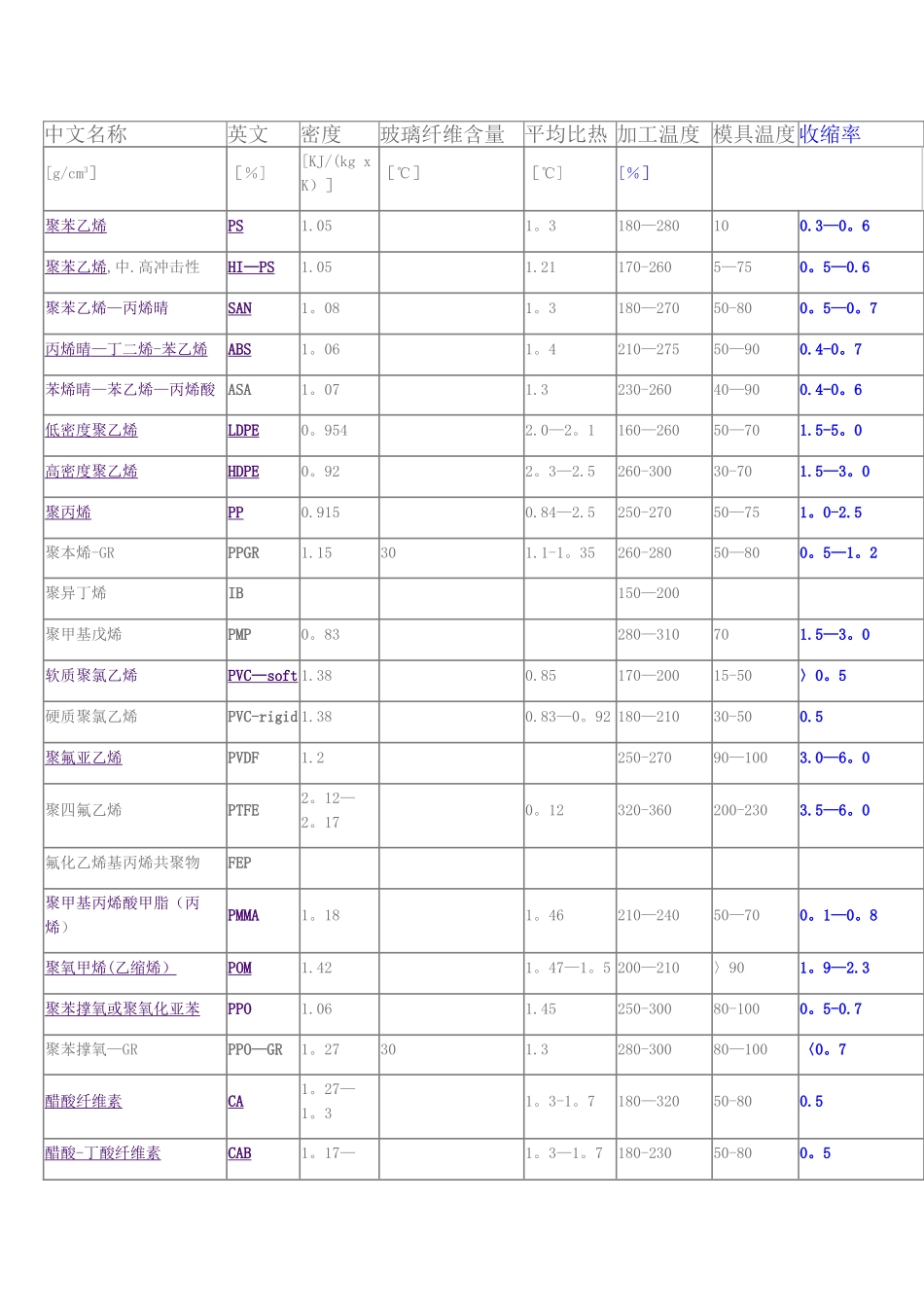

中文名称英文密度玻璃纤维含量平均比热 加工温度 模具温度收缩率[g/cm3］［％][KJ/(kg x K）］［℃］［℃][％］聚苯乙烯PS1.051。3180—280100.3—0。6聚苯乙烯,中.高冲击性HI—PS1.051.21170-2605—750。5—0.6聚苯乙烯—丙烯晴SAN1。081。3180—27050-800。5—0。7丙烯晴 — 丁二烯 - 苯乙烯 ABS1。061。4210—27550—900.4-0。7苯烯晴—苯乙烯—丙烯酸ASA1。071.3230-26040—900.4-0。6低密度聚乙烯LDPE0。9542.0—2。1160—26050—701.5-5。0高密度聚乙烯HDPE0。922。3—2.5260-30030-701.5—3。0聚丙烯PP0.9150.84—2.5250-27050—751。0-2.5聚本烯-GRPPGR1.15301.1-1。35260-28050—800。5—1。2聚异丁烯IB150—200聚甲基戊烯PMP0。83280—310701.5—3。0软质聚氯乙烯PVC—soft 1.380.85170—20015-50〉0。5硬质聚氯乙烯PVC-rigid 1.380.83—0。92 180—21030-500.5聚氟亚乙烯PVDF1.2250-27090—1003.0—6。0聚四氟乙烯PTFE2。12—2。170。12320-360200-2303.5—6。0氟化乙烯基丙烯共聚物FEP聚甲基丙烯酸甲脂（丙烯）PMMA1。181。46210—24050—700。1—0。8聚氧甲烯 ( 乙缩烯） POM1.421。47—1。5 200—210〉901。9—2.3聚苯撑氧或聚氧化亚苯PPO1.061.45250-30080-1000。5-0.7聚苯撑氧—GRPPO—GR1。27301.3280-30080—100〈0。7醋酸纤维素CA1。27—1。31。3-1。7180—32050-800.5醋酸 - 丁酸纤维素 CAB1。17—1。3—1。7180-23050-800。51。22丙酸纤维表素CP1。19-1。231。7180—23050—800。5聚碳酸醋PC1.21.3280—32080—1000。8聚碳酸脂 — GR PC—GR1.4210-321。1300—330100-1200。15—0.55聚乙烯对苯二甲酸乙酯PET1.37260—2901401.2—2。0聚乙烯对苯二甲酸乙酯—GRPET—GR1。5—1。5720—30260—2901401。2-2。0聚丁烯对苯二酸PBT1.3240-26060-801。5—2。5聚丁烯对苯二酸—GRPBT—GR1。52-1.5730-50250-27060—800.3—1.2尼龙 6 （聚酸胺 6 ） PA 61。141。8240-26070-1200.5—2。2尼龙 6 -GRPA 6—GR 1。36-1。6530-501.26—1。7270—29070—1200.3-1尼龙 6/6 PA 661。151。7260-29070-1200。5—2。5尼龙 6/6—GRPA66-GR1。20—1。6530-501.4280—31070—1200。5—1。5尼龙 11 PA 111。03—1。052.4210—25040—800。5-1。5尼龙 12 PA 121.01—1.041.2210—25040—800。5—1.5聚醚矾PSO1。37310—390100—1600。7聚硫化亚苯PPS1.6440370>1500。2热塑性聚亚胺脂PUR1。21。85195—23020...
