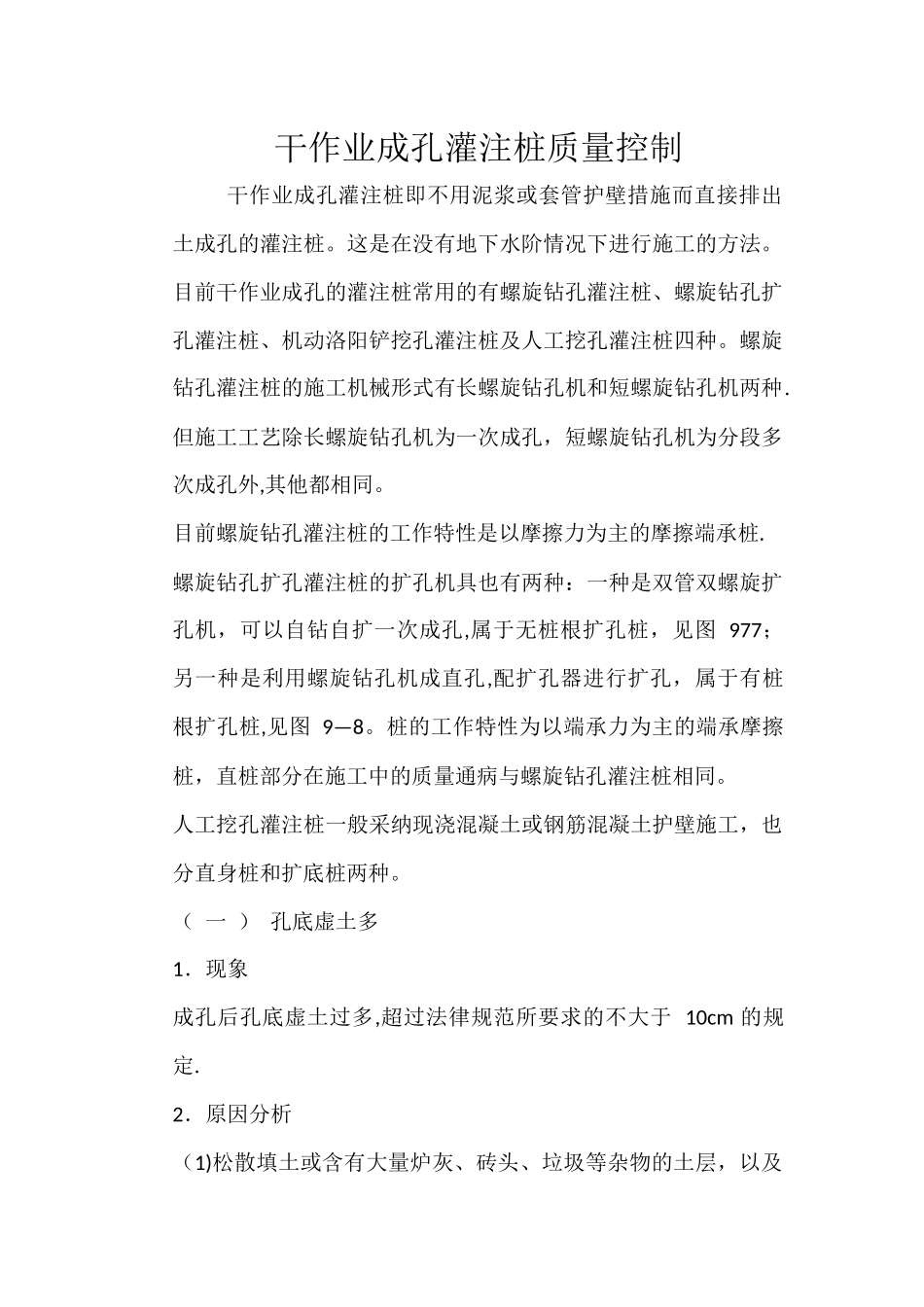

干作业成孔灌注桩质量控制干作业成孔灌注桩即不用泥浆或套管护壁措施而直接排出土成孔的灌注桩。这是在没有地下水阶情况下进行施工的方法。目前干作业成孔的灌注桩常用的有螺旋钻孔灌注桩、螺旋钻孔扩孔灌注桩、机动洛阳铲挖孔灌注桩及人工挖孔灌注桩四种。螺旋钻孔灌注桩的施工机械形式有长螺旋钻孔机和短螺旋钻孔机两种.但施工工艺除长螺旋钻孔机为一次成孔,短螺旋钻孔机为分段多次成孔外,其他都相同。目前螺旋钻孔灌注桩的工作特性是以摩擦力为主的摩擦端承桩.螺旋钻孔扩孔灌注桩的扩孔机具也有两种:一种是双管双螺旋扩孔机,可以自钻自扩一次成孔,属于无桩根扩孔桩,见图 977;另一种是利用螺旋钻孔机成直孔,配扩孔器进行扩孔,属于有桩根扩孔桩,见图 9—8。桩的工作特性为以端承力为主的端承摩擦桩,直桩部分在施工中的质量通病与螺旋钻孔灌注桩相同。人工挖孔灌注桩一般采纳现浇混凝土或钢筋混凝土护壁施工,也分直身桩和扩底桩两种。( 一 ) 孔底虚土多1.现象成孔后孔底虚土过多,超过法律规范所要求的不大于 10cm 的规定.2.原因分析(1)松散填土或含有大量炉灰、砖头、垃圾等杂物的土层,以及流塑淤泥、松散砂、砂卵石、卵石夹层等土中,成孔后或成孔过程中土体容易塌落。(2) 钻杆加工不直或在使用过程中变形,钻杆连接法兰不平,使钻杆拼接后弯曲.因此钻杆在钻进过程中产生晃动,造成孔径增大或局部扩大。提钻时,土从叶片和孔壁之间的空隙掉落到孔底。钻头及叶片的螺距或倾角太大,如在砂类土中钻孔,提钻时部分土易滑落孔底。(3)孔口的土没有及时清理洁净,甚至在孔口周围堆积有大量钻出的土,钻杆提出孔口后,孔口积土回落。(4)成孔后,孔口盖板没有益好,或在盖板上有人和车辆行走,孔口土被扰动而掉入孔中。(5)放混凝土漏斗或钢筋笼时,孔口土或孔壁土被碰撞掉入孔内。(6)成孔后没有及时浇筑混凝土,孔壁长时间暴露,被雨水冲刷及浸泡。(7)施工工艺选择不当;钻杆、钻头磨损太大;孔底虚土没有清理洁净.(8)成孔后,不及时浇筑混凝土,孔壁长时间暴露,水分蒸发,孔壁土塌落。(9)出现上层滞水造成塌孔.(10)地质资料和必要的水文地质资料不够详细,对季节施工考虑不周.3.预防措施(1) 认真探明工程地质条件,尽可能避开可能引起大量塌孔的地点施工,如不能避开,则应选择其他施工方法。(2) 施工前或施工过程中,对钻杆、钻头应常常进行检查,不符合要求的钻杆、钻头应及时更换。根据不同的工程地质条件,选用不同型式...
