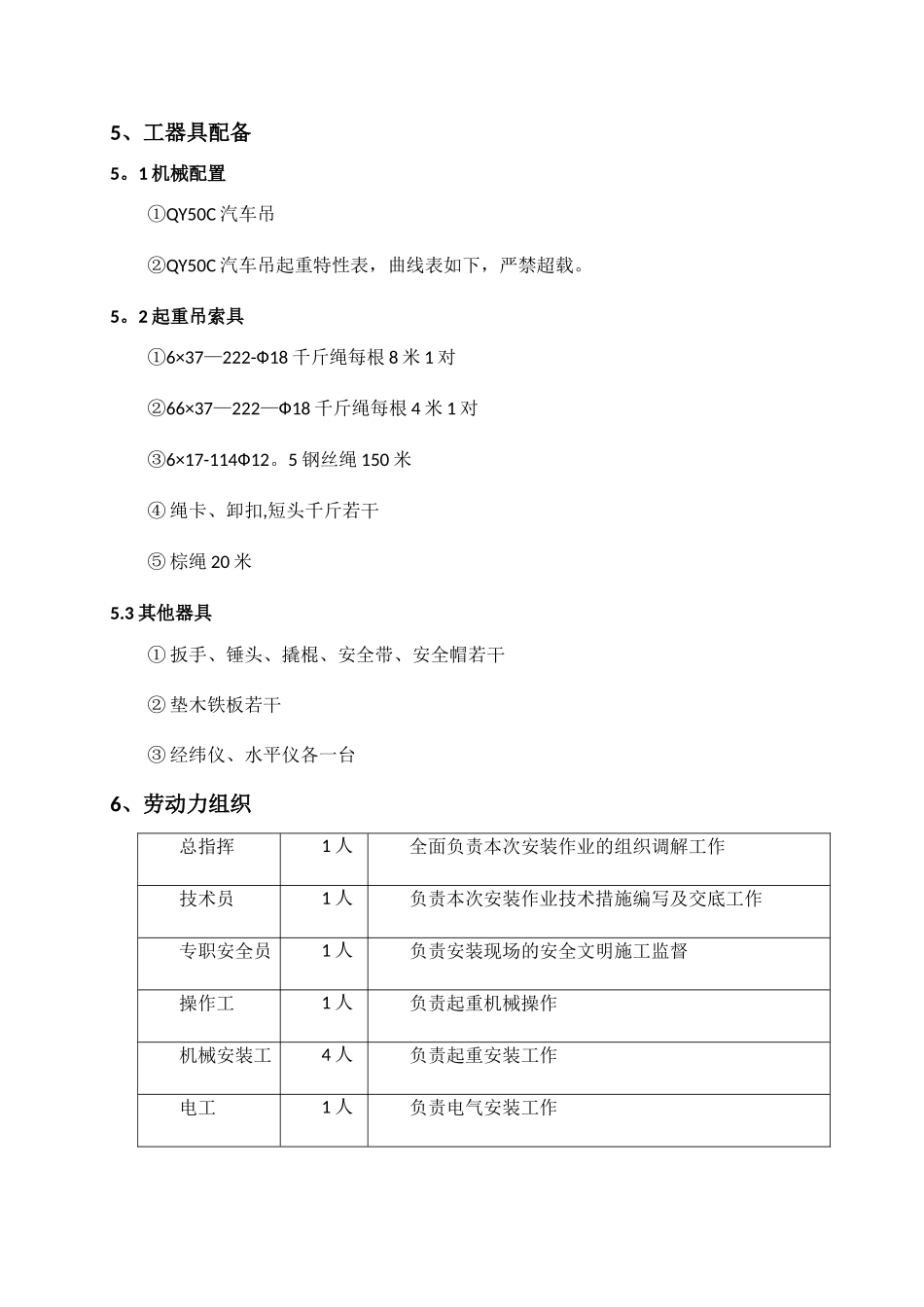

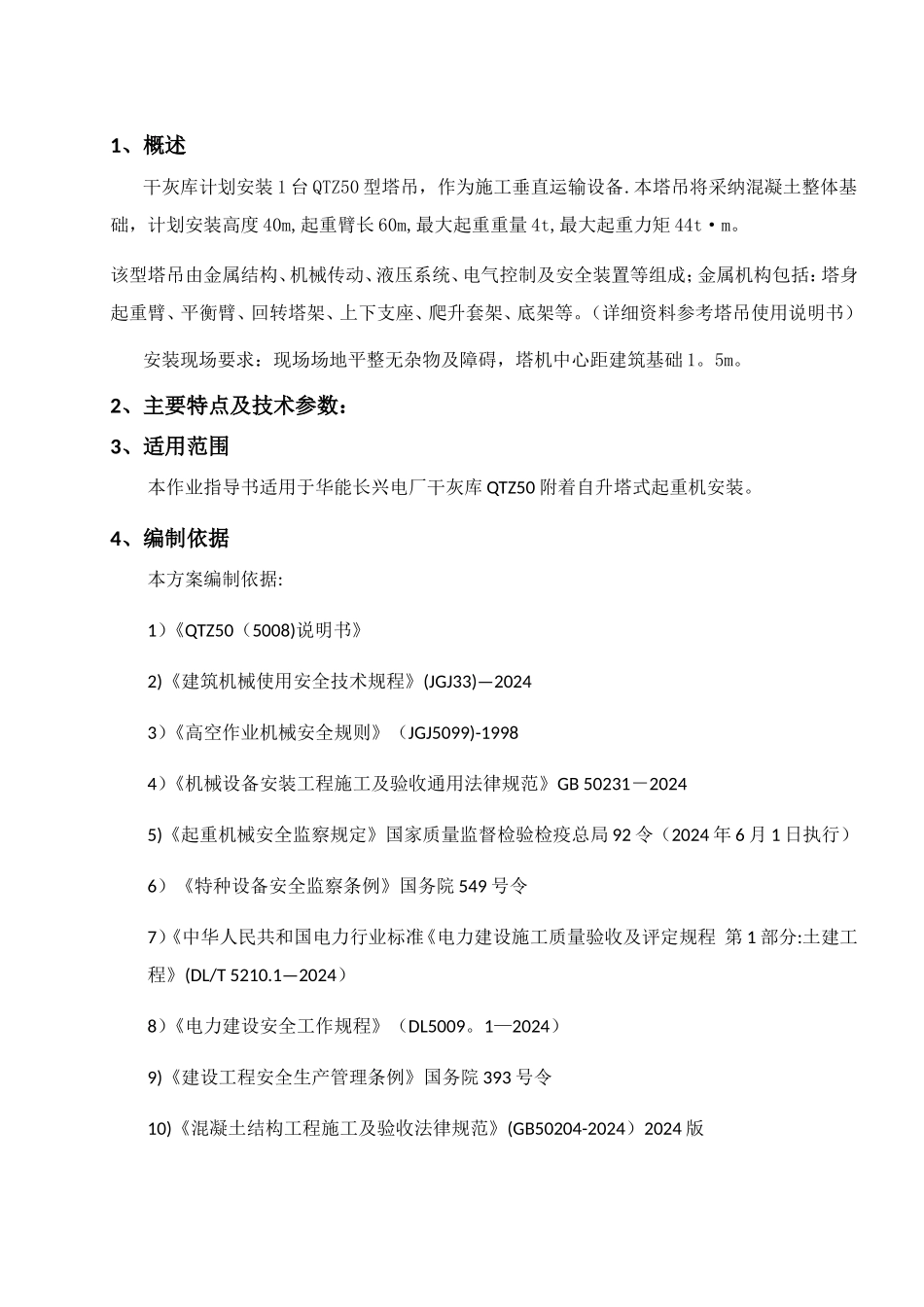

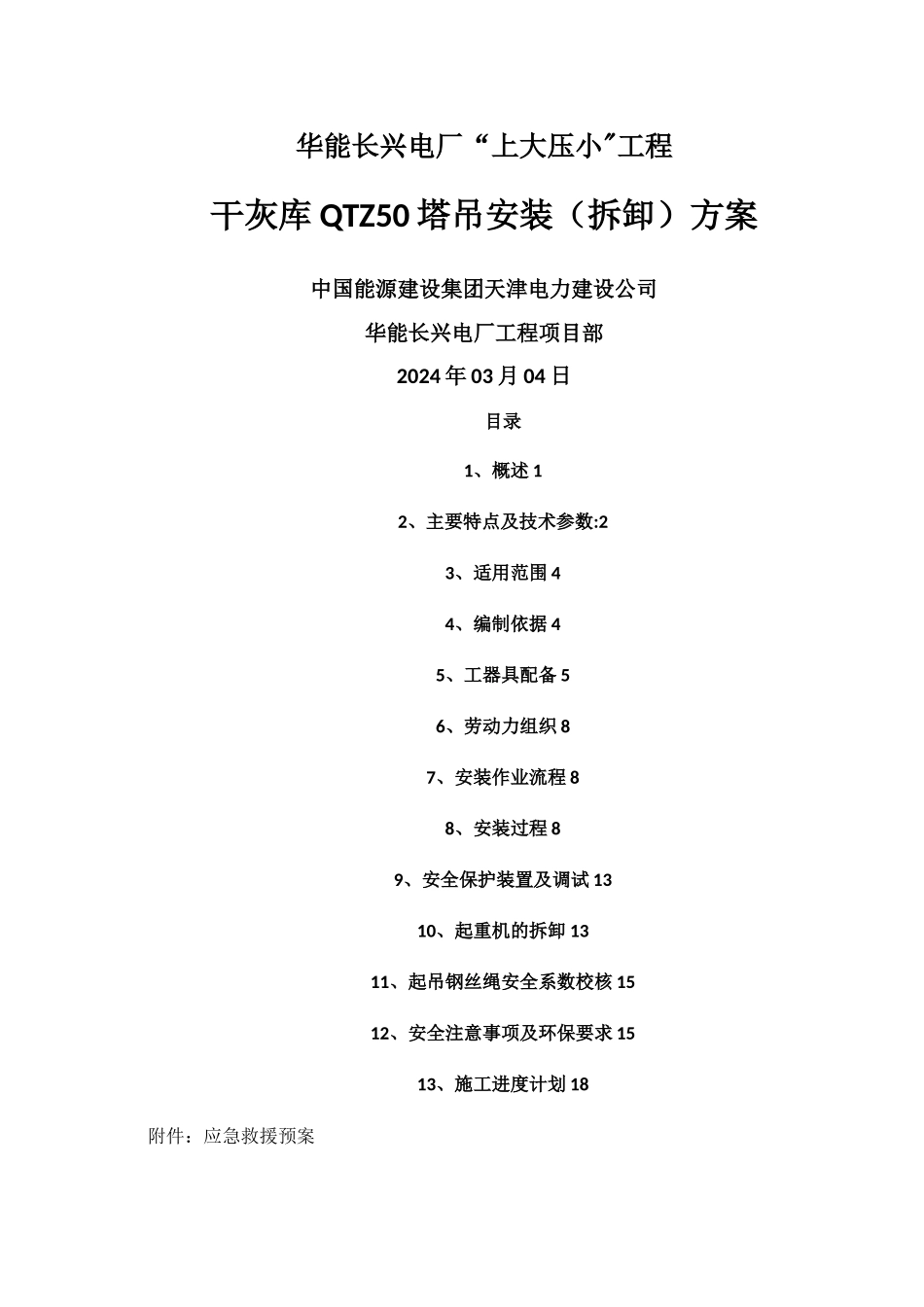

华能长兴电厂“上大压小"工程干灰库 QTZ50 塔吊安装（拆卸）方案中国能源建设集团天津电力建设公司华能长兴电厂工程项目部2024 年 03 月 04 日目录1、概述 12、主要特点及技术参数:23、适用范围 44、编制依据 45、工器具配备 56、劳动力组织 87、安装作业流程 88、安装过程 89、安全保护装置及调试 1310、起重机的拆卸 1311、起吊钢丝绳安全系数校核 1512、安全注意事项及环保要求 1513、施工进度计划 18附件：应急救援预案1、概述干灰库计划安装 1 台 QTZ50 型塔吊，作为施工垂直运输设备.本塔吊将采纳混凝土整体基础，计划安装高度 40m,起重臂长 60m,最大起重重量 4t,最大起重力矩 44t·m。该型塔吊由金属结构、机械传动、液压系统、电气控制及安全装置等组成；金属机构包括：塔身起重臂、平衡臂、回转塔架、上下支座、爬升套架、底架等。（详细资料参考塔吊使用说明书）安装现场要求：现场场地平整无杂物及障碍，塔机中心距建筑基础 1。5m。2、主要特点及技术参数：3、适用范围本作业指导书适用于华能长兴电厂干灰库 QTZ50 附着自升塔式起重机安装。4、编制依据本方案编制依据:1）《QTZ50（5008)说明书》2)《建筑机械使用安全技术规程》(JGJ33)—20243）《高空作业机械安全规则》（JGJ5099)-19984）《机械设备安装工程施工及验收通用法律规范》GB 50231－20245)《起重机械安全监察规定》国家质量监督检验检疫总局 92 令（2024 年 6 月 1 日执行）6）《特种设备安全监察条例》国务院 549 号令7）《中华人民共和国电力行业标准《电力建设施工质量验收及评定规程 第 1 部分:土建工程》(DL/T 5210.1—2024）8）《电力建设安全工作规程》（DL5009。1—2024）9)《建设工程安全生产管理条例》国务院 393 号令10)《混凝土结构工程施工及验收法律规范》(GB50204-2024）2024 版5、工器具配备5。1 机械配置①QY50C 汽车吊②QY50C 汽车吊起重特性表，曲线表如下，严禁超载。5。2 起重吊索具①6×37—222-Ф18 千斤绳每根 8 米 1 对②66×37—222—Ф18 千斤绳每根 4 米 1 对③6×17-114Ф12。5 钢丝绳 150 米④ 绳卡、卸扣,短头千斤若干⑤ 棕绳 20 米5.3 其他器具① 扳手、锤头、撬棍、安全带、安全帽若干② 垫木铁板若干③ 经纬仪、水平仪各一台6、劳动力组织总指挥1 人全面负责本次安装作业的组织调解工作技术员1 人负责本次安装作业技术措施编写及交底工作专职安全员1 人负...
