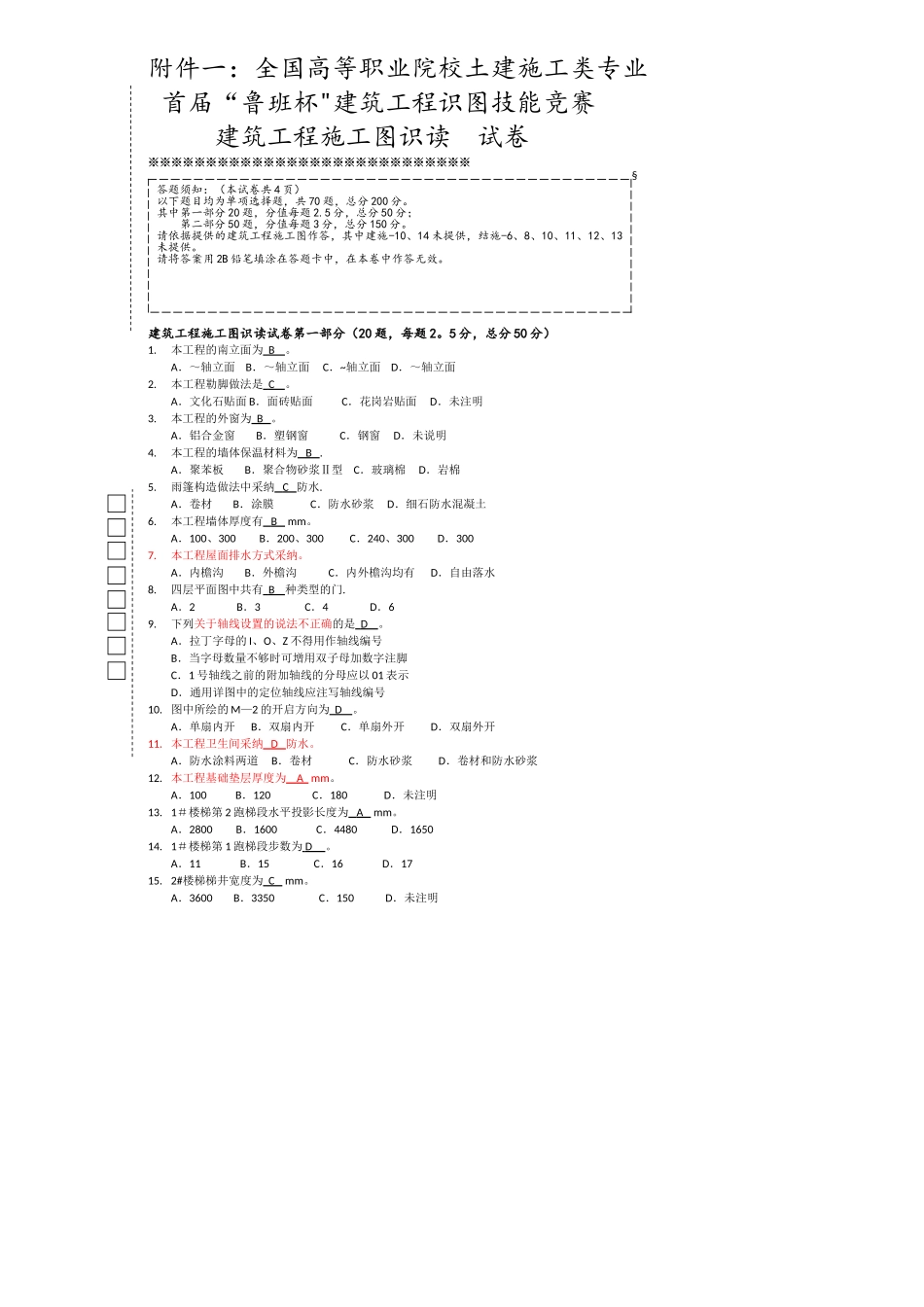

附件一：全国高等职业院校土建施工类专业首届“鲁班杯"建筑工程识图技能竞赛建筑工程施工图识读 试卷※※※※※※※※※※※※※※※※※※※※※※※※※※※※答题须知：（本试卷共 4 页）以下题目均为单项选择题，共 70 题，总分 200 分。其中第一部分 20 题，分值每题 2.5 分，总分 50 分；第二部分 50 题，分值每题 3 分，总分 150 分。请依据提供的建筑工程施工图作答，其中建施-10、14 未提供，结施-6、8、10、11、12、13未提供。请将答案用 2B 铅笔填涂在答题卡中，在本卷中作答无效。§建筑工程施工图识读试卷第一部分（20 题，每题 2。5 分，总分 50 分）1.本工程的南立面为 B 。A．～轴立面 B．～轴立面 C．~轴立面 D．～轴立面2.本工程勒脚做法是 C 。A．文化石贴面 B．面砖贴面 C．花岗岩贴面 D．未注明3.本工程的外窗为 B 。A．铝合金窗 B．塑钢窗 C．钢窗 D．未说明4.本工程的墙体保温材料为 B .A．聚苯板 B．聚合物砂浆Ⅱ型 C．玻璃棉 D．岩棉5.雨篷构造做法中采纳 C 防水.A．卷材 B．涂膜 C．防水砂浆 D．细石防水混凝土6.本工程墙体厚度有 B mm。A．100、300 B．200、300 C．240、300 D．3007.本工程屋面排水方式采纳。A．内檐沟 B．外檐沟 C．内外檐沟均有 D．自由落水8.四层平面图中共有 B 种类型的门.A．2 B．3 C．4 D．69.下列关于轴线设置的说法不正确的是 D 。A．拉丁字母的 I、O、Z 不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C．1 号轴线之前的附加轴线的分母应以 01 表示D．通用详图中的定位轴线应注写轴线编号10. 图中所绘的 M—2 的开启方向为 D 。A．单扇内开 B．双扇内开 C．单扇外开 D．双扇外开11. 本工程卫生间采纳 D 防水。A．防水涂料两道 B．卷材 C．防水砂浆 D．卷材和防水砂浆12. 本工程基础垫层厚度为 A mm。A．100 B．120 C．180 D．未注明13. 1＃楼梯第 2 跑梯段水平投影长度为 A mm。A．2800 B．1600 C．4480 D．165014. 1＃楼梯第 1 跑梯段步数为 D 。A．11 B．15 C．16 D．1715. 2#楼梯梯井宽度为 C mm。A．3600 B．3350 C．150 D．未注明16. 本工程～轴立面外墙饰面做法有 D 种.A．2 B．3 C．4 D．517. 三层窗台标高为 A m.A．8.500 B．8.400 C．10.300 D．1。018. 本工程框架结构抗震等级为 C 。A．一级 B．二级 C．三级 D．四级19. 本工...
