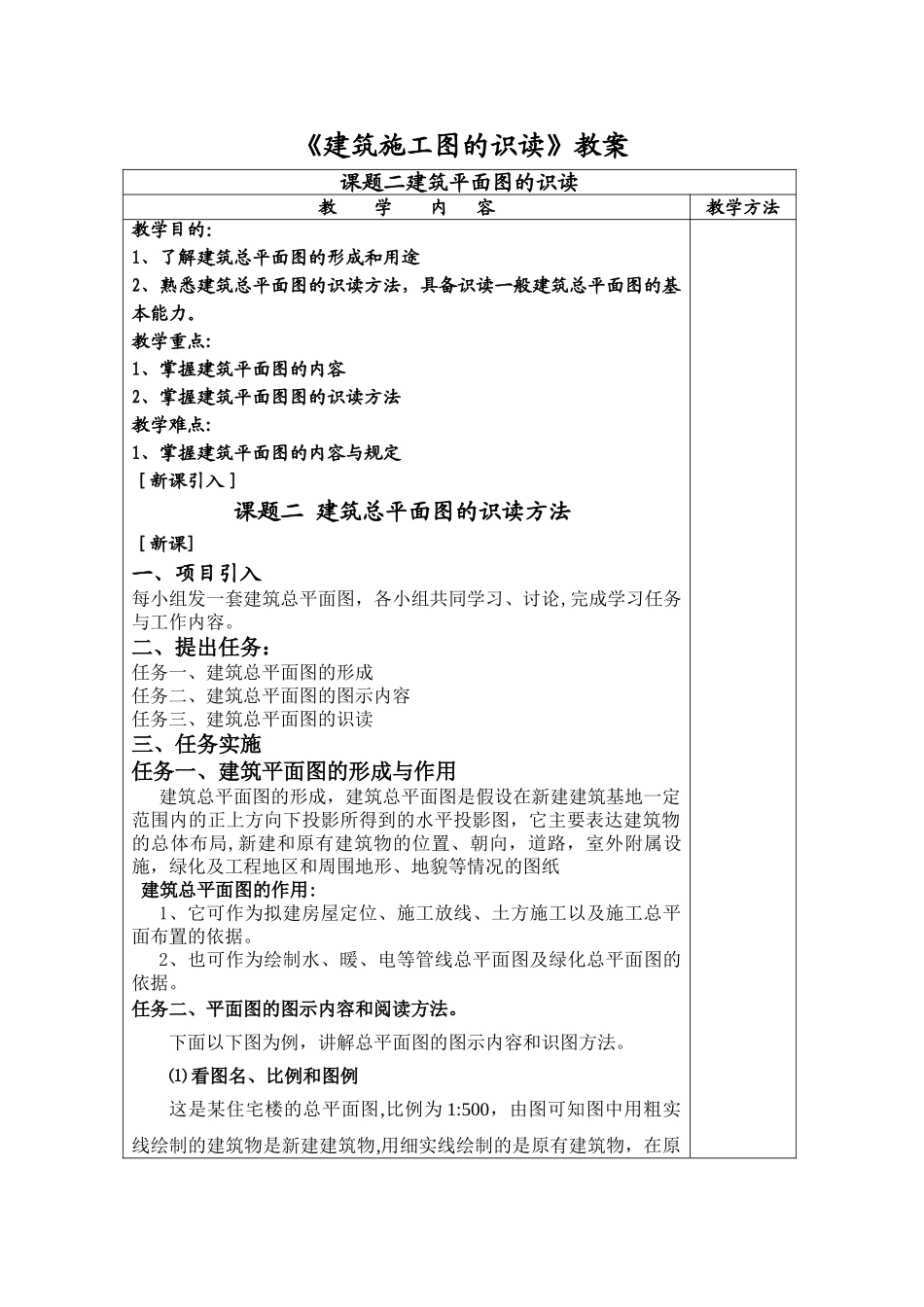

建筑总平面图识读教案_第1页
1/4

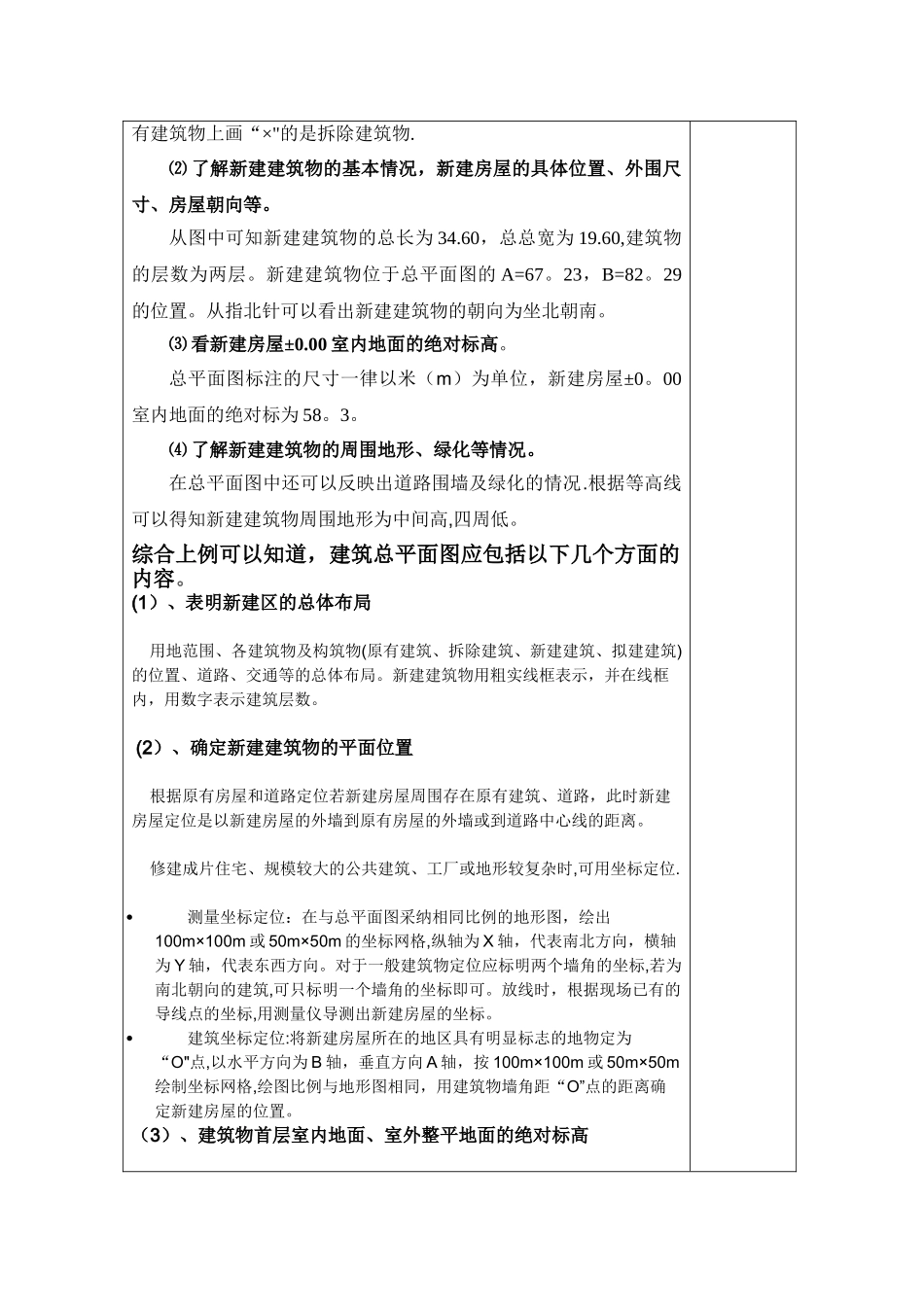

建筑总平面图识读教案_第2页
2/4

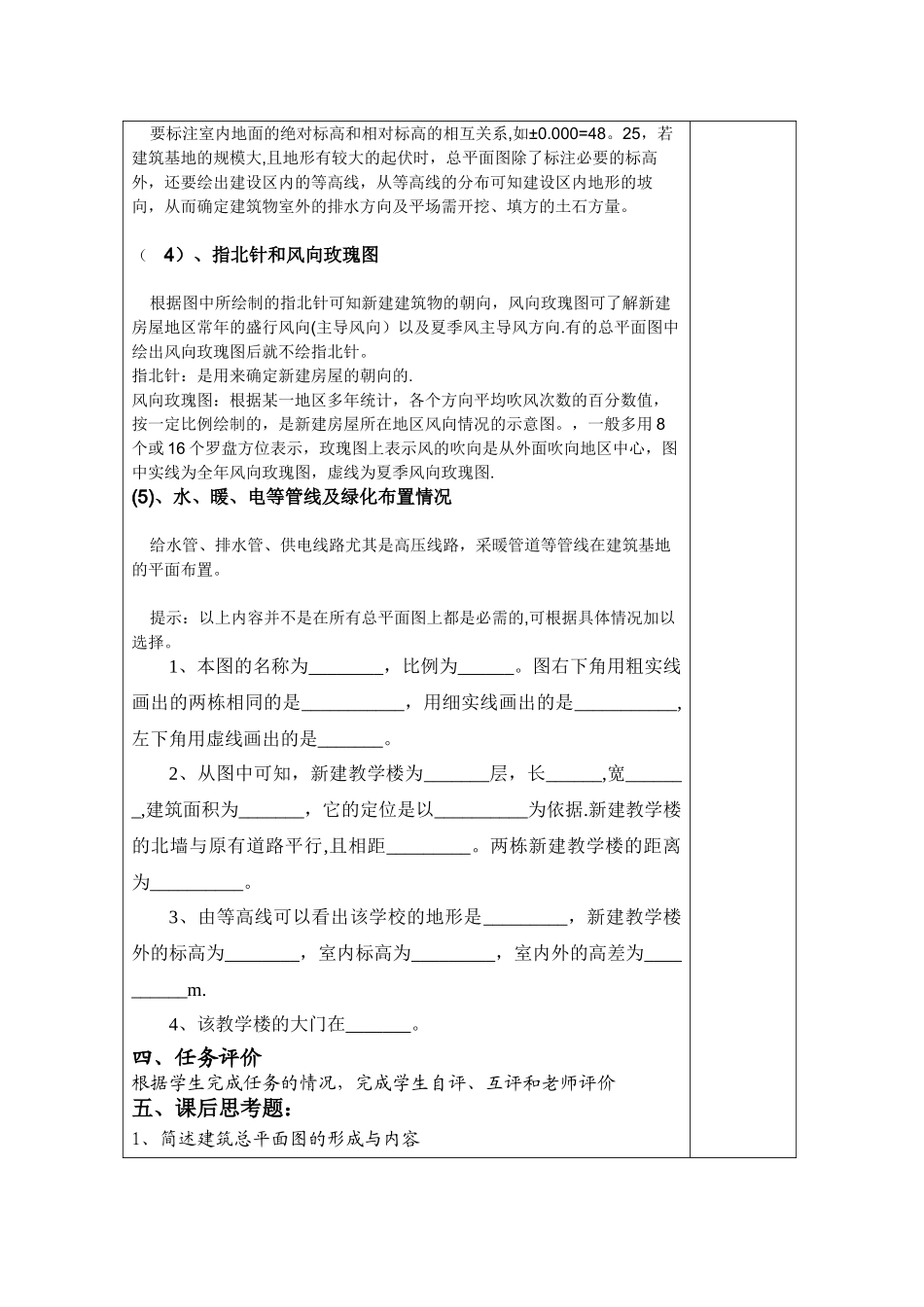

建筑总平面图识读教案_第3页
3/4
《建筑施工图的识读》教案课题二建筑平面图的识读教 学 内 容教学方法教学目的:1、了解建筑总平面图的形成和用途2、熟悉建筑总平面图的识读方法,具备识读一般建筑总平面图的基本能力。教学重点:1、掌握建筑平面图的内容2、掌握建筑平面图图的识读方法教学难点:1、掌握建筑平面图的内容与规定[新课引入]课题二 建筑总平面图的识读方法[新课]一、项目引入每小组发一套建筑总平面图,各小组共同学习、讨论,完成学习任务与工作内容。二、提出任务: 任务一、建筑总平面图的形成任务二、建筑总平面图的图示内容任务三、建筑总平面图的识读三、任务实施任务一、建筑平面图的形成与作用建筑总平面图的形成,建筑总平面图是假设在新建建筑基地一定范围内的正上方向下投影所得到的水平投影图,它主要表达建筑物的总体布局,新建和原有建筑物的位置、朝向,道路,室外附属设施,绿化及工程地区和周围地形、地貌等情况的图纸 建筑总平面图的作用:1、它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。2、也可作为绘制水、暖、电等管线总平面图及绿化总平面图的依据。任务二、平面图的图示内容和阅读方法。下面以下图为例,讲解总平面图的图示内容和识图方法。⑴ 看图名、比例和图例这是某住宅楼的总平面图,比例为 1:500,由图可知图中用粗实线绘制的建筑物是新建建筑物,用细实线绘制的是原有建筑物,在原有建筑物上画“×"的是拆除建筑物.⑵ 了解新建建筑物的基本情况,新建房屋的具体位置、外围尺寸、房屋朝向等。从图中可知新建建筑物的总长为 34.60,总总宽为 19.60,建筑物的层数为两层。新建建筑物位于总平面图的 A=67。23,B=82。29的位置。从指北针可以看出新建建筑物的朝向为坐北朝南。⑶ 看新建房屋±0.00 室内地面的绝对标高。总平面图标注的尺寸一律以米(m)为单位,新建房屋±0。00室内地面的绝对标为 58。3。⑷ 了解新建建筑物的周围地形、绿化等情况。在总平面图中还可以反映出道路围墙及绿化的情况.根据等高线可以得知新建建筑物周围地形为中间高,四周低。综合上例可以知道,建筑总平面图应包括以下几个方面的内容。(1)、表明新建区的总体布局 用地范围、各建筑物及构筑物(原有建筑、拆除建筑、新建建筑、拟建建筑)的位置、道路、交通等的总体布局。新建建筑物用粗实线框表示,并在线框内,用数字表示建筑层数。 (2)、确定新建建筑物的平面位置 根据原有房屋和道路定位若新建房屋周围存在原有建筑...
