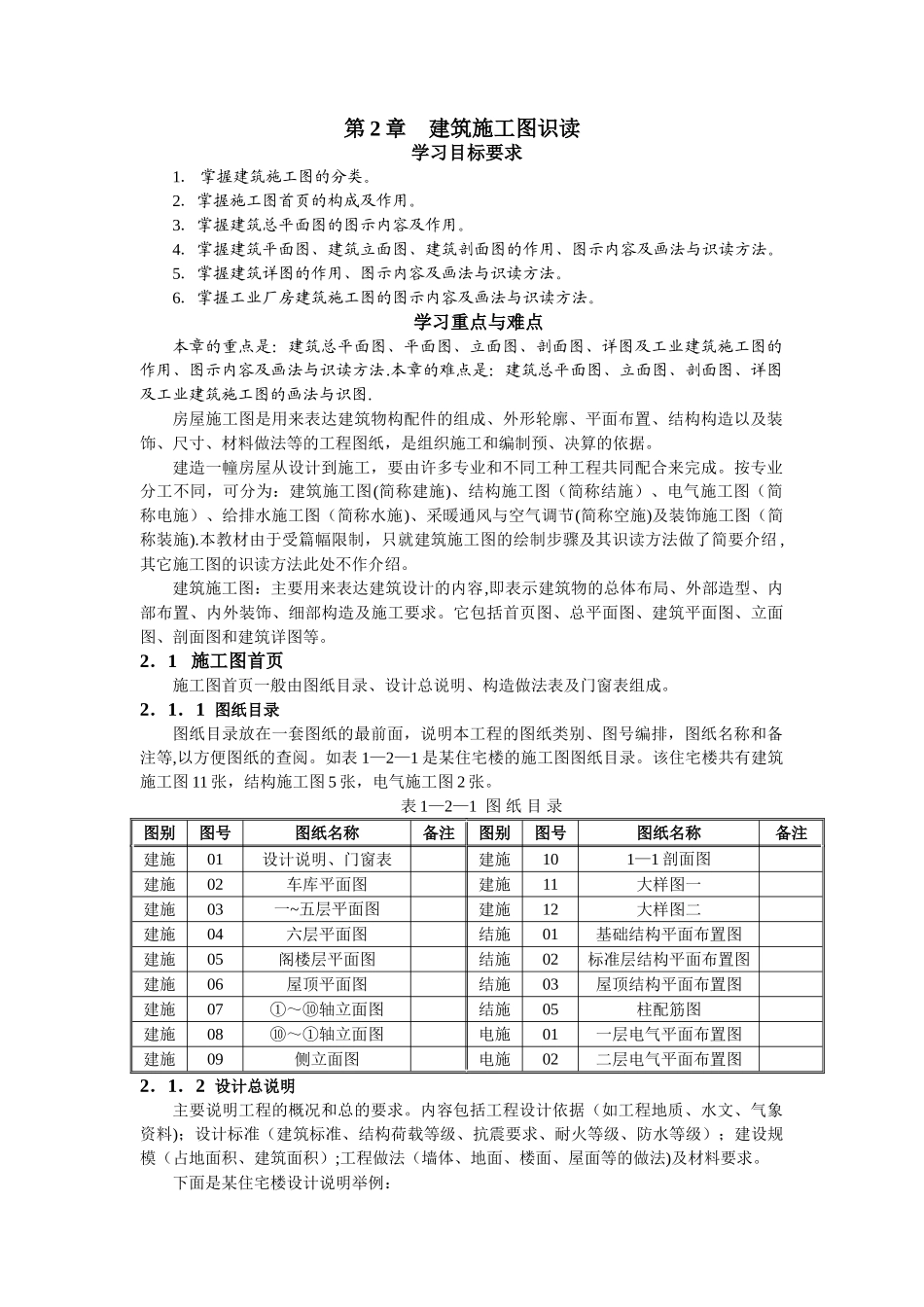

第 2 章 建筑施工图识读 学习目标要求1． 掌握建筑施工图的分类。2．掌握施工图首页的构成及作用。3．掌握建筑总平面图的图示内容及作用。4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。5．掌握建筑详图的作用、图示内容及画法与识读方法。6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。学习重点与难点本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法.本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图.房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。按专业分工不同，可分为：建筑施工图(简称建施)、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施)、采暖通风与空气调节(简称空施)及装饰施工图（简称装施).本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍 ,其它施工图的识读方法此处不作介绍。建筑施工图：主要用来表达建筑设计的内容,即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。2．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。2．1．1 图纸目录图纸目录放在一套图纸的最前面，说明本工程的图纸类别、图号编排，图纸名称和备注等,以方便图纸的查阅。如表 1—2—1 是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图 11 张，结构施工图 5 张，电气施工图 2 张。表 1—2—1 图 纸 目 录 图别图号图纸名称备注图别图号图纸名称备注建施01设计说明、门窗表建施101—1 剖面图建施02车库平面图建施11大样图一建施03一~五层平面图建施12大样图二建施04六层平面图结施01基础结构平面布置图建施05阁楼层平面图结施02标准层结构平面布置图建施06屋顶平面图结施03屋顶结构平面布置图建施07①～⑩轴立面图结施05柱配筋图建施08⑩～①轴立面图电施01一层电气平面布置图建施09侧立面图电施02二层电气平面布置图2．1．2 设计总说明主要说明工程的概况和总的要求。内容包括工程设计依据（如工程地质、水文、气象资料)；设计标准（建...
