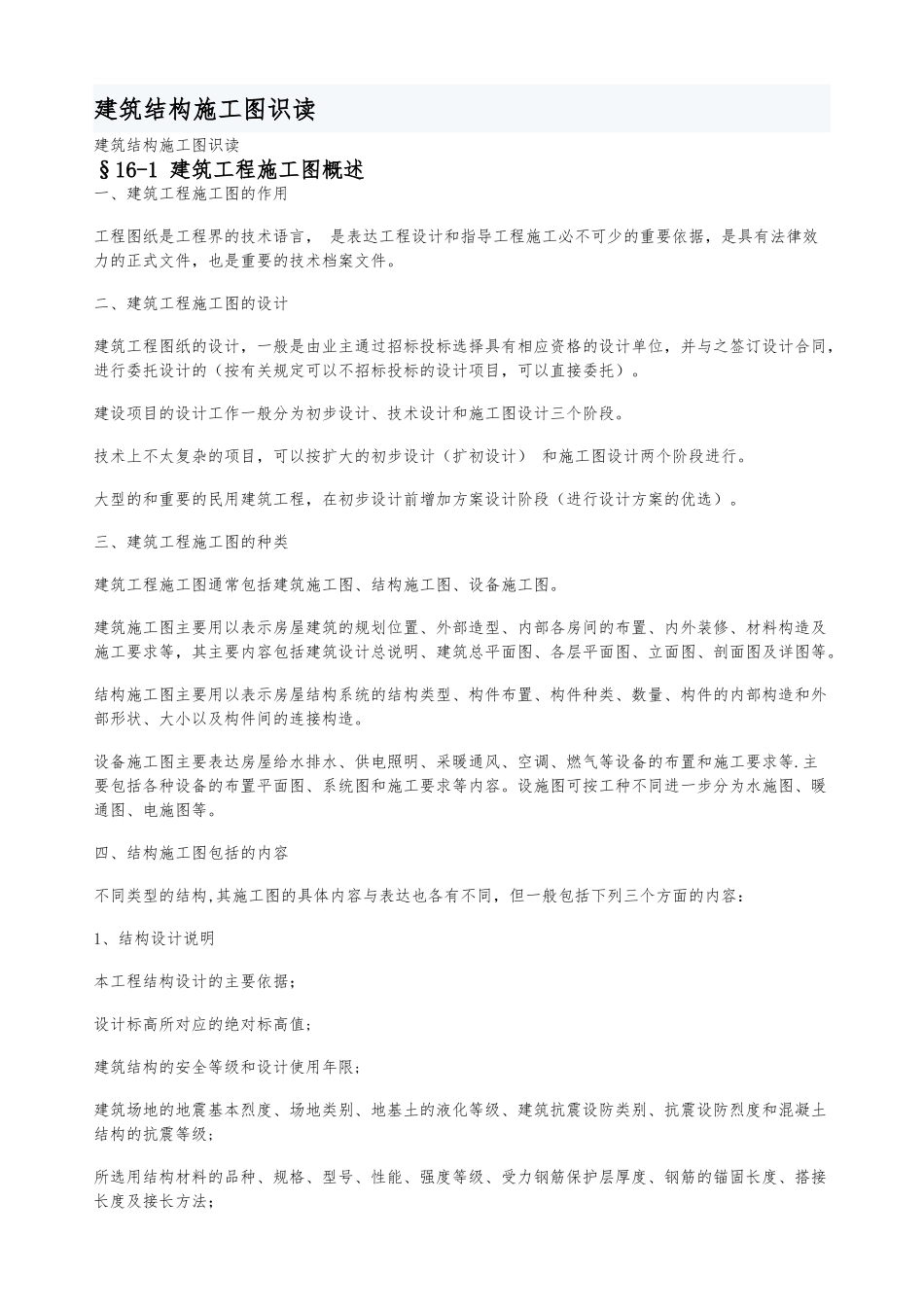

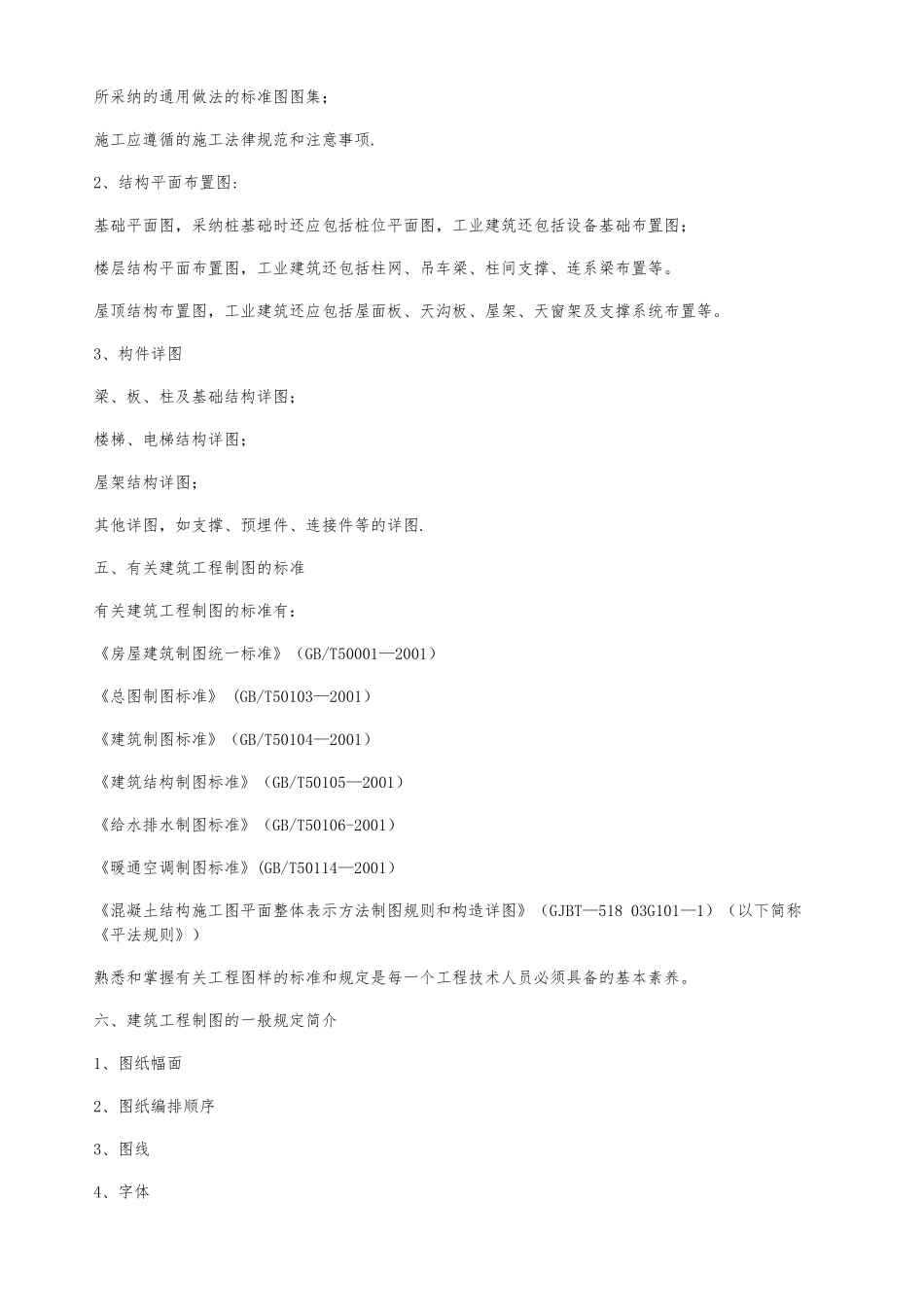

建筑结构施工图识读 建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言， 是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。技术上不太复杂的项目，可以按扩大的初步设计（扩初设计） 和施工图设计两个阶段进行。大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等.主要包括各种设备的布置平面图、系统图和施工要求等内容。设施图可按工种不同进一步分为水施图、暖通图、电施图等。四、结构施工图包括的内容不同类型的结构,其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值;建筑结构的安全等级和设计使用年限;建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级;所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采纳的通用做法的标准图图集；施工应遵循的施工法律规范和注意事项.2、结构平面布置图:基础平面图，采纳桩基础时还应包括桩位平面图，工业建筑还包括设备基础布置图；楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。屋顶结构布置图，工业建筑还应包括屋面板、天沟板、屋架、天窗架及支撑系统布置等。3、构件详图梁、板、柱及基础结构详图；楼梯、电梯结构详图；屋架...
