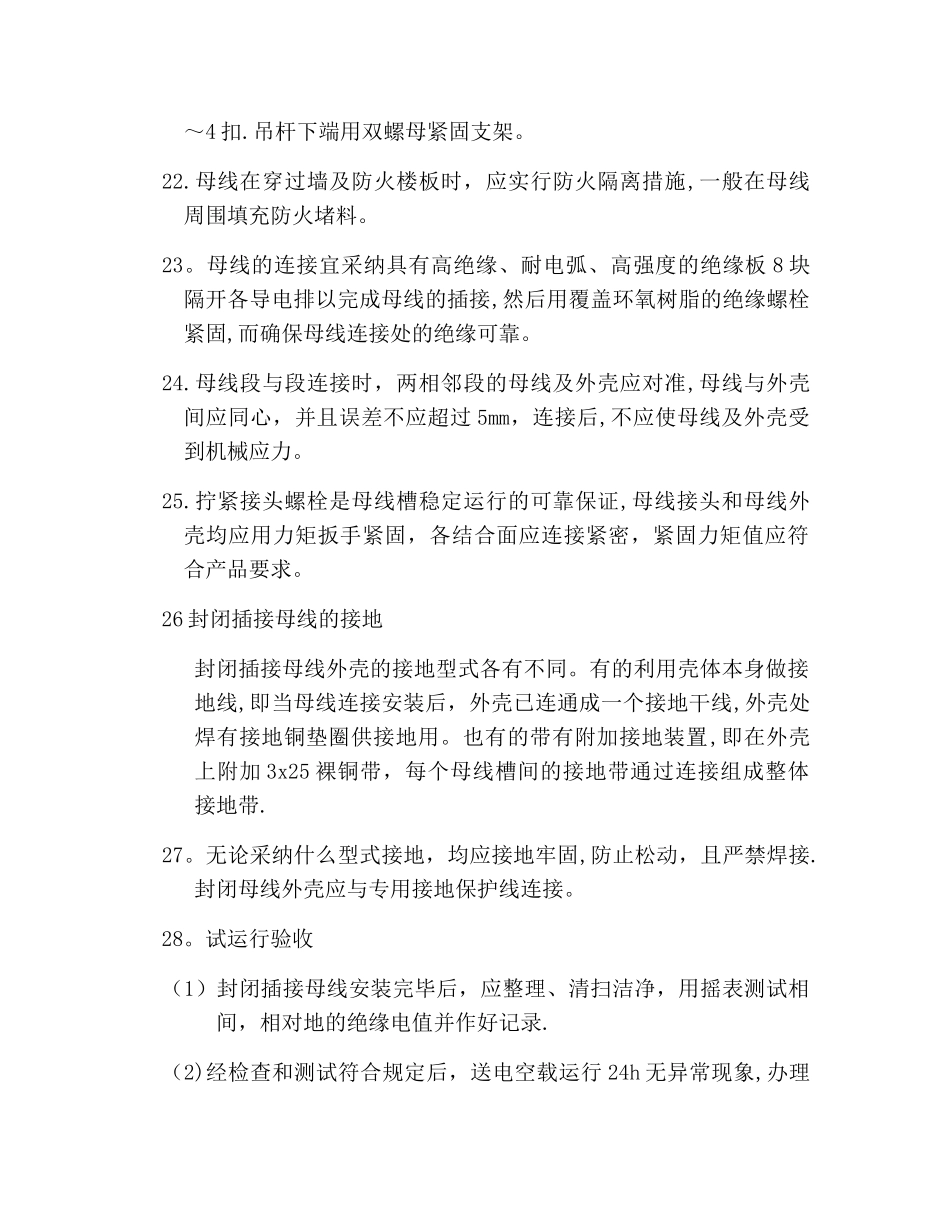

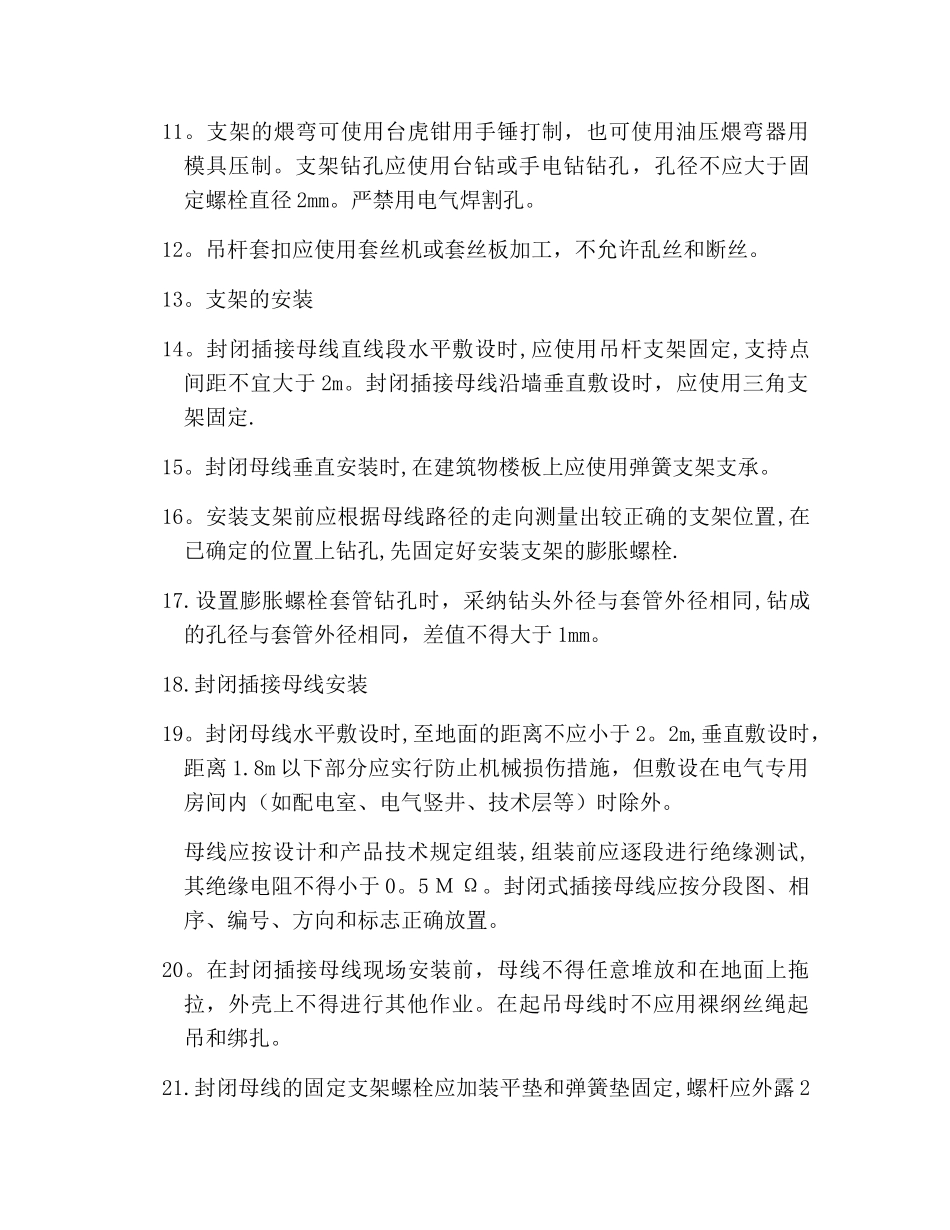

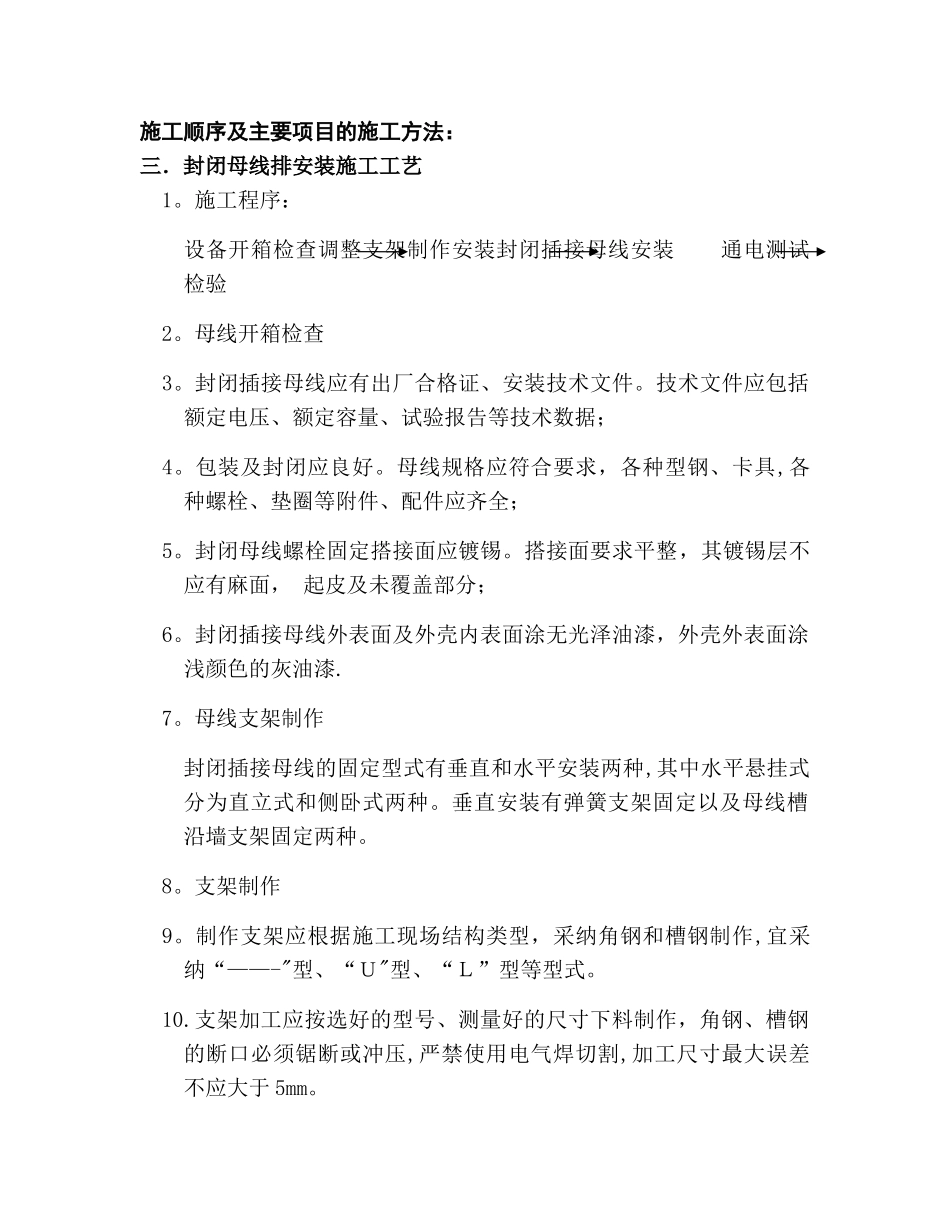

施工顺序及主要项目的施工方法:三.封闭母线排安装施工工艺1。施工程序:设备开箱检查调整支架制作安装封闭插接母线安装 通电测试检验2。母线开箱检查3。封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据;4。包装及封闭应良好。母线规格应符合要求,各种型钢、卡具,各种螺栓、垫圈等附件、配件应齐全;5。封闭母线螺栓固定搭接面应镀锡。搭接面要求平整,其镀锡层不应有麻面, 起皮及未覆盖部分;6。封闭插接母线外表面及外壳内表面涂无光泽油漆,外壳外表面涂浅颜色的灰油漆.7。母线支架制作封闭插接母线的固定型式有垂直和水平安装两种,其中水平悬挂式分为直立式和侧卧式两种。垂直安装有弹簧支架固定以及母线槽沿墙支架固定两种。8。支架制作9。制作支架应根据施工现场结构类型,采纳角钢和槽钢制作,宜采纳“——-"型、“U"型、“L”型等型式。10.支架加工应按选好的型号、测量好的尺寸下料制作,角钢、槽钢的断口必须锯断或冲压,严禁使用电气焊切割,加工尺寸最大误差不应大于 5mm。11。支架的煨弯可使用台虎钳用手锤打制,也可使用油压煨弯器用模具压制。支架钻孔应使用台钻或手电钻钻孔,孔径不应大于固定螺栓直径 2mm。严禁用电气焊割孔。12。吊杆套扣应使用套丝机或套丝板加工,不允许乱丝和断丝。13。支架的安装14。封闭插接母线直线段水平敷设时,应使用吊杆支架固定,支持点间距不宜大于 2m。封闭插接母线沿墙垂直敷设时,应使用三角支架固定.15。封闭母线垂直安装时,在建筑物楼板上应使用弹簧支架支承。16。安装支架前应根据母线路径的走向测量出较正确的支架位置,在已确定的位置上钻孔,先固定好安装支架的膨胀螺栓.17.设置膨胀螺栓套管钻孔时,采纳钻头外径与套管外径相同,钻成的孔径与套管外径相同,差值不得大于 1mm。18.封闭插接母线安装19。封闭母线水平敷设时,至地面的距离不应小于 2。2m,垂直敷设时,距离 1.8m 以下部分应实行防止机械损伤措施,但敷设在电气专用房间内(如配电室、电气竖井、技术层等)时除外。母线应按设计和产品技术规定组装,组装前应逐段进行绝缘测试,其绝缘电阻不得小于 0。5 M Ω。封闭式插接母线应按分段图、相序、编号、方向和标志正确放置。20。在封闭插接母线现场安装前,母线不得任意堆放和在地面上拖拉,外壳上不得进行其他作业。在起吊母线时不应用裸纲丝绳起吊和绑扎。21.封闭母线的固定支架螺栓应加装平垫和弹簧垫固定,螺杆应外...
