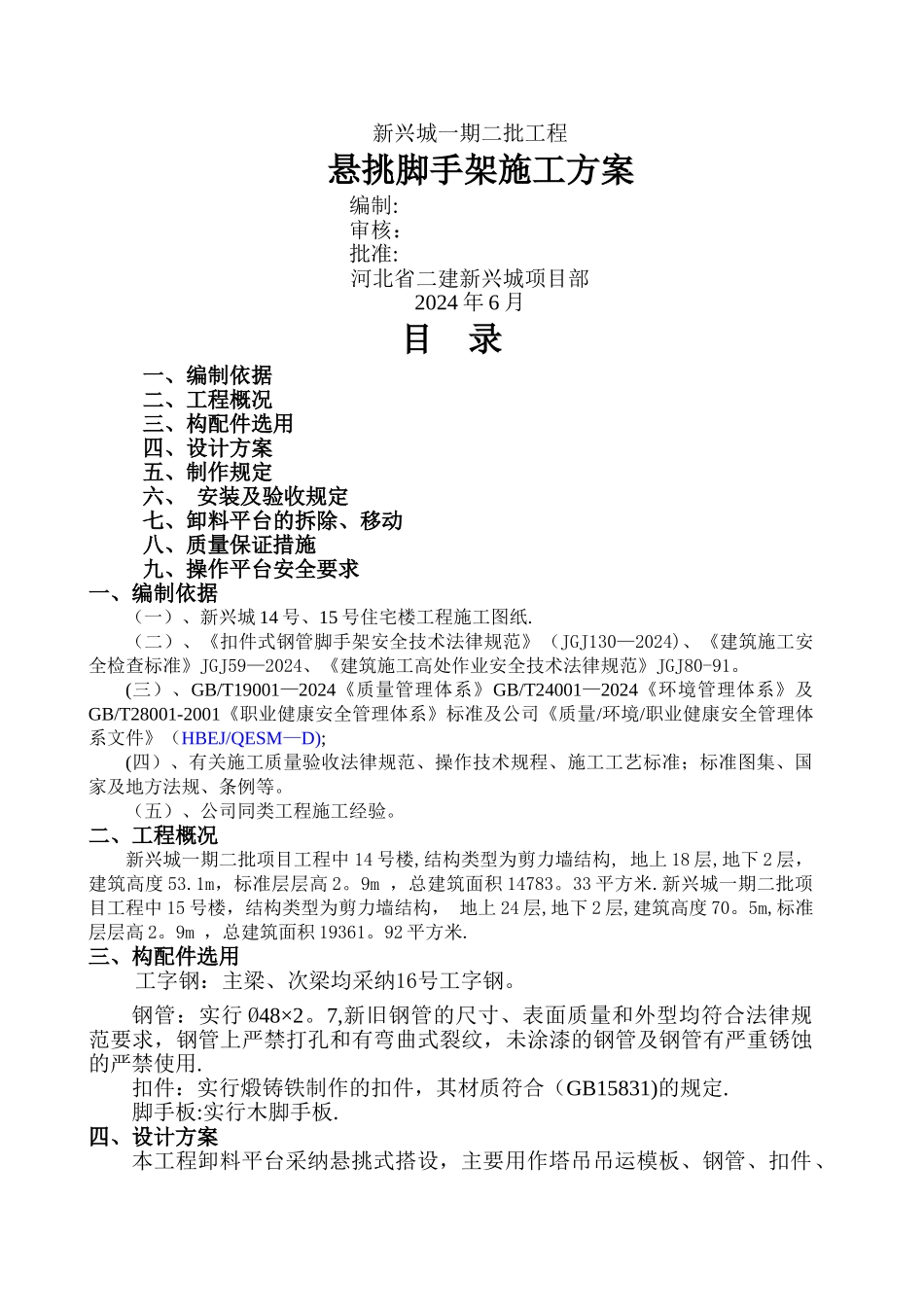

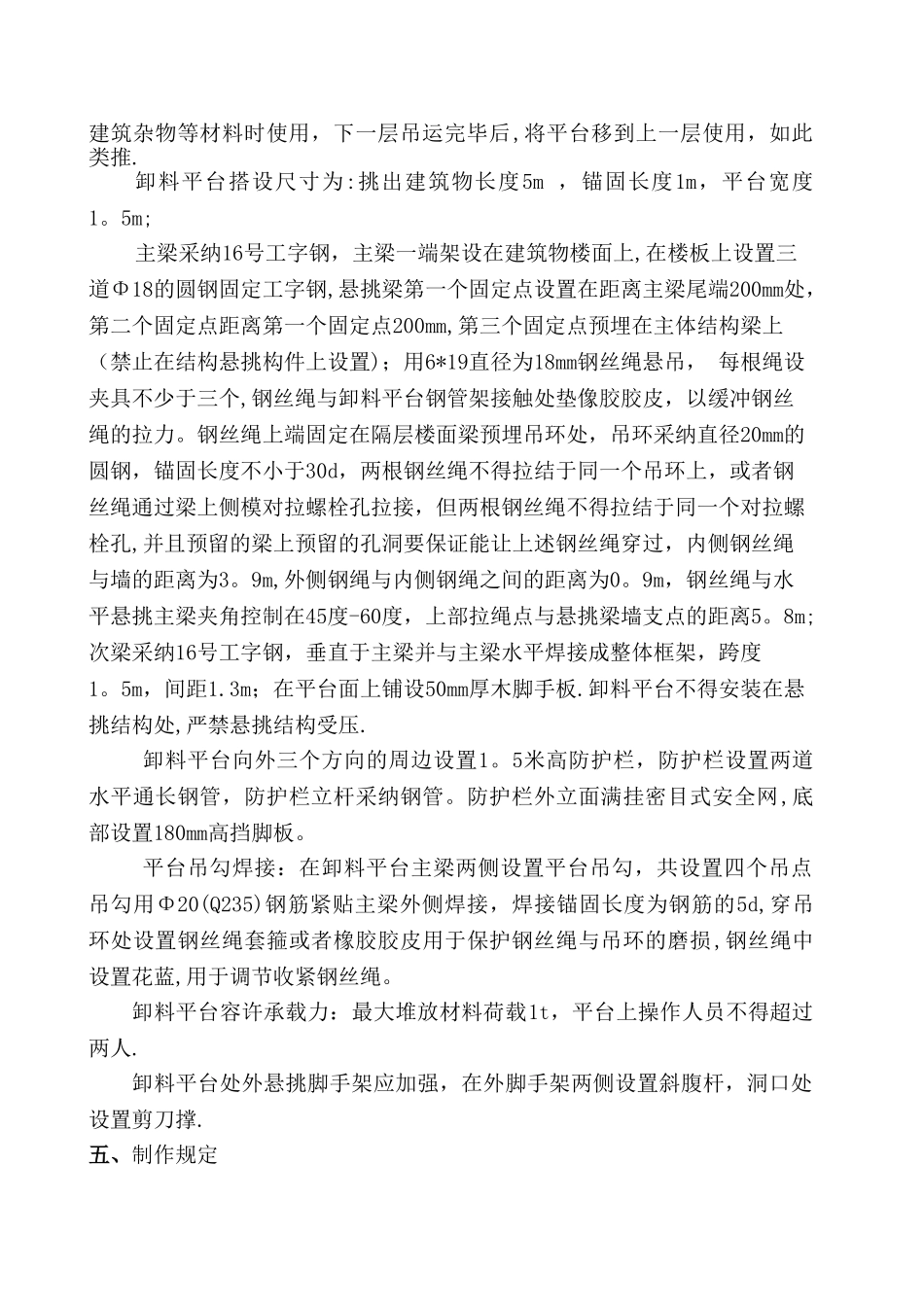

新兴城一期二批工程悬挑脚手架施工方案编制:审核:批准:河北省二建新兴城项目部2024 年 6 月目 录一、编制依据二、工程概况三、构配件选用四、设计方案五、制作规定六、 安装及验收规定七、卸料平台的拆除、移动八、质量保证措施九、操作平台安全要求一、编制依据(一)、新兴城 14 号、15 号住宅楼工程施工图纸.(二)、《扣件式钢管脚手架安全技术法律规范》(JGJ130—2024)、《建筑施工安全检查标准》JGJ59—2024、《建筑施工高处作业安全技术法律规范》JGJ80-91。(三)、GB/T19001—2024《质量管理体系》GB/T24001—2024《环境管理体系》及GB/T28001-2001《职业健康安全管理体系》标准及公司《质量/环境/职业健康安全管理体系文件》(HBEJ/QESM—D);(四)、有关施工质量验收法律规范、操作技术规程、施工工艺标准;标准图集、国家及地方法规、条例等。(五)、公司同类工程施工经验。二、工程概况新兴城一期二批项目工程中 14 号楼,结构类型为剪力墙结构, 地上 18 层,地下 2 层,建筑高度 53.1m,标准层层高 2。9m ,总建筑面积 14783。33 平方米.新兴城一期二批项目工程中 15 号楼,结构类型为剪力墙结构, 地上 24 层,地下 2 层,建筑高度 70。5m,标准层层高 2。9m ,总建筑面积 19361。92 平方米.三、构配件选用工字钢:主梁、次梁均采纳16号工字钢。钢管:实行 Ø48×2。7,新旧钢管的尺寸、表面质量和外型均符合法律规范要求,钢管上严禁打孔和有弯曲式裂纹,未涂漆的钢管及钢管有严重锈蚀的严禁使用.扣件:实行煅铸铁制作的扣件,其材质符合(GB15831)的规定.脚手板:实行木脚手板.四、设计方案本工程卸料平台采纳悬挑式搭设,主要用作塔吊吊运模板、钢管、扣件、建筑杂物等材料时使用,下一层吊运完毕后,将平台移到上一层使用,如此类推.卸料平台搭设尺寸为:挑出建筑物长度5m ,锚固长度1m,平台宽度1。5m;主梁采纳16号工字钢,主梁一端架设在建筑物楼面上,在楼板上设置三道Φ18的圆钢固定工字钢,悬挑梁第一个固定点设置在距离主梁尾端200mm处,第二个固定点距离第一个固定点200mm,第三个固定点预埋在主体结构梁上(禁止在结构悬挑构件上设置);用6*19直径为18mm钢丝绳悬吊, 每根绳设夹具不少于三个,钢丝绳与卸料平台钢管架接触处垫像胶胶皮,以缓冲钢丝绳的拉力。钢丝绳上端固定在隔层楼面梁预埋吊环处,吊环采纳直径20mm的圆钢,锚固长度不小于30d,两根钢丝绳不得拉结于同一个吊环上,或者钢丝绳通...
