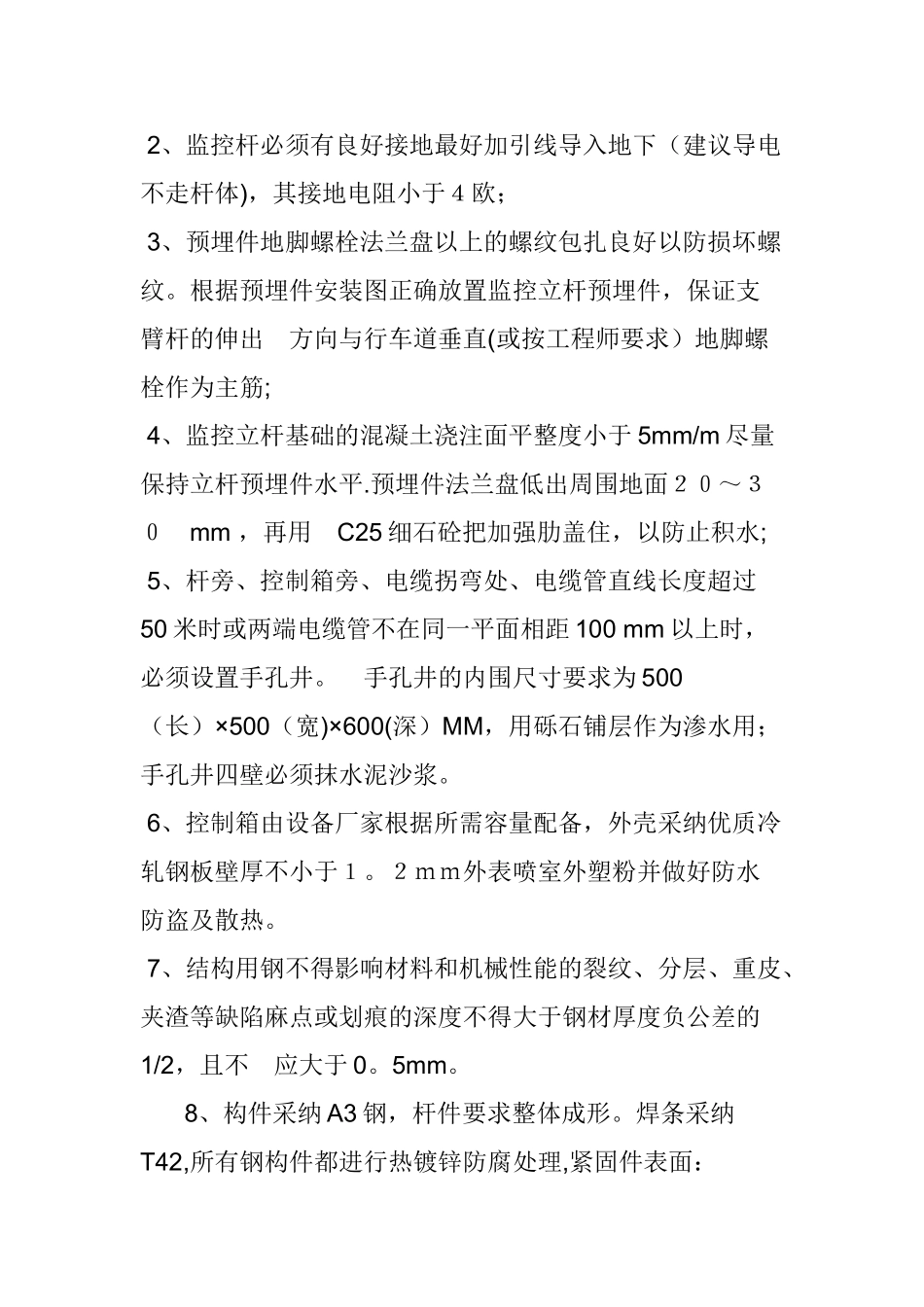

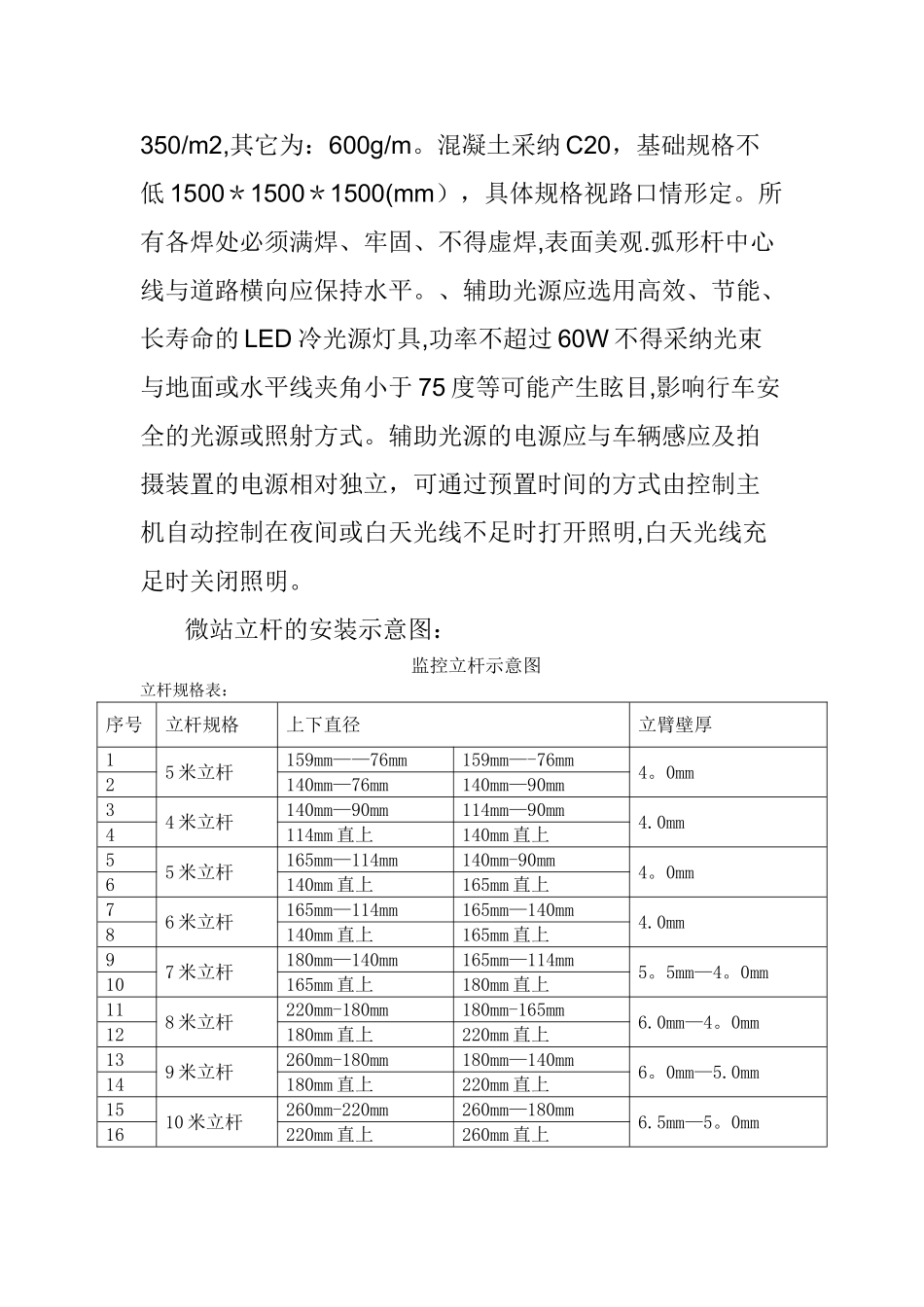

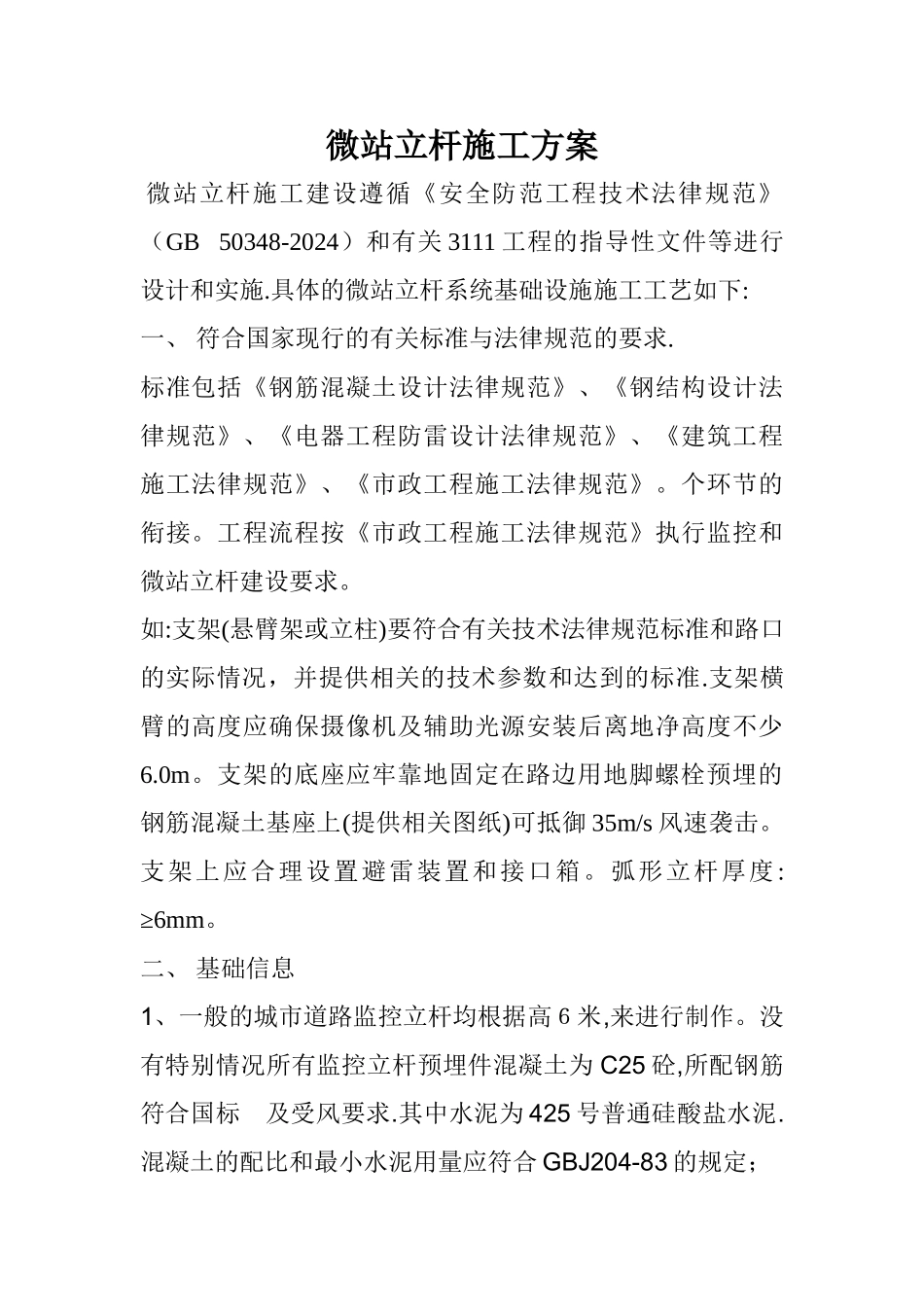

微站立杆施工方案 微站立杆施工建设遵循《安全防范工程技术法律规范》(GB 50348-2024)和有关 3111 工程的指导性文件等进行设计和实施.具体的微站立杆系统基础设施施工工艺如下:一、 符合国家现行的有关标准与法律规范的要求.标准包括《钢筋混凝土设计法律规范》、《钢结构设计法律规范》、《电器工程防雷设计法律规范》、《建筑工程施工法律规范》、《市政工程施工法律规范》。个环节的衔接。工程流程按《市政工程施工法律规范》执行监控和微站立杆建设要求。如:支架(悬臂架或立柱)要符合有关技术法律规范标准和路口的实际情况,并提供相关的技术参数和达到的标准.支架横臂的高度应确保摄像机及辅助光源安装后离地净高度不少6.0m。支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上(提供相关图纸)可抵御 35m/s 风速袭击。支架上应合理设置避雷装置和接口箱。弧形立杆厚度:≥6mm。二、 基础信息1、一般的城市道路监控立杆均根据高6米,来进行制作。没有特别情况所有监控立杆预埋件混凝土为 C25 砼,所配钢筋符合国标 及受风要求.其中水泥为 425 号普通硅酸盐水泥.混凝土的配比和最小水泥用量应符合 GBJ204-83 的规定; 2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧; 3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出 方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋; 4、监控立杆基础的混凝土浇注面平整度小于 5mm/m 尽量保持立杆预埋件水平.预埋件法兰盘低出周围地面20~30 mm ,再用 C25 细石砼把加强肋盖住,以防止积水; 5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50 米时或两端电缆管不在同一平面相距 100 mm 以上时,必须设置手孔井。 手孔井的内围尺寸要求为 500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。 6、控制箱由设备厂家根据所需容量配备,外壳采纳优质冷轧钢板壁厚不小于1。2mm外表喷室外塑粉并做好防水防盗及散热。 7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不 应大于 0。5mm。8、构件采纳 A3 钢,杆件要求整体成形。焊条采纳T42,所有钢构件都进行热镀锌防腐处理,紧固件表面:350/m2,其它为:600g/m。混凝土采纳 C20,基础规...
