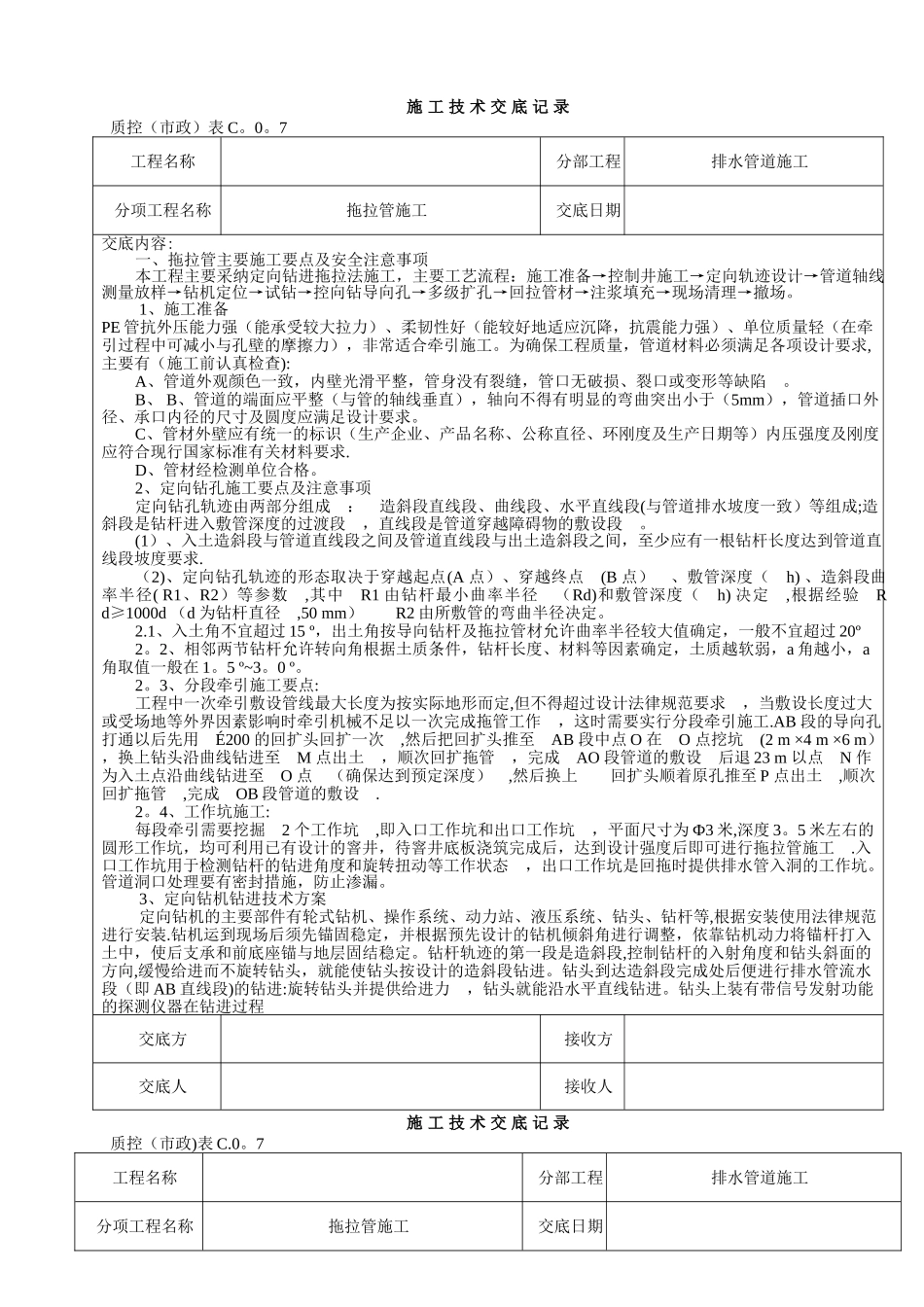

施 工 技 术 交 底 记 录质控（市政）表 C。0。7工程名称分部工程排水管道施工分项工程名称拖拉管施工交底日期交底内容:一、拖拉管主要施工要点及安全注意事项 本工程主要采纳定向钻进拖拉法施工，主要工艺流程：施工准备→控制井施工→定向轨迹设计→管道轴线测量放样→钻机定位→试钻→控向钻导向孔→多级扩孔→回拉管材→注浆填充→现场清理→撤场。 1、施工准备 PE 管抗外压能力强（能承受较大拉力）、柔韧性好（能较好地适应沉降，抗震能力强）、单位质量轻（在牵引过程中可减小与孔壁的摩擦力），非常适合牵引施工。为确保工程质量，管道材料必须满足各项设计要求,主要有（施工前认真检查): A、管道外观颜色一致，内壁光滑平整，管身没有裂缝，管口无破损、裂口或变形等缺陷 。B、 B、管道的端面应平整（与管的轴线垂直），轴向不得有明显的弯曲突出小于（5mm），管道插口外径、承口内径的尺寸及圆度应满足设计要求。 C、管材外壁应有统一的标识（生产企业、产品名称、公称直径、环刚度及生产日期等）内压强度及刚度应符合现行国家标准有关材料要求. D、管材经检测单位合格。 2、定向钻孔施工要点及注意事项 定向钻孔轨迹由两部分组成 ： 造斜段直线段、曲线段、水平直线段(与管道排水坡度一致）等组成;造斜段是钻杆进入敷管深度的过渡段 ，直线段是管道穿越障碍物的敷设段 。(1）、入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，至少应有一根钻杆长度达到管道直线段坡度要求. （2)、定向钻孔轨迹的形态取决于穿越起点(A 点）、穿越终点 (B 点） 、敷管深度（ h) 、造斜段曲率半径( R1、R2）等参数 ,其中 R1 由钻杆最小曲率半径 （Rd)和敷管深度（ h) 决定 ,根据经验 Rd≥1000d （d 为钻杆直径 ,50 mm） R2 由所敷管的弯曲半径决定。 2.1、入土角不宜超过 15 º，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过 20º2。2、相邻两节钻杆允许转向角根据土质条件，钻杆长度、材料等因素确定，土质越软弱，a 角越小，a角取值一般在 1。5 º~3。0 º。 2。3、分段牵引施工要点: 工程中一次牵引敷设管线最大长度为按实际地形而定,但不得超过设计法律规范要求 ，当敷设长度过大或受场地等外界因素影响时牵引机械不足以一次完成拖管工作 ，这时需要实行分段牵引施工.AB 段的导向孔打通以后先用 É200 的回扩头回扩一次 ,然后把回扩头推至 AB 段中点 ...
