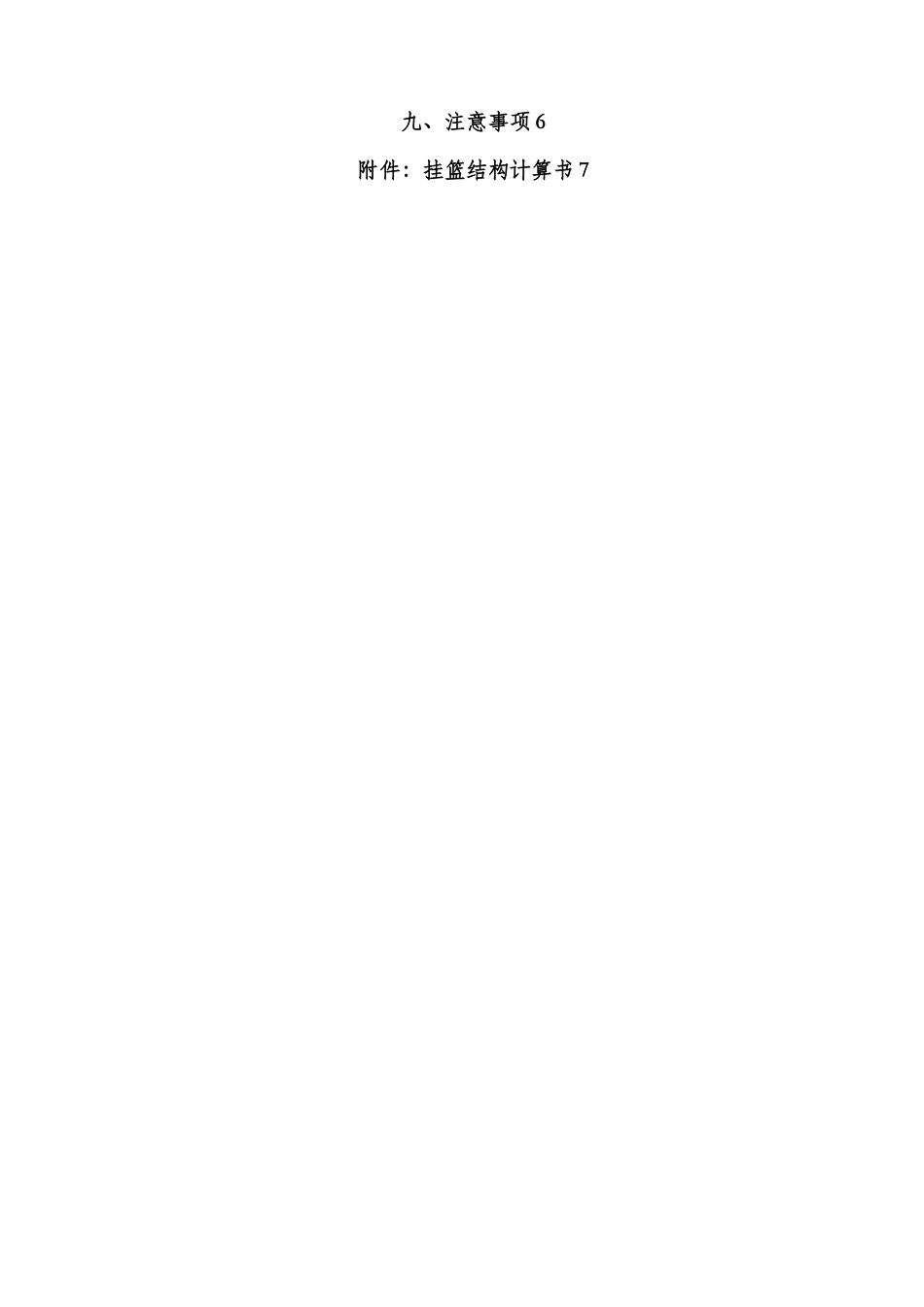

黔中水利枢纽一期工程总干渠连续刚构箱梁挂篮预压施工方案中铁十三局集团有限公司黔中水利总干渠渡槽 C2 标项目经理部二 0 一三年八月五日编制:审核:批准:目录一、工程概况 1二、编制依据 12.1 编制依据 12。2 编制原则 1三、挂篮构造 1四、挂篮预压 24。1 挂篮预压目的 24。2 挂篮预压的方法 2五、加载方式及性能测试 35。1 加载方式 35。2 挂篮性能测试 4六、所需机具设备 5七、测点布置及测量 5八、数据处理 5九、注意事项 6附件:挂篮结构计算书 7一、工程概况总干渠高大跨渡槽 C2 标由河沟头、焦家 2 座渡槽组成,河沟头渡槽主槽采纳( 80.55+2×150+80 。 55 ) m 共 461 。 1m 连 续 刚 构 体 系 ; 焦 家 渡 槽 主 槽 采 纳(95。95+2×180+95.95)m 共 551。9m 连续刚构体系。渡槽平面、纵向均位于直线上,渡槽箱梁顶面纵坡 1/1500,靠进口侧高,靠出口侧低。二、编制依据2。1 编制依据1)黔中水利枢纽一期工程总干渠渡槽 C2 标连续刚构施工图及相关设计文件。2)国家现行、设计中规定的施工法律规范、技术标准、验收标准和有关规定。《公路桥涵施工技术法律规范》(JTJ 041-2024)《公路桥涵工程施工安全技术规程》(JTJ076-95)《水利水电工程施工通用安全技术规程》SL 398—2024《路桥施工计算手册》ISBN 7—114《钢结构设计手册》(下)第三版 ISBN 978—7—112《钢结构工程计算速查手册》 ISBN 978-7-56093)投标文件、施工合同。4)本承包人拥有的施工设备与类似工程施工经验。2.2 编制原则1)遵循《施工设计图纸》的原则,在编制施工技术方案时,仔细阅读核对所获得的设计文件资料,理解设计意图,掌握现场情况,严格按设计资料和设计原则编制施工技术方案,满足设计标准和要求;2)遵循“安全第一、预防为主"的原则,从制度、管理、方案、资源等方面制定切实可行的措施,确保安全施工,服从建设单位及监理工程师的监督、监理,严肃安全纪律,严格按规章程序办事。三、挂篮构造挂篮采纳菱形自锚式挂篮。挂篮重量约 140t,挂篮的承重力为 400t.焦家、河沟头渡槽采纳挂篮现浇连续梁,混凝土额定载荷 271t,施工荷载(包括挂篮悬吊底模、侧模、内模系统,施工人员及机具)120t,挂篮所承受的总荷载为 391t,理论计算时取总荷载为 400t,挂蓝单片梁标准荷载为 1/4 的荷载总量为 100t。挂篮主桁架,由上平杆、下平杆、前斜杆、后斜杆组成,各杆件采纳螺栓、销子...
