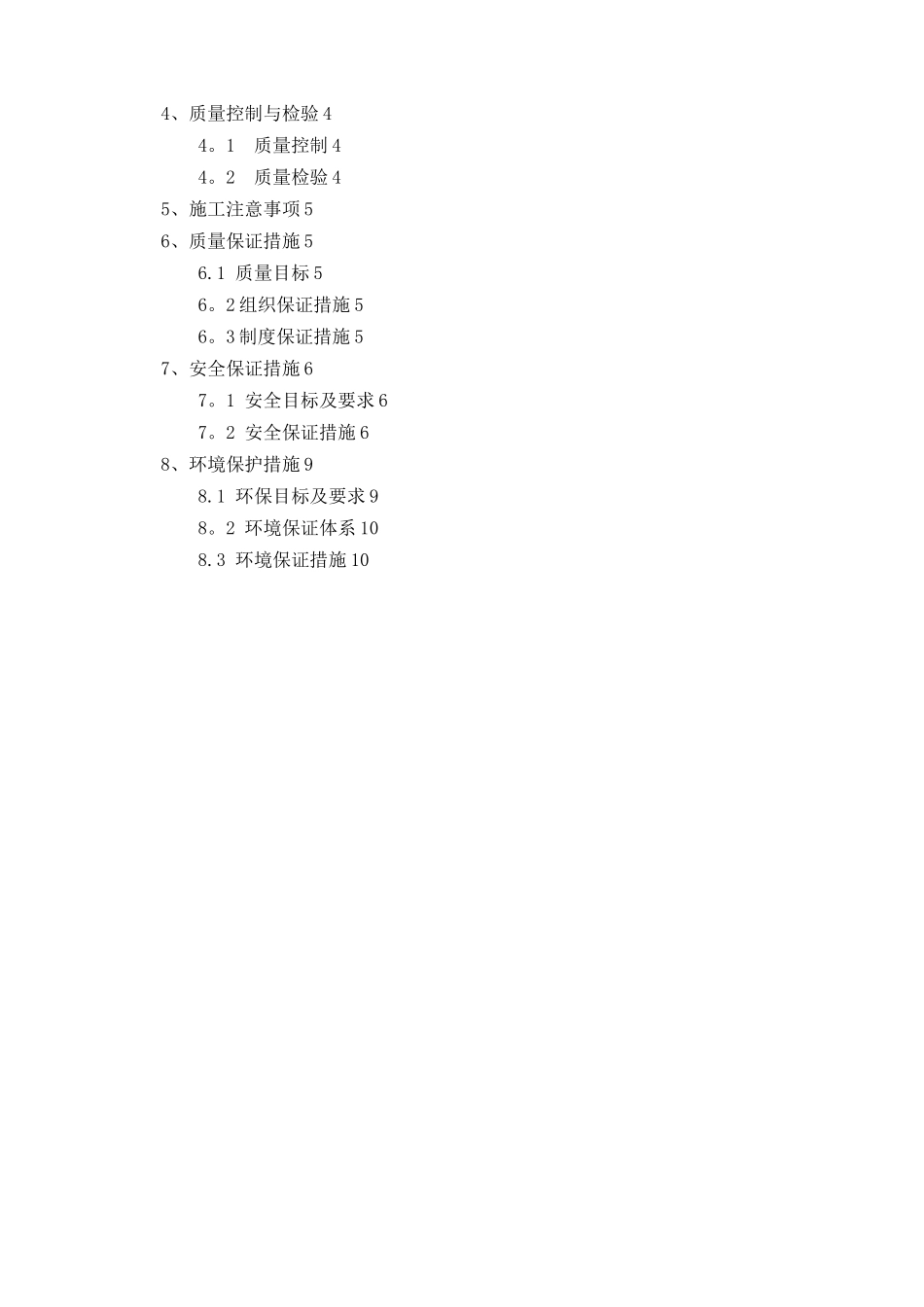

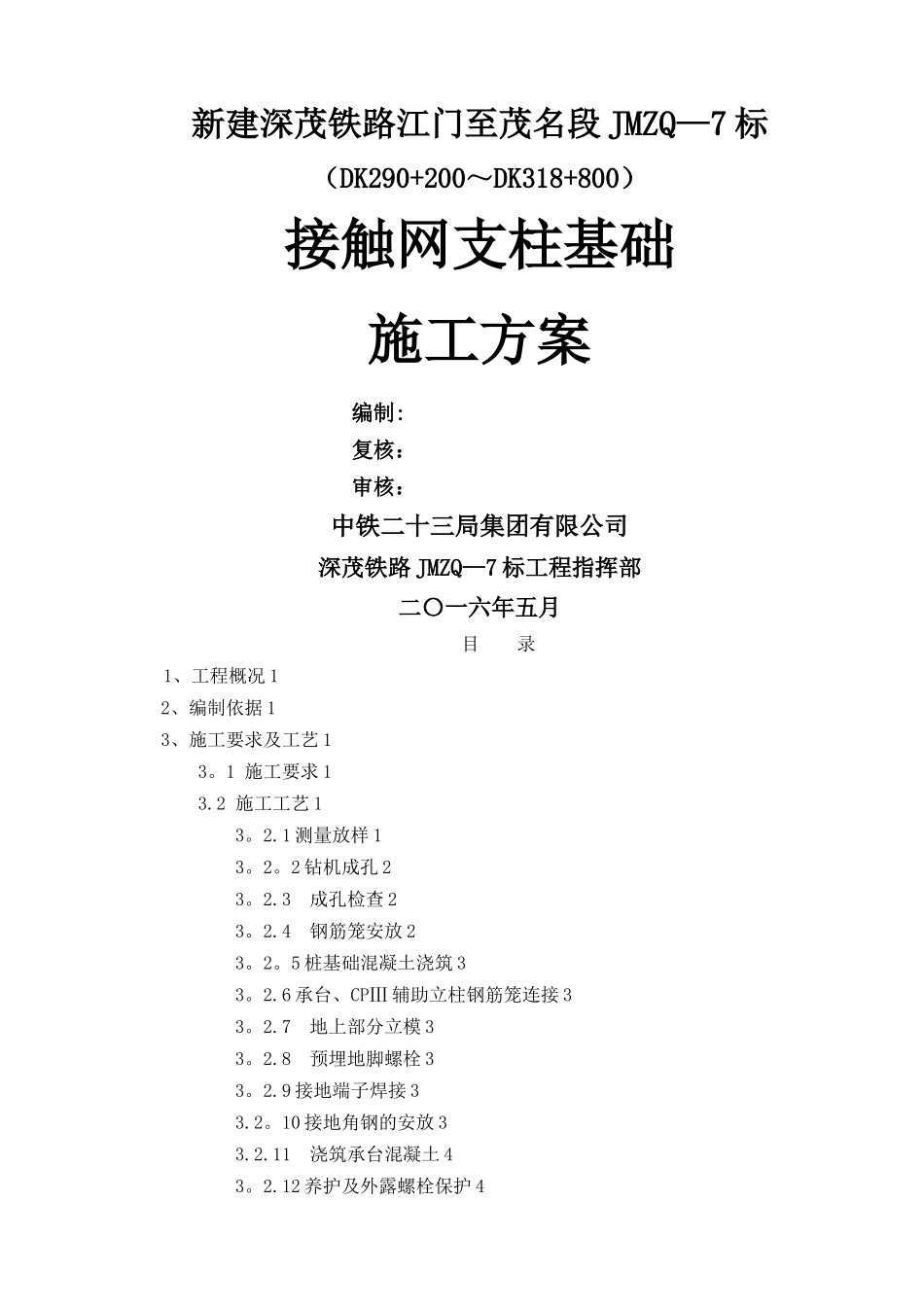

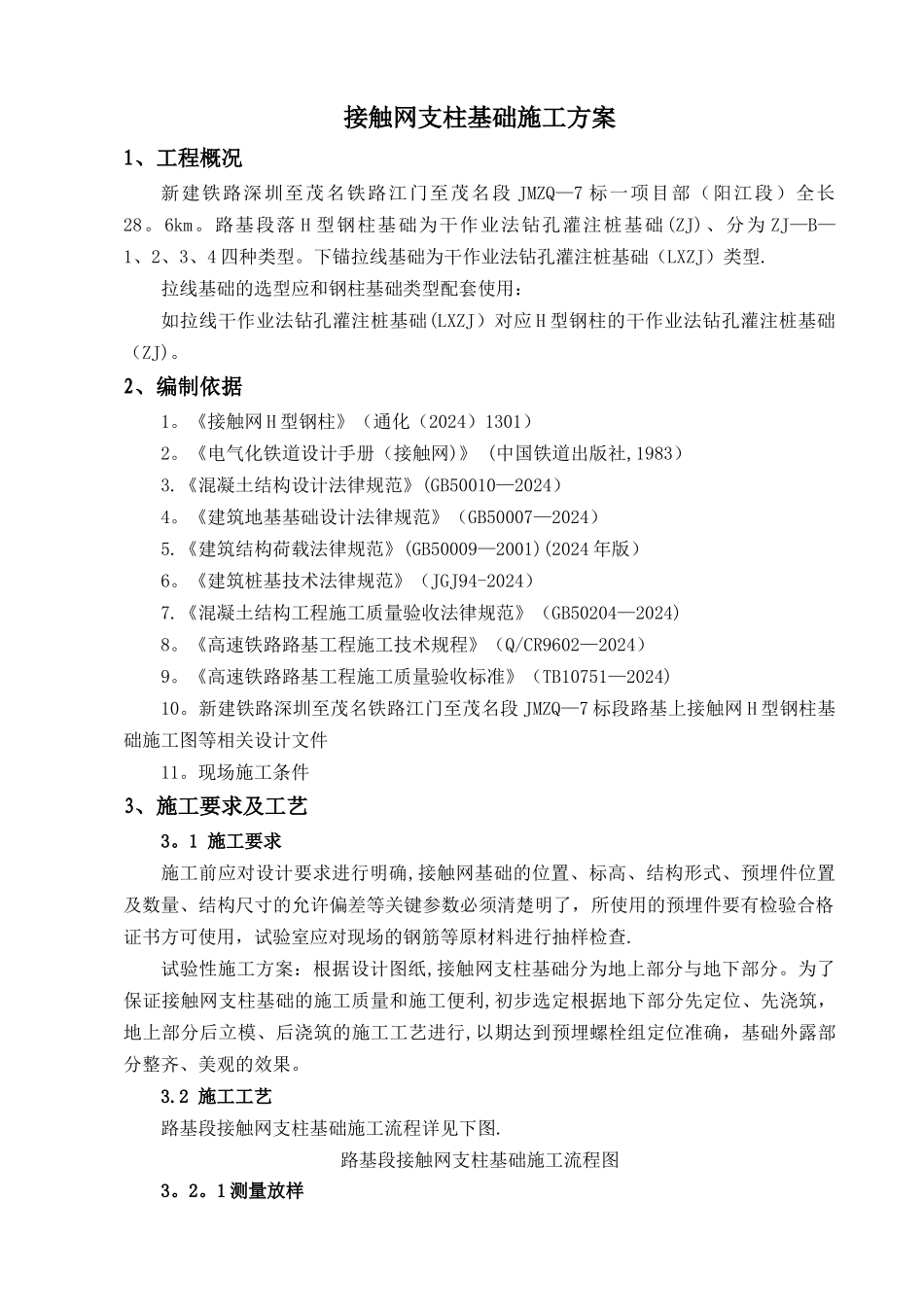

新建深茂铁路江门至茂名段 JMZQ—7 标（DK290+200～DK318+800）接触网支柱基础施工方案编制:复核：审核：中铁二十三局集团有限公司深茂铁路 JMZQ—7 标工程指挥部二〇一六年五月目 录1、工程概况 12、编制依据 13、施工要求及工艺 13。1 施工要求 13.2 施工工艺 13。2.1 测量放样 13。2。2 钻机成孔 23。2.3 成孔检查 23。2.4 钢筋笼安放 23。2。5 桩基础混凝土浇筑 33。2.6 承台、CPⅢ 辅助立柱钢筋笼连接 33。2.7 地上部分立模 33。2.8 预埋地脚螺栓 33。2.9 接地端子焊接 33.2。10 接地角钢的安放 33.2.11 浇筑承台混凝土 43。2.12 养护及外露螺栓保护 44、质量控制与检验 44。1 质量控制 44。2 质量检验 45、施工注意事项 56、质量保证措施 56.1 质量目标 56。2 组织保证措施 56。3 制度保证措施 57、安全保证措施 67。1 安全目标及要求 67。2 安全保证措施 68、环境保护措施 98.1 环保目标及要求 98。2 环境保证体系 108.3 环境保证措施 10接触网支柱基础施工方案1、工程概况新建铁路深圳至茂名铁路江门至茂名段 JMZQ—7 标一项目部（阳江段）全长28。6km。路基段落 H 型钢柱基础为干作业法钻孔灌注桩基础(ZJ)、分为 ZJ—B—1、2、3、4 四种类型。下锚拉线基础为干作业法钻孔灌注桩基础（LXZJ）类型.拉线基础的选型应和钢柱基础类型配套使用：如拉线干作业法钻孔灌注桩基础(LXZJ）对应 H 型钢柱的干作业法钻孔灌注桩基础（ZJ)。2、编制依据1。《接触网 H 型钢柱》（通化（2024）1301）2。《电气化铁道设计手册（接触网)》 (中国铁道出版社,1983）3.《混凝土结构设计法律规范》(GB50010—2024）4。《建筑地基基础设计法律规范》（GB50007—2024）5.《建筑结构荷载法律规范》(GB50009—2001)(2024 年版）6。《建筑桩基技术法律规范》（JGJ94-2024）7.《混凝土结构工程施工质量验收法律规范》（GB50204—2024)8。《高速铁路路基工程施工技术规程》（Q/CR9602—2024）9。《高速铁路路基工程施工质量验收标准》（TB10751—2024)10。新建铁路深圳至茂名铁路江门至茂名段 JMZQ—7 标段路基上接触网 H 型钢柱基础施工图等相关设计文件11。现场施工条件3、施工要求及工艺3。1 施工要求施工前应对设计要求进行明确,接触网基础的位置、标高、结构形式、预埋件位置及数量、结构尺寸的允许偏差等关键参数必须清楚明了，所使用的预埋件要有检验合格证书方可使用，试验室应...
